La tecnología de aireación es el proceso diseñado para transferir oxígeno a las aguas residuales para respaldar el tratamiento biológico y mantener la estabilidad del proceso.
En los sistemas de lodos activados, la aireación proporciona oxígeno disuelto (HACER) para microorganismos que eliminan DBO, DQO y amoníaco. También asegura una mezcla completa, evitando la sedimentación de lodos y zonas anaeróbicas.
En la mayoría de las plantas de tratamiento municipales e industriales, La aireación consume entre el 40% y el 60% del uso total de energía. , lo que lo convierte en el centro de costos operativos más grande.
La aireación realiza tres funciones simultáneas:
• Transferencia de oxígeno – suministra OD (normalmente se mantiene entre 1,5 y 3,0 mg/l)
• Mezclando – mantiene la biomasa suspendida (MLSS comúnmente entre 2000 y 4000 mg/L)
• Estabilización de procesos – previene condiciones sépticas y formación de olores
Sin suficiente oxígeno, las bacterias aeróbicas no pueden oxidar la materia orgánica de manera eficiente. Por debajo de 0,5 mg/L de OD, el rendimiento de la nitrificación disminuye drásticamente.
Para diseñar o comparar sistemas, los ingenieros utilizan parámetros cuantificables:
OTR (tasa de transferencia de oxígeno)
La masa de oxígeno transferida por hora (kg O₂/hr).
SOTE (Eficiencia de transferencia de oxígeno estándar)
Porcentaje de oxígeno transferido en condiciones estándar (agua limpia, 20°C).
Factor alfa (α)
Factor de corrección que tiene en cuenta las condiciones de las aguas residuales frente al agua limpia.
Rango típico: 0,6–0,85.
Rangos de rendimiento típicos:
| Parámetro | Difusor de burbujas finas | Burbuja gruesa | Aireador de superficie |
|---|---|---|---|
| SOTE | 25-35% | 8-15% | 10-20% |
| Eficiencia Energética (kg O₂/kWh) | 2,5–6,5 | 1,2–2,5 | 1,5–3,0 |
| Profundidad típica del tanque | 4 a 8 metros | 3 a 6 metros | 2 a 4 metros |
Los sistemas de burbuja fina ofrecen Eficiencia de oxígeno entre 2 y 3 veces mayor que los sistemas de burbujas gruesas.
Debido a que la demanda de oxígeno es continua, incluso las pequeñas ganancias de eficiencia se agravan significativamente.
Ejemplo:
Una planta de 10.000 m³/día que requiere 1.800 kg O₂/día
Mejora de la eficiencia en un 15%
→ Puede reducir el consumo anual de electricidad entre 50.000 y 120.000 kWh
En las tarifas de electricidad industrial, esto afecta directamente el costo del ciclo de vida más que el CAPEX del equipo.
Conclusión: La aireación no es sólo un paso del proceso. Es la columna vertebral energética del tratamiento biológico de aguas residuales.
La aireación determina la velocidad de la reacción biológica, la estabilidad del lodo y el consumo de energía de la planta.
En los sistemas de lodos activados, la disponibilidad de oxígeno controla directamente la eliminación de DBO y el rendimiento de la nitrificación.
Sin una aireación controlada, la capacidad de tratamiento disminuye y la calidad del efluente se vuelve inestable.
Los microorganismos aeróbicos utilizan oxígeno disuelto (OD) para oxidar la materia orgánica.
Demanda típica de oxígeno:
• 1 kg de eliminación de DBO → 1,1–1,5 kg de O₂
• 1 kg NH₄⁺-N nitrificado → 4,57 kg O₂
En plantas avanzadas, la nitrificación a menudo representa 60-70% de la demanda total de oxígeno .
Si la OD cae por debajo de 1,0 mg/L:

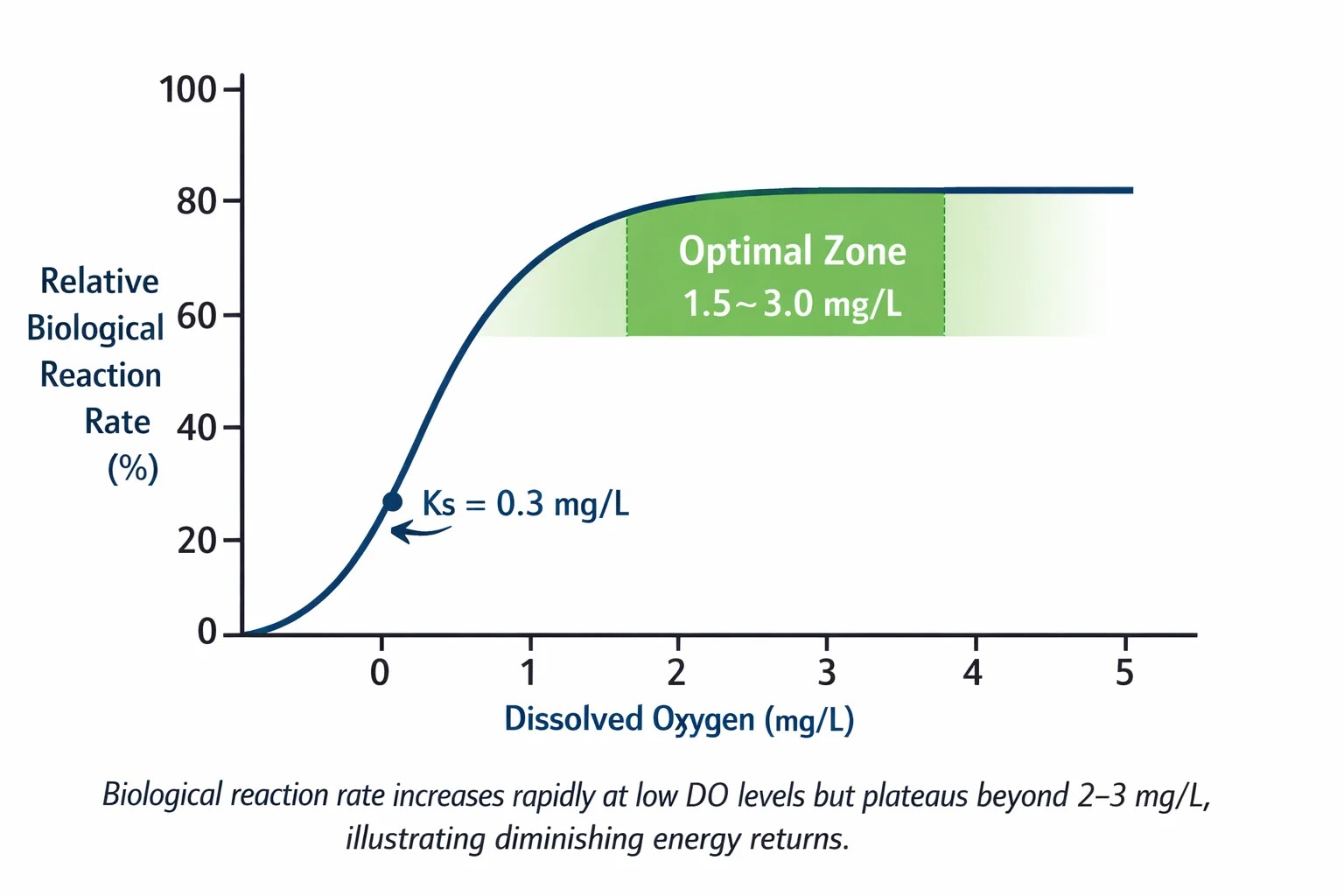

El crecimiento biológico sigue Cinética monod , que describe cómo la concentración de sustrato u oxígeno limita la velocidad de reacción.
Tasa de crecimiento ∝ DO / (Ks DO)
donde:
Cuando aumenta el DO:
• Por debajo de 0,5 mg/L → el oxígeno limita la velocidad de reacción
• Entre 1,5 y 3,0 mg/L → rango operativo óptimo
• Por encima de 3,0 mg/L → ganancia mínima de rendimiento pero mayor coste energético
Esto explica por qué la mayoría de las plantas de tratamiento tienen como objetivo 1,5–3,0 mg/L OD .
El nivel bajo de oxígeno crea riesgos operativos mensurables:
• OD < 0,5 mg/L → colapso de la nitrificación
• ORP < –100 mV → condiciones anaeróbicas
• Aumenta la probabilidad de acumulación de lodos
• Picos de NH₄-N en efluentes
Incluso 1 o 2 horas de interrupción del oxígeno pueden desestabilizar los sistemas industriales de alta carga.
La aireación normalmente representa:
• 40–60% del consumo total de electricidad de la planta
• Hasta un 70% en sistemas intensivos en nitrificación
Escenario de ejemplo:
Capacidad de la planta: 20.000 m³/día
Demanda de oxígeno: 2.500 kg/día
Mejora de la eficiencia de transferencia de oxígeno de 2,0 a 3,5 kg O₂/kWh
→ Ahorro anual: 200.000 kWh
Las pequeñas ganancias en eficiencia se traducen en importantes reducciones de OPEX a largo plazo.
La aireación no es simplemente “agregar aire”.
Es un equilibrio entre:
• Demanda de oxígeno
• Consumo de energía
• Requisitos de mezcla
• Características de los lodos
El diseño correcto de la aireación garantiza la estabilidad del tratamiento y la optimización de los costes del ciclo de vida.
Las tecnologías de aireación se clasifican según cómo se transfiere el oxígeno al agua: sistemas de aire difuso, aireación mecánica y aireación por chorro.
Cada tecnología difiere en la eficiencia de transferencia de oxígeno, la idoneidad de la profundidad, el costo de capital y el rendimiento energético.
Seleccionar el tipo incorrecto puede aumentar el costo del ciclo de vida entre un 20% y un 40%.
La aireación difusa utiliza sopladores y difusores sumergidos para liberar aire en forma de burbujas.
Es la tecnología dominante en las plantas municipales modernas.
El aire es impulsado a través de difusores de membrana o cerámicos. Las burbujas más pequeñas crean una superficie más grande y un tiempo de contacto más largo.
• Diámetro de burbuja fina: 1–3 mm
• Diámetro de burbuja gruesa: 4 a 10 metrosm
• Profundidad óptima del tanque: 4 a 8 metros
• SOTE (burbuja fina): 25–35%
• Eficiencia energética: hasta 6,5 kg O₂/kWh
Los sistemas de burbuja fina proporcionan Eficiencia de oxígeno entre 2 y 3 veces mayor que los sistemas de burbujas gruesas.
• Lodos activados municipales
• Reactores biológicos industriales
• Tanques de aireación profunda
• Plantas energéticamente optimizadas
Los aireadores mecánicos transfieren oxígeno agitando la superficie del agua.
Se basan en la turbulencia en lugar de en la difusión de burbujas finas.
Un impulsor o rotor lanza agua al aire, aumentando el contacto aire-agua.
• Eficiencia de oxígeno: 1,5–3,0 kg O₂/kWh
• Profundidad efectiva: 2 a 4 metros
• Fuerza de mezcla: alta
• Instalación: sencilla
• Zanjas de oxidación
• Lagunas
• Proyectos de modernización
• Instalaciones que priorizan la simplicidad sobre la eficiencia
Los sistemas mecánicos suelen ser menos eficientes energéticamente que los sistemas de burbujas finas, pero son más fáciles de mantener.
La aireación por chorro utiliza chorros de líquido de alta velocidad para arrastrar aire y mezclarlo con agua.
Una bomba crea una presión negativa, aspirando aire hacia la corriente de agua a través de una boquilla venturi.
• Capacidad de profundidad: hasta 10 m
• Eficiencia de oxígeno: 2,0–4,0 kg O₂/kWh
• Excelente mezcla
• Adecuado para aguas residuales de alta carga
• Aguas residuales industriales
• Aplicaciones con alto contenido de sólidos
• Tanques de ecualización
• Reactores profundos
Los sistemas de chorro equilibran la potencia de mezcla y la eficiencia del oxígeno.
| Tecnología | Eficiencia de oxígeno (kg O₂/kWh) | Profundidad típica | Rango de energía | Mezclando Strength | Nivel de CAPEX |
|---|---|---|---|---|---|
| Difusor de burbujas finas | 2,5–6,5 | 4 a 8 metros | Alto | moderado | Medio |
| Burbuja gruesa | 1,2–2,5 | 3 a 6 metros | Bajo | Alto | Bajo |
| Superficie mecánica | 1,5–3,0 | 2 a 4 metros | Medio | muy alto | Medio |
| Aireación por chorro | 2,0–4,0 | 4–10 m | Medio–High | Alto | Medio–High |
En las plantas sensibles a la energía predominan los sistemas de burbujas finas.
Los sistemas mecánicos dominan en las instalaciones orientadas a la simplicidad.
Los sistemas Jet dominan en entornos industriales con uso intensivo de mezclas.
La selección depende de:
• Tasa de transferencia de oxígeno requerida (kg O₂/h)
• Geometría y profundidad del tanque
• Concentración de MLSS
• Costo de energía por kWh
• Accesibilidad para mantenimiento
Regla de oro:
Si la optimización energética es la prioridad → Difusores de burbuja fina.
Si la fuerza de mezcla es prioridad → Sistemas mecánicos o de chorro.
Si la profundidad del tanque > 6 m → Se prefieren sistemas difusos o de chorro.
Nihaowater se centra principalmente en Sistemas de aireación basados en difusores. , optimizado para:
• Distribución uniforme del aire
• Alto rendimiento SOTE
• Materiales de durabilidad industrial
• Diseño personalizado del diseño del flujo de aire
El énfasis no es sólo el suministro del difusor, sino también la optimización de la eficiencia del oxígeno a nivel del sistema.

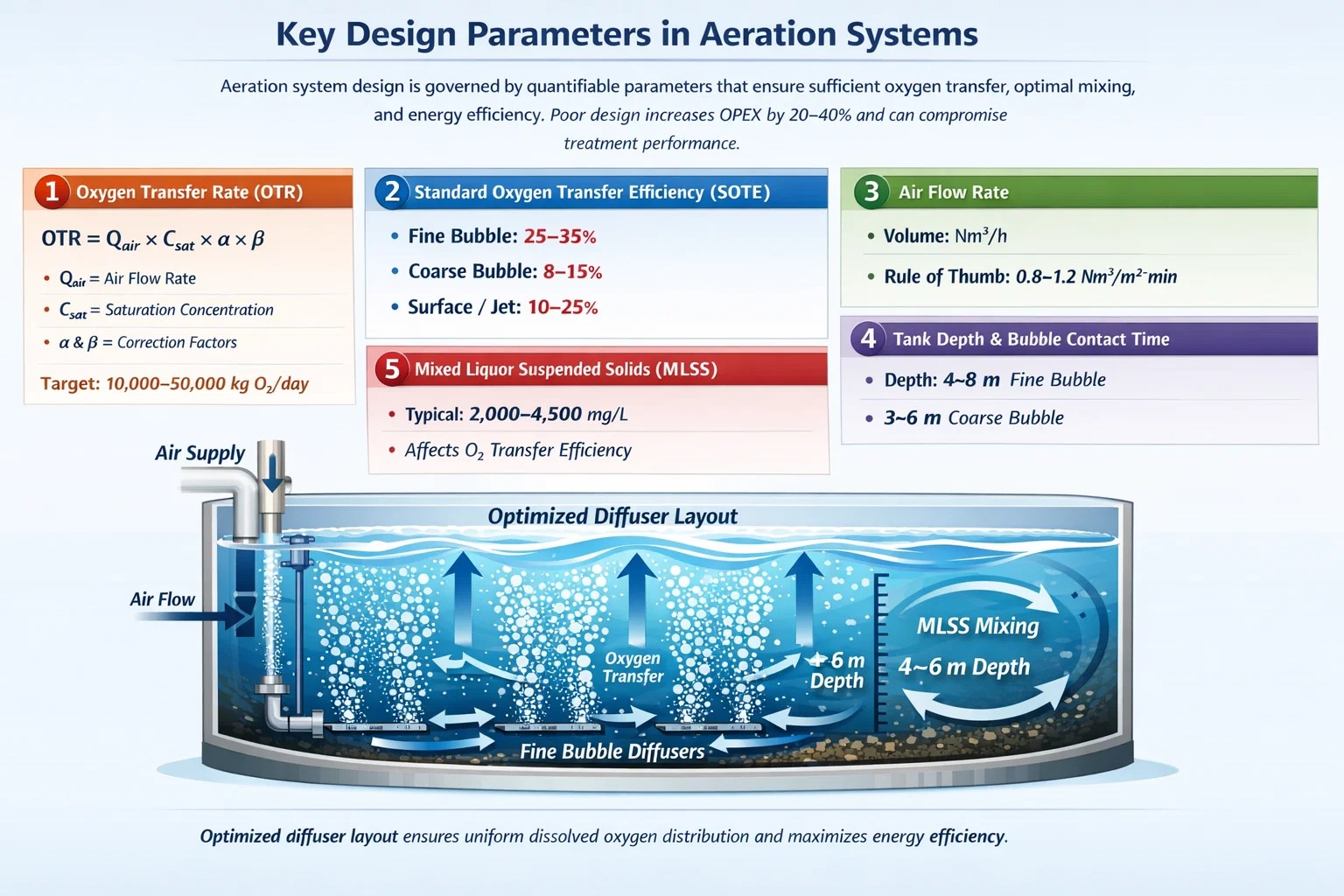

El diseño del sistema de aireación se rige por parámetros cuantificables que garantizan una transferencia de oxígeno suficiente, una mezcla óptima y una eficiencia energética.
Un diseño deficiente aumenta el OPEX entre un 20 % y un 40 % y puede comprometer el rendimiento del tratamiento.
Definición: OTR es la masa de oxígeno transferida al agua por unidad de tiempo (kg O₂/h).
Fórmula (simplificada):
OTR = Q_airee × C_sat × α × β
donde:
Objetivo de diseño típico:
Definición: La fracción de oxígeno realmente transferida al agua en condiciones estándar (agua limpia, 20°C).
| Tipo de difusor | SOTE (%) |
|---|---|
| Burbuja fina | 25–35 |
| Burbuja gruesa | 8-15 |
| Superficie mecánica | 10–20 |
| Aireación por chorro | 15–25 |
SOTE se utiliza con OTR para calcular Capacidad del ventilador y consumo de energía. .
Definición: El volumen de aire suministrado por unidad de tiempo (Nm³/h).
Consideraciones de diseño:
Regla de oro:
Parámetro visualizable: Ruta de ascenso de las burbujas frente a la eficiencia del oxígeno disuelto.
| Tecnología | Eficiencia típica |
|---|---|
| Difusor de burbujas finas | 2,5–6,5 |
| Burbuja gruesa | 1,2–2,5 |
| Superficie mecánica | 1,5–3,0 |
| Aireación por chorro | 2,0–4,0 |
Optimización:
Conclusión clave: El tamaño del soplador está directamente relacionado con la demanda de oxígeno, la geometría del tanque y el rendimiento del difusor.
Conclusión: Un sistema de aireación bien diseñado integra todos estos parámetros para lograr un tratamiento estable, OD uniforme y un consumo mínimo de energía.
La tecnología de aireación es esencial en el tratamiento de aguas residuales municipales e industriales, la acuicultura y la gestión de aguas de proceso.
Proporciona oxígeno para tratamientos biológicos, previene zonas anaeróbicas y garantiza la estabilidad del proceso en diversas aplicaciones.
Ejemplo de caso:
Planta municipal de tamaño medio, 20.000 m³/día
| Industria | Aguas residuales típicas | Tecnología de aireación | Demanda de Oxígeno (kg O₂/día) | MLSS (mg/L) |
|---|---|---|---|---|
| Alimentos y bebidas | Alto BOD, low solids | Burbuja fina / Jet | 2000-10 000 | 3.000–4.000 |
| Textil | Color, alto contenido de DQO | Burbuja fina / Jet | 1.500–8.000 | 2.500–3.500 |
| Farmacéutica | Alto COD/NH₄⁺ | Chorro / Burbuja fina | 1.000–5.000 | 3.000–4.500 |
| Pulpa y papel | Alto solids & BOD | Jet / Mecánico | 5.000–20.000 | 4.000–5.000 |
Observación:
Los sistemas de aireación consumen mucha energía y son técnicamente críticos. Los problemas operativos comunes pueden reducir la eficiencia de la transferencia de oxígeno, aumentar los costos de energía y comprometer la calidad del efluente.
Identificar y corregir estos problemas es esencial para un tratamiento biológico estable.
| Problem | Indicadores/Umbrales | Causa probable | Solución recomendada |
|---|---|---|---|
| Bajo Dissolved Oxygen | OD < 1,0 mg/L en tanque de aireación | Obstrucción del difusor, bajo rendimiento del ventilador, flujo de aire desigual | Limpiar los difusores, comprobar la salida del ventilador y reequilibrar la distribución del aire. |
| Incrustaciones del difusor | Caída de presión >10–15% o bloqueo visible | Biopelícula, incrustaciones, desechos. | Retrolavado regular, limpieza química, instalación de filtros. |
| Mezcla desigual | gradiente MLSS >10–15% a través del tanque | Mala disposición del difusor, tanque poco profundo, flujo de aire bajo | Ajuste la disposición del difusor, aumente el flujo de aire, considere mezcladores mecánicos |
| Uso excesivo de energía | kWh/kg O₂ > objetivo de diseño | Exceso de aireación, alta velocidad del ventilador, difusor ineficiente | Optimice el flujo de aire, instale control VFD, actualice los difusores |
| Fallo de nitrificación | NH₄⁺-N > 2 mg/L efluente | DO < 1,5 mg/L, cortocircuito, carga alta | Aumente el OD, optimice la mezcla y equilibre la carga hidráulica |
| Volumen de lodos | IVS > 150 ml/g | Crecimiento filamentoso, bajo OD. | Mantener OD ≥ 1,5 mg/L, controlar el equilibrio de nutrientes, considerar zonas de selección |
| Ruido/Vibración | >80 dB cerca de equipos de aireación | Desequilibrio mecánico, cavitación. | Inspeccionar las piezas giratorias, mantener los cojinetes y el montaje adecuado. |
| Parámetro | Rango óptimo | Notas |
|---|---|---|
| DO | 1,5–3,0 mg/L | Mantiene la actividad biológica sin desperdicio de energía. |
| MLSS | 2000 a 4500 mg/l | Garantiza una concentración adecuada de biomasa. |
| SVI (índice de volumen de lodos) | 80–120 ml/g | Predice la calidad de sedimentación |
| Presión del soplador | Según especificaciones del difusor | Previene la aireación excesiva o insuficiente |
| Distribución del flujo de aire | ±10% de uniformidad | Crítico para el suministro de oxígeno en todo el tanque |
La tecnología de aireación es la columna vertebral de un tratamiento biológico eficaz de aguas residuales.
Controla el suministro de oxígeno, la mezcla y el consumo de energía, lo que afecta directamente la eliminación de DBO/DQO, la nitrificación y la estabilidad de los lodos.
Transferencia de oxígeno: Difusores de burbuja fina achieve 25–35% SOTE; oxygen demand must match biological load.
Control de OD: Mantenga entre 1,5 y 3,0 mg/L para una cinética microbiana óptima; por debajo de 0,5 mg/L corre el riesgo de colapso de la nitrificación.
Eficiencia Energética: La aireación representa entre el 40% y el 60% de la electricidad de la planta; La optimización del OTR y la disposición del difusor puede reducir el consumo entre un 15% y un 35%.
Selección del sistema:
Parámetros de diseño: La profundidad del tanque, MLSS, flujo de aire, OTR, SOTE, factor alfa y control del ventilador son interdependientes para la optimización del rendimiento.
Monitoreo Operativo: DO, MLSS, SVI y la uniformidad del flujo de aire son fundamentales para la detección temprana de problemas.
