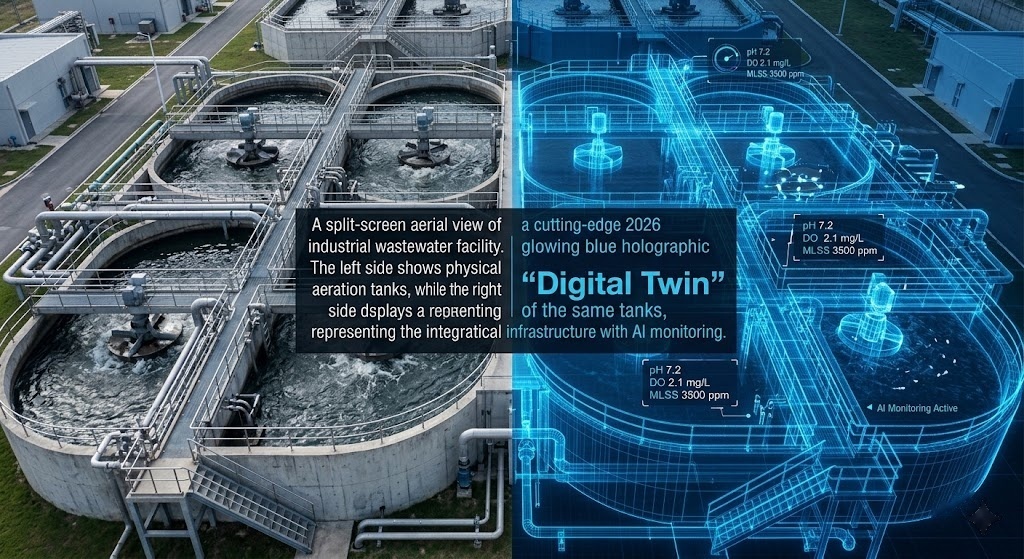

Decodificando VSS en 2026: cómo los datos precisos de biomasa impulsan el tratamiento de aguas residuales optimizado por IA

Parte 1: Del cumplimiento reactivo a la gestión proactiva de recursos Mientras navegamos por los estrictos mandatos ambientales de 2026, el sector manufacturero mundial enfrenta una presión sin precedentes. Dado que la escasez de agua dulce impulsa las iniciativas de Descarga Líquida Cero (ZLD) y los objetivos ESG (ambientales, sociales y de gobernanza) corporativos que requieren reducciones masivas de la huella de carbono, las aguas residuales ya no son solo un pasivo: son un recurso estrictamente regulado. Para lograr estos ambiciosos objetivos, los administradores de instalaciones deben ir más allá de las pruebas genéricas de efluentes. La clave para desbloquear la verdadera eficiencia energética y la estabilidad del proceso radica en una métrica de laboratorio estandarizada y crítica que se encuentra en el corazón biológico de la planta de tratamiento: los sólidos suspendidos volátiles (VSS). Hoy en día, VSS no es sólo una casilla de verificación regulatoria; es el punto de datos fundamental que alimenta los algoritmos de inteligencia artificial que ejecutan instalaciones de tratamiento modernas y de alta eficiencia. Parte 2: La ciencia básica y los estándares autorizados (SM 2540 E) Antes de aplicar análisis avanzados, debemos basar nuestra comprensión en ciencia estandarizada y verificable. En ingeniería ambiental, los sólidos en suspensión se clasifican en función de su comportamiento bajo calor extremo, un protocolo rigurosamente definido por la norma reconocida mundialmente: Métodos estándar para el examen de agua y aguas residuales (específicamente, Método SM 2540 E) . Según SM 2540 E, los “sólidos suspendidos totales” (SST) representan todas las partículas atrapadas en un filtro de fibra de vidrio y secada entre 103 y 105 grados Celsius. Sin embargo, esta masa total incluye tanto organismos biológicos activos como arena inorgánica inerte. Para aislar la fracción biológica, técnicos de laboratorio certificados colocan el filtro seco en un horno de mufla y lo encienden a 550 /- 50 grados Celsius durante 15 a 20 minutos. Con este calor intenso, todo el carbono orgánico se oxida y se volatiliza en gas, mientras que los minerales inorgánicos permanecen en forma de cenizas. Esto nos da la fórmula fundamental y universalmente aceptada: TSS = VSS FSS VSS (sólidos suspendidos volátiles): La masa perdida durante la ignición. Esto representa la fracción orgánica combustible: la biomasa "viva" y los desechos biodegradables. FSS (Sólidos Suspendidos Fijos): Las cenizas que quedan después de la ignición. Esto representa materiales inorgánicos no combustibles como limo, arcilla o precipitados metálicos. Parte 3: El valor fundamental: MLVSS y diagnóstico de gemelos digitales ¿Por qué los profesionales certificados del agua y los ingenieros ambientales dependen tanto de esta métrica específica? Porque en el proceso de lodo activado, VSS se traduce en MLVSS (sólidos suspendidos volátiles de licor mixto), que sirve como el indicador más preciso de la concentración de bacterias activas que se alimentan de contaminantes en los tanques de aireación. Diagnóstico del sistema: Un sistema biológico sano normalmente mantiene una relación VSS/TSS de 0,70 a 0,85. Una caída repentina en esta proporción alerta a los ingenieros sobre una entrada de material inorgánico (que puede causar un desgaste abrasivo severo en las bombas), mientras que una proporción inusualmente alta advierte sobre una posible acumulación de lodos que provocará fallas en el clarificador. IA y optimización energética: El suministro de oxígeno (aireación) representa entre el 50% y el 70% del consumo energético de una planta de tratamiento. En 2026, las plantas ya no adivinarán cuánto aire bombear. Los sensores ópticos en tiempo real se calibran con datos VSS de laboratorio para alimentar modelos "gemelos digitales". Estos sistemas de IA calculan la demanda microbiana exacta de oxígeno minuto a minuto, ajustando los ventiladores para evitar un exceso de aireación desperdiciada y al mismo tiempo mantienen un cumplimiento estricto. Parte 4: Aplicación industrial: un estudio de caso de cervecería en 2026 Consideremos la reciente renovación de una importante cervecería internacional. Las aguas residuales de alimentos y bebidas conllevan una enorme carga orgánica. Históricamente, los operadores gestionaban el desperdicio de lodos y la aireación manualmente basándose en señales visuales y datos de laboratorio retrasados, lo que generaba incumplimientos y facturas de energía exorbitantes. Para cumplir temprano con sus objetivos de cero emisiones netas para 2030, la cervecería implementó un sistema de control predictivo basado en el monitoreo continuo de VSS. Al correlacionar los datos de la sonda óptica con las rigurosas pruebas de laboratorio semanales del SM 2540 E, la planta creó una línea de base biológica precisa. Los resultados fueron transformadores: el sistema mantuvo automáticamente la edad perfecta del lodo. En ocho meses, la instalación logró una tasa de cumplimiento del 100 % para la descarga de efluentes, redujo el consumo de energía de aireación en un 22 % y optimizó el espesamiento de lodos. Este enfoque basado en datos proporcionó métricas ESG totalmente auditables, demostrando a las partes interesadas que la planta estaba operando con la máxima eficiencia ambiental. Parte 5: Tendencias futuras: recuperación de recursos y economía circular De cara al resto de la década, las VSS son fundamentales para la economía circular. Los lodos ya no son residuos; es un precursor de biocombustibles. Un alto contenido de VSS indica un lodo rico en compuestos orgánicos, lo que lo convierte en un candidato ideal para la digestión anaeróbica. Al monitorear de cerca y maximizar la captura de VSS, las plantas modernas pronostican con precisión sus rendimientos de producción de biogás (metano). Esto permite a las instalaciones industriales generar su propia electricidad renovable in situ, compensando la dependencia de la red y reduciendo masivamente sus emisiones de carbono de Alcance 2. Dominar los sólidos volátiles en suspensión requiere el cumplimiento de estándares analíticos rigurosos, pero la recompensa es inmensa. Al aprovechar los datos precisos de VSS, los operadores industriales pasan de simplemente tratar el agua a gestionar de manera inteligente los activos biológicos, proteger el medio ambiente y asegurar los resultados. Glosario de términos TSS (Sólidos Suspendidos Totales): Todas las partículas retenidas por un filtro de fibra de vidrio estándar y secadas hasta un peso constante a 103-105 grados Celsius. FSS (Sólidos Suspendidos Fijos): El residuo inorgánico (cenizas) que queda después de encender una muestra de TSS a 550 grados Celsius. VSS (sólidos suspendidos volátiles): El peso perdido al encenderse a 550 grados centígrados, representa la materia orgánica combustible. MLVSS (Sólidos suspendidos volátiles de licor mixto): El VSS se mide específicamente dentro del licor mezclado de un tanque de aireación, lo que representa la biomasa microbiana activa. SM2540E: El método analítico estandarizado publicado conjuntamente por APHA, AWWA y WEF, que dicta el procedimiento de laboratorio exacto para determinar sólidos fijos y volátiles. Preguntas frecuentes (FAQ) P: ¿Podemos confiar completamente en sensores ópticos en línea para VSS en 2026, o aún se requieren pruebas de laboratorio? R: Si bien la tecnología de sensores 2026 es muy avanzada, los sensores solo miden la dispersión de la luz o las propiedades físicas, no la masa ni la combustibilidad. Por lo tanto, para mantener el cumplimiento de E-E-A-T y la autoridad regulatoria, los sensores ópticos deben calibrarse de forma rutinaria según las pruebas físicas de laboratorio realizadas de acuerdo con SM 2540 E. P: ¿Por qué la temperatura del horno de mufla se establece específicamente en 550 grados Celsius? R: Los métodos estándar designan 550 /- 50 grados Celsius porque es el umbral térmico óptimo. A esta temperatura, el carbono orgánico se oxida completamente en dióxido de carbono y vapor de agua, pero es lo suficientemente baja como para evitar la descomposición de la mayoría de las sales minerales inorgánicas (como el carbonato de calcio), asegurando una división precisa entre masa biológica y mineral. P: ¿VSS mide la cantidad exacta de bacterias vivas? R: No, VSS es una medida de masa agregada. Incluye bacterias vivas activas, células bacterianas muertas (restos celulares) y partículas orgánicas no biodegradables atrapadas en el lodo. Sin embargo, sigue siendo el indicador más práctico, rentable y estandarizado de biomasa activa disponible para los ingenieros. Extensión de conocimientos: Ingeniería de procesos avanzada Para los ingenieros ambientales y operadores de aguas residuales, VSS es la variable fundamental para dos parámetros críticos de control biológico: Relación F/M (relación alimento-microorganismo) : Este parámetro dicta la salud del sistema. Los “alimentos” se miden como la demanda bioquímica de oxígeno (DBO) entrante, mientras que los “microorganismos” se calculan utilizando la masa total de MLVSS en los estanques de aireación. Mantener una relación F/M altamente específica previene fenómenos como el abultamiento filamentoso (que ocurre cuando las bacterias "mueren de hambre" a una F/M baja) o una mala sedimentación (cuando las bacterias están "sobrealimentadas" a una F/M alta). SRT (Tiempo de Retención de Sólidos) / Edad de Lodos: SRT representa el número promedio de días que un microorganismo permanece en el sistema de tratamiento. Se calcula dividiendo la masa total de MLVSS en el sistema por la masa de VSS eliminada diariamente (a través de desechos y efluentes). Se requieren datos VSS precisos para controlar la SRT, lo que determina si la planta cultivará con éxito bacterias especializadas de crecimiento lento, como las bacterias nitrificantes necesarias para la eliminación del amoníaco.

Jun 10, 2026

Dominar la relación F/M para el control de procesos de aguas residuales en el mundo real

En el tratamiento biológico de aguas residuales, el proceso de lodos activados suele considerarse una certeza matemática. Sin embargo, los ingenieros de procesos experimentados saben que se compota más como un ecosistema volátil. En el centro de la gestión de este ecosistema se encuentra la Relación alimento-microoganismo (F/M) . Si bien los manuales operativos estándar ofrecen fórmulas rígidas, el verdadero dominio del proceso requiere comprender cómo interactúa F/M con la química orgánica variable, la cinética estacional y las limitaciones de los sensores en tiempo real. Esta guía va más allá de los cálculos básicos y ofrece información práctica y probada en campo para la optimización de las plantas modernas. 1. Introducción a la relación F/M: el equilibrio cinético biológico La relación F/M define la relación termodinámica entre la masa de sustrato orgánico biodegradable que ingresa a los reactores biológicos y la masa de bacterias heterótrofas activas dedicadas a la estabilización. La “Comida” (F): La tasa de masa de carga orgánica. Si bien tradicionalmente se define por la demanda bioquímica de oxígeno (DBO), representa los compuestos carbonosos volátiles disponibles para el catabolismo microbiano. Los “Microorganismos” (M): La biomasa celular activa que reside dentro de los límites de la cuenca de aireación y es responsable tanto de la oxidación carbonosa como de la biofloculación. En un sistema ideal, esta proporción mantiene a las bacterias en la fase tardía de crecimiento decreciente o en la fase temprana de respiración endógena. Si la escala se inclina demasiado en cualquier dirección, la estructura física del flóculo de lodo se degrada, alterando el índice de volumen de lodo (SVI) y poniendo en riesgo el incumplimiento regulatorio para los sólidos suspendidos totales (TSS) y los límites de nutrientes. 2. Matemáticas dinámicas: factorización de la latencia y la “pureza” del lodo La representación matemática de F/M en los libros de texto es sencilla, pero sus componentes esconden trampas operativas. Las fórmulas de texto puro Unidades imperiales de EE. UU.: F/M = (DBO del afluente, mg/L * Flujo, MGD * 8,34) / (MLVSS, mg/L * Volumen de la cuenca, MG * 8,34) Unidades métricas: F/M = (DBO del afluente, mg/L * Caudal, m3/día) / (MLVSS, mg/L * Volumen de la cuenca, m3 * 1.000) Obtención de información: romper la trampa de la latencia de DBO de 5 días El mayor defecto del control F/M clásico es que la DBO5 estándar requiere un período de incubación de 5 días. Gestionar una planta dinámica utilizando un indicador de retraso de 5 días garantiza que siempre esté solucionando la crisis de la semana pasada. Las instalaciones avanzadas evitan esto al establecer una dinámica Matriz de correlación DQO-DBO o TOC-DBO . El afluente municipal doméstico bruto típicamente exhibe una relación DQO:DBO de 2,0:1 a 2,5:1. Sin embargo, si su instalación recibe fracciones industriales (por ejemplo, procesamiento de alimentos, fabricación de productos químicos), esta proporción puede aumentar a 4,0:1 o cambiar cada hora. [Estimación de alimentos en tiempo real] = DQO diaria (mediante digestión de 2 horas o UV-Vis en línea) / Factor de correlación específico del sitio Al utilizar espectrofotómetros UV-Vis en línea en el vertedero principal de efluentes, los operadores pueden capturar “babosas” orgánicas en tiempo real y ajustar las métricas del proceso de inmediato, en lugar de descubrir una sobrecarga tóxica cinco días tarde. La fracción de “pureza” de MLVSS a MLSS Sustituir MLVSS por MLSS en el denominador es un error crítico. MLSS incluye sólidos inertes no biológicos (sólidos suspendidos fijos como arena fina, limo y fósforo precipitado). Una planta municipal saludable mantiene una Relación MLVSS/MLSS (Índice de Pureza) de 0,75 a 0,85 . Durante fuertes lluvias en sistemas de alcantarillado combinados o en plantas con canales de arena inadecuados, arena inerte se filtra hacia el depósito de aireación, lo que reduce la proporción por debajo de 0,60. Si no realiza pruebas para detectar la fracción volátil (MLVSS mediante pruebas en hornos de mufla volátiles a 550 grados Celsius), sobreestimará matemáticamente su fuerza laboral microbiana, desnutrirá drásticamente su sistema y provocará una inanición inesperada de biomasa. 3. Escenario de cálculo avanzado: el cambio industrial Miremos más allá de los cálculos municipales básicos y veamos un escenario avanzado en el que una planta industrial de procesamiento de alimentos vierte una oleada orgánica inesperada en un sistema municipal. Datos de campo recopilados a las 08:00 a. m.: Tasa de flujo afluente: 4,0 mgd DQO del efluente primario (mediante prueba rápida): 600mg/L Factor histórico DQO:DBO para este mix industrial específico: 2.4:1 Volumen del tanque de aireación: 1,2 millones de galones (MG) Concentración MLSS: 3.500 mg/L Fracción Orgánica Volátil Actual (MLVSS/MLSS): 72% debido a la reciente escorrentía de sedimentos en climas húmedos Paso 1: Calcular la DBO (alimentos) estimada en tiempo real DBO estimada del afluente = 600 mg/L DQO / 2,4 = 250 mg/L DBO Alimento aplicado = 250 mg/L * 4,0 MGD * 8,34 = 8340 lbs de DBO/día Paso 2: Calcular la masa biológica verdadera (microorganismos) Concentración verdadera de MLVSS = 3500 mg/L MLSS * 0,72 = 2520 mg/L MLVSS Microorganismos activos = 2520 mg/L * 1,2 MG * 8,34 = 25 220 lbs de MLVSS Paso 3: Calcular la F/M en tiempo real Relación F/M = 8,340 lb DBO / 25,220 lb MLVSS = 0,33 días^-1 Información operativa: Si el operador hubiera utilizado incorrectamente el MLSS total para el cálculo, el F/M calculado habría aparecido como 0,24, lo que indicaría un sistema convencional perfectamente estable. En realidad, la verdadera carga biológica es de 0,33, acercándose al límite superior del tratamiento convencional, advirtiendo al operador que suprima el desperdicio de lodos inmediatamente para evitar el lavado de biomasa. 4. Rangos F/M ideales y factor de temperatura cinética Los rangos de objetivos operativos deben alinearse con el diseño de ingeniería específico de la instalación. Tipología del sistema Rango F/M estándar (lb DBO / lb MLVSS / día) Biocinética y carga orgánica volumétrica Lodos Activados Convencionales 0,20 a 0,50 TRH moderada (4-8 horas). Rápida oxidación carbonosa con formación de macroflóculos estables. Aireación Extendida (zanjas de oxidación) 0,05 a 0,15 TRH alta (18-36 horas). Opera en decadencia endógena; la autodigestión reduce el rendimiento secundario. Estabilización de contacto 0,20 a 0,60 Diseño de tanque bimodal. Utiliza biosorción en un pequeño tanque de contacto, seguida de estabilización. Aireación de alta tasa/etapa carbonosa 0,40 a 1,50 TRH baja (1-3 horas). Altamente inestable; optimizado exclusivamente para una rápida eliminación de carbono soluble. El coeficiente de temperatura que los libros de texto pasan por alto La actividad enzimática microbiana depende en gran medida de la temperatura y se rige por la ecuación de Arrhenius modificada. Por cada 10 grados Celsius de caída en la temperatura de las aguas residuales, las tasas metabólicas biológicas disminuyen aproximadamente un 50%. Operación de verano (25°C): Los microbios tienen altas tasas metabólicas. Consumen alimentos rápidamente. Puede ejecutar con seguridad una relación F/M más alta (por ejemplo, 0,35) porque la velocidad de procesamiento cinético coincide con la velocidad de carga. Operación de invierno (10°C): Los microbios se vuelven lentos. Para tratar la misma masa de DBO entrante, debe aumentar el tamaño de su fuerza laboral microbiana. Los operadores deben apuntar a una relación F/M más baja (por ejemplo, 0,18) elevando intencionalmente los objetivos MLVSS para proporcionar una mayor capacidad de procesamiento "al día". 5. Solución de problemas de relaciones F/M altas: sobrecarga orgánica y dispersión estructural Una relación F/M alta (>0,50 en sistemas convencionales) indica que la energía carbonosa disponible excede la capacidad metabólica de la biomasa en pie. Esto se debe a vertederos de desechos industriales, lavados hidráulicos repentinos de sólidos por aguas pluviales o desperdicio excesivo de lodos (WAS). Diagnóstico visual in situ y microscopía Fenómeno de superficie: La cubeta de aireación genera una sustancia espesa, ondulante y muy fluida. espuma blanca prístina . Esta espuma contiene altas concentraciones de polisacáridos y lípidos extracelulares producidos por bacterias jóvenes que se dividen rápidamente en su fase de crecimiento logarítmico. Estructura microscópica: Con un aumento de 100x, los flóculos de lodo parecen pequeños, muy fracturados y carecen de bordes estructurados. Verá un predominio masivo de ciliados y flagelados que nadan libremente, con una ausencia absoluta de rotíferos o ciliados con pecíolo. Acciones correctivas avanzadas La maniobra de alimentación escalonada: Si su instalación está equipada con capacidades de alimentación por pasos, desvíe el flujo de entrada sin tratar lejos del cabezal del tanque de aireación y distribúyalo por las zonas media o trasera. Esto disminuye inmediatamente la relación F/M en la entrada, protegiendo la biomasa devuelta del choque orgánico. Ajustes de equilibrio RAS/WAS: Detenga inmediatamente todo bombeo WAS. Aumente las tasas de retorno de lodos activados (RAS) para maximizar la transferencia de sólidos almacenados desde los clarificadores secundarios a la zona de reacción. 6. Solución de problemas de relaciones F/M bajas: Microthrix Bulking y Pin Floc Una relación F/M baja ( Diagnóstico visual in situ y microscopía Fenómeno de superficie: El recipiente de aireación desarrolla una capa de espuma densa, grasosa, de color marrón oscuro o tostado que resiste las salpicaduras de agua. El clarificador secundario muestra floc de pasador —pequeñas partículas parecidas a cenizas que flotan sobre el vertedero de efluentes a pesar de una columna de agua muy transparente. Estructura microscópica: Los flóculos de lodo aparecen masivos, oscuros e irregulares. Hebras largas, parecidas a pelos, de bacterias filamentosas (como Microthrix parvicella or Tipo 0041 ) se desprenden del núcleo de los flóculos, uniendo los huecos e impidiendo físicamente la compactación en el clarificador. La mecánica del aumento de volumen por inanición Cuando los alimentos escasean, las bacterias filamentosas superan a las bacterias formadoras de flóculos estándar. Las células filamentosas tienen una relación superficie-volumen mucho mayor, lo que les permite eliminar trazas de DBO de forma más eficaz que los flóculos densos. A medida que se multiplican, crean una malla en forma de red que atrapa el agua, elevando el índice de volumen de lodos (SVI) y provocando que la capa de lodos en el clarificador se eleve hacia la superficie. Acciones correctivas avanzadas El protocolo de emaciación incremental: Es necesario eliminar el exceso de biomasa para restablecer el equilibrio, pero grandes ajustes pueden sacudir el sistema. Implementar el Regla de desperdicio máximo del 10 % al 15 % : nunca aumente su volumen WAS diario en más del 15% en un solo período de 24 horas. Estrategia de cloración selectiva: Si el abultamiento filamentoso es severo, aplique una dosis específica de cloro a la línea RAS. Dosifique el cloro a una tasa precisa de 2 a 5 libras de cloro por 1000 libras de MLVSS por día . Debido a que los filamentos se extienden hacia afuera desde la estructura del flóculo, primero se exponen al cloro, destruyéndolos y manteniendo seguras las bacterias internas que forman el flóculo. 7. Integración de procesos: la matriz operativa F/M versus MCRT Las operaciones avanzadas de aguas residuales no gestionan F/M como una métrica aislada. Funciona como el inverso matemático de Tiempo medio de residencia de la célula (MCRT) or Tiempo de retención de sólidos (SRT) . Mientras que F/M mide el factor estresante externo (alimentos que ingresan al sistema), MCRT mide la edad interna y el tiempo de retención de la fuerza laboral. MCRT = Inventario total de sólidos suspendidos volátiles en el sistema / Masa total de sólidos volátiles desperdiciados y efluentes perdidos por día La transición a los gemelos digitales y al autocontrol SCADA Las modernas instalaciones de tratamiento utilizan un sistema unificado Matriz de control de procesos dentro de sus sistemas SCADA. Las sondas ópticas MLSS en línea instaladas en el punto medio del depósito de aireación proporcionan datos continuos de sólidos. Combinado con medidores de flujo magnéticos digitales en las líneas de afluente y WAS, el sistema SCADA modula automáticamente las bombas de drenaje de frecuencia variable (VFD) para mantener un MCRT objetivo estable. Cuando una carga industrial repentina cambia la relación F/M, la automatización detecta la caída correspondiente en la demanda de oxígeno disuelto (OD) y se pueden realizar ajustes de inmediato. Esta integración garantiza que MCRT actúe como ancla para la estabilidad, mientras que F/M sirve como herramienta de diagnóstico para evaluar las variaciones de carga en tiempo real. 8. Resumen: Conclusiones ejecutivas para los gerentes de planta La optimización de una planta de lodos activados requiere superar las metodologías históricas de reglas generales y adoptar métricas de proceso dinámicas: Incorporar sustitutos rápidos: Reemplace las pruebas estándar de DBO con retraso de 5 días por digestión de banco de DQO de 2 horas o sensores ópticos UV-Vis en línea para gestionar los impactos altos de F/M de forma proactiva. Normalizar para el contenido de cenizas: Nunca calcule los objetivos del proceso utilizando MLSS total; priorizar el MLVSS para aislar la masa biológica activa del sedimento inerte de los ríos y la precipitación mineral. Incorporar objetivos de temperatura cinética: El objetivo de cambio F/M varía más bajo en invierno y más alto en verano para igualar las fluctuaciones metabólicas bacterianas naturales. Practique la emaciación conservadora: Proteja su sistema de las oscilaciones del proceso limitando cualquier ajuste volumétrico de WAS de un solo día al 15%.

Jun 04, 2026

Auditoría energética para sistemas de aireación: cómo calcular kWh/kgO₂ y encontrar ahorros

Respuesta directa: La aireación consume entre el 50% y el 70% de la energía total en una planta de tratamiento de aguas residuales. La métrica de eficiencia principal es la eficiencia de aireación estándar (SAE), medida en kgO₂/kWh: cuánto oxígeno suministra su sistema por unidad de energía. Un sistema difusor de burbuja fina bien diseñado alcanza entre 2,5 y 5,0 kgO₂/kWh. La mayoría de las plantas en funcionamiento no alcanzan esta cifra de 1,5 a 2,5 kgO₂/kWh debido a difusores obstruidos, ventiladores de gran tamaño que funcionan a carga parcial, puntos de ajuste de OD fijos que ignoran la variación de la carga diurna y la falta de control VFD. Una auditoría energética identifica exactamente cuál de estos cuesta más, y la EPA de EE. UU. ha documentado que un sistema de control de aireación diseñado adecuadamente por sí solo reduce la energía de aireación entre un 25% y un 40%. Por qué la energía de aireación es más importante que cualquier otro proceso Si bien los sistemas de aireación solo representan entre el 2% y el 5% de los costos de construcción, consumen hasta el 80% de la energía de la planta. Incluso con la cifra conservadora del 50%, las cifras son sustanciales: Tamaño de planta Energía total típica Cuota de aireación (60%) A 0,10 $/kWh 1.000 m³/día ~150.000 kWh/año ~90.000 kWh/año ~$9,000/año 10.000 m³/día ~1.500.000 kWh/año ~900.000 kWh/año ~$90,000/año 50.000 m³/día ~7.500.000 kWh/año ~4.500.000 kWh/año ~$450,000/año 100.000 m³/día ~15.000.000 kWh/año ~9.000.000 kWh/año ~$900,000/año Una mejora del 20% en la eficiencia de la aireación en una planta de 50.000 m³/día ahorra 90.000 dólares al año. Cada año. Sin comprometer el proceso; de hecho, con un mejor rendimiento biológico. El marco de auditoría a continuación identifica dónde se esconden esos ahorros. Las cuatro métricas clave: SOTR, SOTE, OTR, SAE Antes de auditar algo, debes hablar el mismo idioma que tu equipo. Cuatro métricas definen el rendimiento del sistema de aireación: SOTR: Tasa de transferencia de oxígeno estándar La masa de oxígeno transferida por hora en condiciones estándar (agua limpia, 20°C, cero OD, nivel del mar). Unidades: kgO₂/h. Esta es la clasificación de laboratorio del fabricante para un difusor o aireador. SOTE: Eficiencia de transferencia de oxígeno estándar La fracción de oxígeno en el aire suministrado que realmente se disuelve en el agua, en condiciones estándar. Expresado como % por metro de inmersión o como % total del sistema. SOTE (%) = (O₂ disuelto / O₂ suministrado) x 100 Difusores de disco de burbuja fina: 6–8% SOTE por metro de inmersión Difusores de burbuja gruesa: 3–4% SOTE por metro Aireadores mecánicos de superficie: no dependen de la profundidad; expresado como SOTE total OTR: Tasa de transferencia de oxígeno real (campo) SOTR corregido para condiciones reales del proceso: temperatura del agua residual, concentración real de OD y factor alfa. Esto es lo que realmente ofrecen sus difusores en el tanque. OTR = SOTR x alfa x (beta x C_s,T - C_L) / C_s,20 x theta^(T-20) donde: alfa = OTE de agua de proceso / OTE de agua limpia (normalmente 0,4–0,8 para aguas residuales municipales) beta = saturación de O₂ del agua de proceso / saturación de O₂ del agua limpia (normalmente 0,95–0,98) C_s,T = saturación de O₂ a temperatura de proceso (mg/L) C_L = OD real en el tanque (mg/L): su punto de ajuste operativo C_s,20 = Saturación de O₂ a 20°C = 9,08 mg/L theta = factor de corrección de temperatura = 1,024 SAE: eficiencia de aireación estándar El número más útil para una auditoría energética. SAE combina la transferencia de oxígeno y el consumo de energía en una métrica comparable. SAE (kgO₂/kWh) = SOTR (kgO₂/hr) / Entrada de alimentación del cable al soplador (kW) La inversa (kWh/kgO₂) es igualmente válida y más intuitiva para el cálculo de costes: Energía específica (kWh/kgO₂) = 1 / SAE Puntos de referencia SAE por tecnología: Tecnología de aireación SAE (kgO₂/kWh) Energía específica (kWh/kgO₂) Difusor de disco/tubo/placa de burbuja fina (optimizado) 2,5–5,0 0,20–0,40 Difusor de disco de burbuja fina (funcionamiento típico) 1,8–3,5 0,29–0,56 Difusor de burbuja gruesa 1,2–2,0 0,50–0,83 Aireador mecánico de superficie (baja velocidad) 1,2–2,5 0,40–0,83 Aireador mecánico de superficie (alta velocidad) 0,8–1,5 0,67–1,25 aireador de chorro 1,0–2,0 0,50–1,00 Aireación de pozo profundo (>15 m) 3,5–6,0 0,17–0,29 Si el SAE calculado de su planta es inferior a 1,8 kgO₂/kWh para un sistema de burbuja fina, tiene un problema de rendimiento recuperable: probablemente difusores sucios, aireación excesiva o funcionamiento ineficiente del ventilador. Paso 1: Calcule su SAE actual: la medición inicial No puedes auditar lo que no has medido. La mayoría de las plantas pueden calcular un SAE aproximado a partir de la instrumentación existente sin ningún equipo de prueba especializado. Método A: a partir de datos de proceso (estimación rápida) Lo que necesitas: Consumo medio de potencia del ventilador (kW): del contador de energía o de la placa de identificación × horas de funcionamiento Demanda diaria promedio de oxígeno: estimada a partir de la carga DBO/DQO y el tipo de proceso Estimar la demanda diaria de oxígeno (AOR - Requerimiento real de oxígeno): AOR (kgO₂/día) = (demanda de oxígeno para eliminación de DBO) (demanda de oxígeno para nitrificación) - (crédito de desnitrificación) Eliminación de DBO: ~1,0–1,2 kgO₂ por kg de DBO eliminado (1,0 para eliminación simple de DBO; 1,2 para sistemas combinados de nitrificación de DBO) Nitrificación: 4,57 kgO₂ por kg de NH₄-N oxidado Crédito de desnitrificación: 2,86 kgO₂ recuperados por kg NO₃-N reducido (si hay zonas anóxicas, restar esto) Ejemplo: planta municipal de 10.000 m³/día: DBO del afluente: 220 mg/L, DBO del efluente: 15 mg/L → DBO eliminada: 2.050 kg/día Eliminación de DBO O₂: 2.050 × 1,0 = 2.050 kgO₂/día TKN afluente: 40 mg/L, NH₄ efluente: 3 mg/L → N nitrificado: 370 kg/día Nitrificación O₂: 370 × 4,57 = 1.691 kgO₂/día Crédito de desnitrificación (supongamos que la zona anóxica elimina 15 mg/L de NO₃): 150 kg/día × 2,86 = 429 kgO₂/día AOR total = 2050 1691 - 429 = 3312 kgO₂/día = 138 kgO₂/h Calcular campo SAE: Potencia del ventilador: 3 ventiladores × 75 kW cada uno × 85% de carga promedio = 191 kW SAE = 138 kgO₂/h / 191 kW = 0,72 kgO₂/kWh Convierta a SOTR para comparar el equivalente en agua limpia: SOTR = AOR / (alfa × factor de corrección) ≈ AOR / (0,6 × 0,5) = AOR / 0,30 SOTR = 138 / 0,30 = 460 kgO₂/h Estándar SAE = 460 / 191 = 2,41 kgO₂/kWh Esto está cerca del extremo inferior del rango aceptable para sistemas de burbujas finas; vale la pena investigarlo. Método B: Prueba de gases de escape (más precisa) Las pruebas de gases residuales miden SOTE directamente en las condiciones del proceso capturando el gas que sale de la superficie del agua en una campana flotante y analizando su contenido de oxígeno. Este es el método más preciso para determinar el rendimiento real del difusor. Equipo necesario: campana colectora de gas flotante, analizador de gas (O₂ y CO₂), medidor de flujo de aire en el ventilador. SOTE (%) = (entrada de O₂ - salida de O₂) / entrada de O₂ × 100 donde entrada de O₂ = flujo de aire × 0,2095 (fracción de O₂ del aire) y salida de O₂ = concentración de O₂ medida en los gases de escape recogidos × caudal total de gases de escape. Las pruebas de gases residuales son el estándar de oro para la validación posterior a la limpieza o a la modernización: muestran directamente si el mantenimiento o reemplazo del difusor ha mejorado el rendimiento. Requiere equipo especializado y normalmente lo lleva a cabo un equipo de especialistas. Paso 2: Calcule la eficiencia cable-aire del soplador La eficiencia del soplador determina cuánta energía eléctrica llega realmente a la corriente de aire. Un soplador que entrega el 85% de su potencia nominal debido a su antigüedad, suciedad en el filtro de entrada o funcionamiento a carga parcial desperdicia el resto en forma de calor. Ecuación de potencia isotérmica para la evaluación de la eficiencia del soplador: Potencia isotérmica teórica (kW) = Q_aire × P_entrada × ln(P_salida / P_entrada) / eficiencia donde: Q_air = flujo de aire volumétrico real en las condiciones de entrada (m³/s) P_inlet = presión de entrada absoluta (kPa) ≈ 101,3 kPa al nivel del mar P_salida = presión de descarga absoluta (kPa) = presión manométrica 101,3 ln = logaritmo natural eficiencia = eficiencia isentrópica del soplador (de la curva del fabricante, típicamente 65–82%) Puntos de referencia de eficiencia del soplador: Tipo de soplador Eficiencia isentrópica máxima Eficiencia de campo típica Eficiencia de carga parcial (50% de flujo) Raíces trilobuladas (sin VFD) 55-65% 50–60% 35–45% Raíces trilobuladas (con VFD) 55-65% 55–62% 50–58% Tornillo giratorio (con VFD) 65–75% 62–70% 60–68% Centrífuga multietapa 65–72% 60–68% 45-55 % (riesgo de aumento repentino) Turbo de alta velocidad (transmisión directa) 72–82% 70–78% 65–75% El problema de eficiencia más común en el campo: sopladores funcionando al 40-60% del flujo de diseño continuamente porque el sistema de aireación fue diseñado para condiciones de flujo máximo que rara vez ocurren. Con un flujo del 50 %, un soplador de raíces pierde entre 15 y 25 puntos porcentuales de eficiencia en comparación con su pico, desperdiciando una fracción significativa de cada kWh consumido. Paso 3: mapear la cadena de pérdida de energía Cada sistema de aireación tiene cuatro lugares donde se pierde energía entre el medidor eléctrico y el oxígeno disuelto en el tanque. Cuantificar cada pérdida identifica dónde intervenir. La cadena de pérdida de energía: Entrada eléctrica → Pérdidas del motor del ventilador → Pérdidas de compresión del ventilador → Pérdidas de distribución de tubería/válvula → Pérdidas de DWP del difusor → Pérdidas de transferencia de oxígeno etapa de perdida Magnitud típica causa verificación de auditoría Pérdidas eléctricas del motor. 3–8% Envejecimiento del motor, carga parcial. Mida el factor de potencia del motor y el consumo de corriente. Pérdidas por compresión del soplador 20–35% Tipo de soplador, operating point Compare la energía isotérmica real versus la teórica Pérdidas de tuberías y válvulas. 5-15% Tubería de tamaño insuficiente, válvulas sucias, válvulas de control de exceso Caída de presión en el sistema de distribución Pérdidas DWP del difusor 5-25% Ensuciamiento, envejecimiento, flujo excesivo o insuficiente Medición de DWP (ver artículo de DWP) Pérdidas por transferencia de oxígeno. 30–60% Factor alfa, punto de ajuste de OD, tamaño de burbuja Prueba de gases de escape o estimación SOTE El efecto combinado: por cada 100 kWh consumidos por el motor del ventilador, normalmente sólo entre 15 y 35 kWh terminan como oxígeno disuelto en el licor mezclado. Paso 4: Identificar las cinco mayores oportunidades de ahorro Oportunidad 1: VFD en sopladores (ahorro del 15 % al 30 %) La mayoría de las plantas fueron diseñadas para cargas máximas diarias/estacionales. La carga promedio real suele ser del 40 al 70 % del pico. Un soplador que funciona a velocidad fija para satisfacer la demanda máxima funciona con una carga parcial ineficiente durante la mayor parte de su vida útil. Los variadores de frecuencia (VFD) permiten que la velocidad del ventilador rastree la demanda real de oxígeno. Los sopladores de desplazamiento positivo de tres lóbulos con VFD para control de velocidad ofrecen una reducción del 60 al 70 %, lo que permite una gran flexibilidad operativa. Ahorro de energía gracias al VFD: entre el 15% y el 30% de la energía del ventilador en plantas típicas. Recuperación de la inversión: 2 a 4 años dependiendo de la tarifa eléctrica y la variación de la carga. El VFD es más eficaz cuando: la carga varía significativamente (variación diurna > 2:1), se instalan varios ventiladores, los ventiladores actuales funcionan a >70% de velocidad continuamente. El VFD es menos eficaz cuando: Los sopladores ya funcionan a una velocidad del 95 al 100% la mayor parte del tiempo (planta con capacidad limitada), o cuando un soplador de raíces ya está acelerado al mínimo. Oportunidad 2: Reducción del punto de ajuste de OD (ahorro del 10 % al 20 %) La mayoría de las plantas funcionan con un punto de ajuste de OD de 2,0 mg/L en todo el depósito de aireación, una cifra general que cubre las peores condiciones. En condiciones de carga promedio, esto significa una sobreaireación crónica. Reducir el punto de ajuste de OD de 2,0 mg/L a 1,5 mg/L (todavía suficiente para la nitrificación a temperaturas normales) normalmente reduce la demanda de aire entre un 10% y un 20%. Esta es la intervención de menor costo disponible, que a menudo se puede lograr reprogramando el PLC sin ningún gasto de capital. Importante: La reducción del punto de ajuste de OD debe ir acompañada de una calibración confiable del sensor de OD. La desviación en los sensores de OD es común y hace que el OD real sea inferior al valor mostrado; reducir el punto de ajuste sin recalibrar los sensores corre el riesgo de alterar el proceso. Oportunidad 3: Control de aireación a base de amoníaco: ABAC (ahorro adicional del 15 % al 25 % sobre el control de OD) El control de OD estándar mantiene una concentración fija de OD independientemente de la demanda biológica real. ABAC va un nivel más allá: mide la concentración de amoníaco del efluente y ajusta dinámicamente el punto de ajuste de OD en función de si la nitrificación está completa. Debido a que OTE mejora a concentraciones más bajas de OD, hay ahorros de energía disponibles al mantener la concentración mínima de OD que cumpla con los objetivos del proceso. Los sistemas ABAC aprovechan la influencia del OD tanto en la OTE como en la tasa de conversión biológica del amoníaco. En la práctica: por la noche, cuando la carga de amoníaco es baja, ABAC permite que la OD baje a 0,8-1,2 mg/L y aun así se alcance la nitrificación completa. Durante la carga máxima de la mañana, aumenta la OD a 2,5-3,0 mg/L antes de que se abra paso el amoníaco. Esta respuesta dinámica es imposible con un punto de ajuste de OD fijo. Un estudio de caso publicado por Envirosim demostró que en una planta de lodos activados nitrificantes, el control manual de OD resultó en oscilaciones de OD de 0,5 a 3,5 mg/L y 590 kWh/MGD de energía del ventilador. El control convencional de OD redujo esto en sólo un 3%. ABAC redujo significativamente la demanda de energía al reducir el rango operativo de OD al mínimo requerido para una nitrificación completa en todas las condiciones de carga. Las tecnologías de control avanzadas, incluido MPC integrado con IA y aprendizaje automático, pueden reducir el uso de energía entre un 30 % y un 40 % y mejorar los niveles de OD entre un 35 % y un 40 % en comparación con la operación manual. Requisitos de implementación ABAC: sensor de amoníaco (electrodo selectivo de iones o analizador en línea) cerca del extremo del efluente del depósito de aireación; Sensores de OD en cada zona de control; integración SCADA; Sopladores VFD para capacidad de respuesta. Oportunidad 4: Mantenimiento del difusor: reducción de DWP (ahorro del 8 al 20 %) Los difusores sucios producen burbujas más grandes con menor SOTE y aumentan el DWP, lo que significa que el soplador debe trabajar más para empujar el mismo aire. El efecto combinado de los difusores sucios a DWP = 100 mbar frente a DWP = 20 mbar es un aumento del 15 al 25 % en la energía por unidad de oxígeno transferida. La Agencia de Protección Ambiental de los Estados Unidos ha informado que la implementación de un sistema de control de aireación diseñado adecuadamente reduce la energía de aireación entre un 25 y un 40 por ciento. Pero este ahorro sólo se puede lograr cuando los difusores están limpios: un sistema de difusor sucio anula los beneficios del control avanzado. Orden de prioridad de mantenimiento de los difusores: Limpieza con aire comprimido (coste cero, trimestral): recupera entre un 5% y un 15% de SOTE en sistemas con contaminación biológica Limpieza ácida (costo moderado, anual en áreas de agua dura): recupera el aumento de DWP relacionado con la incrustación Reemplazo de membrana (costo de capital, ciclo de 5 a 10 años): se requiere cuando el DWP permanece >80 mbar después de la limpieza química Consulte el artículo de DWP para conocer el marco completo de decisiones de mantenimiento. Oportunidad 5: Actualización de la tecnología de sopladores (ahorro del 20% al 35%, uso intensivo de capital) Si la planta se construyó con sopladores de raíces de tres lóbulos que funcionan por encima de una contrapresión de 0,5 bar (como lo hacen muchas plantas, ya que los sopladores de raíces fueron la tecnología predeterminada durante décadas), reemplazarlos con turbosopladores de alta velocidad o sopladores de tornillo rotativo ofrece ganancias de eficiencia significativas. Actualización del soplador Ganancia máxima de eficiencia Ahorro de energía (indicativo) venganza Raíces → Tornillo giratorio (misma presión) 10 a 15 puntos porcentuales 15-20% 4 a 7 años Raíces → Turbo de alta velocidad 15 a 25 puntos porcentuales 20-30% 5 a 9 años Centrífuga multietapa → Turbo 8 a 15 puntos porcentuales 10-20% 5 a 8 años Agregue VFD al soplador de tornillo existente 8–15 % con carga parcial 10-20% 2 a 4 años El reemplazo del soplador es la intervención con mayor costo de capital, pero ofrece los ahorros más duraderos: las ganancias de eficiencia son independientes del comportamiento del operador y no se degradan sin una falla mecánica importante. Paso 5: Cuantificar los ahorros: el resultado de la auditoría Una auditoría energética de aireación completa ofrece una matriz de ahorro: cada oportunidad cuantificada en kWh/año y $/año, con un costo de implementación estimado y un período de recuperación simple. Ejemplo de resultado de auditoría: planta municipal de 10 000 m³/día, carga de soplador de 191 kW, electricidad de 0,10 $/kWh: Oportunidad Ahorro de energía Ahorro anual Costo de implementación Recuperación sencilla Punto de ajuste de OD 2,0 → 1,5 mg/L (reprogramación del PLC) 15% $25,000 $2,000 1 mes Limpieza por explosión del difusor limpieza con ácido 12% $20,000 $5,000 3 meses VFD en soplador de plomo 18% $30,000 $40,000 16 meses Implementación ABAC 20% $33,000 $80,000 29 meses Reemplazo del soplador (raíces → turbo) 25% $42,000 $250,000 71 meses Nota: los ahorros no son totalmente aditivos: la reducción del punto de ajuste de DO y ABAC abordan problemas superpuestos. Ahorro realista combinado de las cinco medidas: 35-50% de la energía de aireación de referencia, y la mayor parte del ahorro se puede lograr en 3 años solo con las tres primeras medidas. Estrategias de control de aireación por tamaño de planta Las EDAR pequeñas se benefician de los métodos de control de encendido/apagado y PID, lo que resulta en un ahorro de energía del 10 al 25 % y reducciones del nivel de OD del 5 al 30 %. El control en cascada y el control predictivo de modelos mejoran la eficiencia energética entre un 15% y un 30% en las EDAR de tamaño mediano. Las EDAR avanzadas que utilizan MPC integrado con inteligencia artificial y aprendizaje automático pueden reducir el uso de energía entre un 30% y un 40%. Tamaño de planta Estrategia de control adecuada Ahorro de energía realista Ajuste manual de OD del ventilador de encendido/apagado 5-15% 1.000–5.000 m³/día PID DO control VFD 15-25% 5.000–20.000 m³/día Control de OD en cascada ABAC VFD 20–35% > 20.000 m³/día Coordinación multisoplador MPC ABAC 25-40% > 50.000 m³/día Instrumentación completa de predicción de carga MPC AI/ML 30–45% El crédito de desnitrificación: recuperación gratuita de oxígeno Uno de los ahorros energéticos que más frecuentemente se pasa por alto en plantas con zonas anóxicas. Durante la desnitrificación, las bacterias utilizan NO₃ como aceptor de electrones en lugar de O₂, recuperando eficazmente oxígeno de la molécula de nitrato. Crédito de oxígeno = 2,86 kgO₂ por kg NO₃-N reducido Para una planta que desnitrifica 15 mg/L NO₃ de un caudal de 10.000 m³/día: NO₃ reducido = 15 × 10.000 / 1.000 = 150 kg NO₃-N/día Crédito de oxígeno = 150 × 2,86 = 429 kgO₂/día A SAE = 2,5 kgO₂/kWh, este crédito vale: 429 / 2,5 = 172 kWh/día = $6200/año Las plantas que tienen zonas anóxicas pero no tienen en cuenta el crédito de desnitrificación en su lógica de control de sopladores están sobreaireando y desperdiciando energía equivalente a este crédito todos los días. Lista de verificación de auditoría rápida: 30 minutos en la sala de sopladores Ejecute esta lista de verificación antes de encargar una auditoría completa; identifica las tres victorias rápidas más comunes: 1. Lea la presión de descarga del soplador y calcule el DWP Si DWP > 60 mbar → se necesita limpieza del difusor → potencial de ahorro de energía del 10 al 15 % 2. Verifique el punto de operación del soplador versus la curva de diseño Si los ventiladores funcionan a 3. Lea el DO promedio de las tendencias SCADA (últimos 7 días) Si el promedio de OD > 2,5 mg/L en cualquier momento del día → sobreaireación → reducción del punto de ajuste o candidato ABAC 4. Compare la potencia real del ventilador con los requisitos teóricos. Calcule el AOR a partir de la carga del afluente, conviértalo a SOTR, calcule la potencia teórica del ventilador Si la potencia real del ventilador > 130 % de la teórica → brecha de eficiencia de > 30 % → se justifica la auditoría del ventilador 5. Verifique la variación diurna en la potencia del ventilador. Si el ventilador funciona a velocidad constante independientemente de la hora del día → sin control de seguimiento de carga → el control VFD DO es la intervención prioritaria Resumen: Hoja de ruta de mejora de SAE SAE actual Acción prioritaria SAE esperado después de la acción Revisión del punto de ajuste de OD de limpieza del difusor 1,8–2,2 1,5–2,0 kgO₂/kWh Agregar control VFD DO 2.2–2.8 2,0–2,5 kgO₂/kWh Agregue ABAC para optimizar la cobertura del difusor 2,5–3,5 2,5–3,5 kgO₂/kWh Actualización de la tecnología del soplador si tiene más de 10 años 3,5–4,5 > 3,5 kgO₂/kWh Bien optimizado: céntrese en el mantenimiento del difusor mantener Productos relacionados: Los difusores de disco de burbuja fina, los difusores de placa, los difusores de tubo y la manguera de aireación de Nihao respaldan las optimizaciones del lado del difusor descritas en este marco de auditoría. Mantener un DWP bajo mediante la selección de membranas de EPDM o silicona y una limpieza regular es la intervención con mayor retorno de la inversión y menor capital disponible para la mayoría de los operadores de plantas. Contacto [email protected] para apoyo en la evaluación del sistema difusor.

May 29, 2026

Membrana de nitrocelulosa versus membrana de PVDF: ¿cuál debería utilizar?

Respuesta directa: Para la mayoría de las transferencias Western, el PVDF es el valor predeterminado más seguro: tiene una mayor capacidad de unión a proteínas (170–200 µg/cm² frente a 80–100 µg/cm²), mejor durabilidad mecánica y admite la extracción y el reprobado. Pero la nitrocelulosa no es inferior: tiene un fondo más bajo, no tiene paso de activación con metanol y es mejor para proteínas pequeñas ( Cómo funcionan ambas membranas Tanto la nitrocelulosa como el PVDF son membranas de camino tortuoso — las proteínas migran a través de una red tridimensional de poros interconectados y se unen a la superficie interna, no solo a la cara externa. Esta estructura proporciona a ambas membranas una superficie de unión efectiva mucho mayor de lo que sugieren sus dimensiones planas. El mecanismo de unión difiere: nitrocelulosa Se une a proteínas a través de interacciones hidrofóbicas y fuerzas electrostáticas. Es naturalmente hidrófilo: se humedece inmediatamente mediante tampones acuosos sin ningún tratamiento previo. PVDF (difluoruro de polivinilideno) se une a través de interacciones hidrofóbicas y dipolo-dipolo, lo que le otorga una mayor afinidad total por la mayoría de las proteínas. Es hidrofóbico: debe humedecerse previamente con metanol antes de entrar en contacto con el tampón de transferencia acuoso, o la proteína no se unirá. Esta diferencia en el comportamiento de humectación es la fuente más común de falla en la transferencia de PVDF en el laboratorio. Una membrana de PVDF que se seca a mitad del experimento debe volverse a humedecer antes de continuar. Comparación cabeza a cabeza Parámetro nitrocelulosa PVDF Capacidad de unión a proteínas 80–100 µg/cm² 170–200 µg/cm² Mecanismo de encuadernación Electrostático hidrofóbico Dipolo-dipolo hidrofóbico Se requiere humectación previa con metanol No si Durabilidad mecánica Frágil, se desgarra fácilmente Duro, químicamente resistente Ruido de fondo Bajo Moderado (mayor con fluorescencia) Sensibilidad (proteínas de baja abundancia) moderado Alto Mejor rango de MW Bajo MW ( Alto MW (> 100 kDa) Desnudándose y reprobando Difícil: pérdida de señal Excelente Detección de fluorescencia No recomendado (alta autofluorescencia) si — use low-fluorescence PVDF Espectrometría de masas (MS) aguas abajo No si Secuenciación de proteínas (degradación de Edman) No si Transferencia de ácido nucleico (ADN/ARN) si No Costo relativo Bajoer Altoer El factor de peso molecular: en qué se equivocan la mayoría de los protocolos El aspecto más comúnmente mal entendido de la selección de membranas es la relación entre el peso molecular y la elección de la membrana. El consejo convencional –“use PVDF para la detección sensible, nitrocelulosa para el trabajo rutinario”– pasa por alto un matiz crítico. Un estudio sistemático de 2021 publicado en Informes Científicos compararon la capacidad de unión de ambas membranas a través de proteínas de peso molecular bajo, medio y alto. Los hallazgos fueron: Para Proteínas de bajo peso molecular ( La nitrocelulosa mostró una sensibilidad de unión y detección igual o superior en comparación con el PVDF. Para Proteínas de peso molecular medio y alto (>50 kDa): PVDF mostró una unión y una sensibilidad significativamente mejores La razón se relaciona con la composición del buffer de transferencia. Los protocolos de transferencia de nitrocelulosa suelen incluir metanol en el tampón de transferencia. El metanol reduce el tamaño de los poros del gel durante la electrotransferencia, lo que evita que las proteínas pequeñas regresen a través del gel, mejorando la retención de proteínas pequeñas en la membrana. Sin embargo, este mismo metanol reduce la movilidad de proteínas grandes fuera del gel, lo que perjudica su eficiencia de transferencia para objetivos de alto PM. PVDF no requiere metanol en el tampón de transferencia. Sin metanol, las proteínas grandes se transfieren de manera más eficiente, razón por la cual el PVDF supera consistentemente a la nitrocelulosa para proteínas por encima de 100 kDa. Guía práctica de selección de MW: Proteína diana PM Membrana recomendada Razón nitrocelulosa (0.2 µm) Mejor retención de proteínas pequeñas; el metanol en buffer ayuda 15–30 kDa nitrocelulosa or PVDF Cualquiera de los dos es aceptable; Carolina del Norte ligeramente preferido 30-100 kDa PVDF Altoer binding capacity, reliable detection > 100 kDa PVDF (tampón de transferencia sin metanol) El metanol Carolina del Norte perjudica la transferencia de proteínas grandes Múltiples objetivos que abarcan un amplio rango de MW PVDF Más consistente en toda la gama Selección del tamaño de los poros Ambas membranas están disponibles en tres tamaños de poro estándar. El tamaño de los poros es una decisión independiente del material de la membrana; elija ambos de forma independiente. Tamaño de poro Mejor para Notas 0,1 µm Proteínas Altoest retention, highest background risk 0,2 µm Proteínas Buen equilibrio para proteínas pequeñas. 0,45 micras Proteínas > 20 kDa; aplicaciones estándar Valor predeterminado para la mayoría de los Western Blots Regla: Cuando la proteína objetivo es pequeña ( Compatibilidad del método de detección La elección de la membrana debe alinearse con su estrategia de detección. Quimioluminiscencia (HRP/ECL) Ambas membranas son totalmente compatibles. Este es el método de detección más común y el menos discriminatorio: cualquiera de las membranas funciona. Si todos los demás factores son iguales y está utilizando ECL, elija según el peso molecular de la proteína y las necesidades de reprobado. Fluorescencia (IR cercano, multiplex de dos colores) Utilice PVDF de baja fluorescencia. La nitrocelulosa estándar tiene una alta autofluorescencia que se filtra en los canales de detección de fluorescencia: produce un fondo elevado que oscurece las señales débiles y hace que la multiplexación de dos colores no sea confiable. El PVDF estándar también tiene una autofluorescencia moderada. Para Western blot basado en fluorescencia (p. ej., sistemas LI-COR Odyssey), especifique PVDF de baja fluorescencia explícitamente: es una categoría de producto distinta, no solo PVDF estándar. Colorimétrico (AP/BCIP-NBT, HRP/DAB) Ambas membranas son compatibles. La nitrocelulosa tiende a dar un fondo más bajo con sustratos colorimétricos debido a mejores características de bloqueo. Radiactivo (³²P, ¹²⁵I) Ambos compatibles. La nitrocelulosa es el estándar histórico para la detección radiactiva y ligeramente preferida para esta aplicación. Decapado y reprobado Si su experimento requiere sondear la misma membrana con más de un anticuerpo primario, ya sea secuencialmente para diferentes objetivos o después de quitarla para volver a sondear con un control de carga, la durabilidad de la membrana se vuelve crítica. Nitrocelulosa estándar es frágil. Los protocolos de extracción que implican tampones SDS a alta temperatura o agentes reductores (β-mercaptoetanol) dañan mecánicamente la membrana y provocan la pérdida de proteínas. La señal después de la segunda sonda suele ser del 30 al 60% de la primera. Después de tres ciclos, la membrana suele quedar inutilizable. Nitrocelulosa soportada (respaldo de poliéster o nailon) es significativamente más duradero y puede soportar el desmontaje y el reprobado mejor que el NC sin soporte, pero sigue siendo inferior al PVDF. PVDF es químicamente resistente y mecánicamente robusto. Soporta múltiples ciclos de pelado con una mínima pérdida de señal. Las membranas de PVDF se han reprobado con éxito entre 5 y 7 veces en flujos de trabajo de investigación exigentes. Requisito de reprobar Membrana recomendada Sonda única, sin reprobar Ya sea: elija por MW y método de detección Sólo control de carga (2 sondas) Compatible con NC o PVDF 3 sondas o múltiples ciclos de extracción Solo PVDF Guarde la membrana y reprobe meses después PVDF (almacenar en seco); NC se degrada con el tiempo La cuestión del metanol: implicaciones del tampón de transferencia Humedecer previamente el PVDF en metanol antes de la transferencia no es opcional, sino obligatorio. El PVDF es hidrofóbico: si la membrana entra en contacto con el tampón de transferencia acuoso antes de la activación del metanol, la tensión superficial impide la penetración del tampón y la proteína no se unirá. El resultado es una membrana en blanco sin bandas, lo cual es una causa común de fallas en las transferencias Western de PVDF en laboratorios sin experiencia. Protocolo de activación de PVDF: Remoje la membrana en metanol al 100% durante 15 a 30 segundos hasta que se vuelva translúcida. Enjuague brevemente en el tampón de transferencia (30 segundos) Equilibrar en el buffer de transferencia durante 5 minutos Proceda inmediatamente a la transferencia; no permita que el PVDF se seque Para el búfer de transferencia en sí: Con nitrocelulosa: El tampón Towbin estándar (Tris 25 mM, glicina 192 mM, metanol al 20%) es el predeterminado. El metanol en el tampón mejora la retención de proteínas pequeñas pero perjudica la transferencia de proteínas grandes. Con PVDF: No se requiere metanol en el tampón de transferencia para la activación de la membrana (el prehumedecimiento se encarga de eso). Para proteínas grandes (> 100 kDa), el uso de un tampón de transferencia bajo en metanol (5–10%) o sin metanol con SDS al 0,1% mejora significativamente la eficiencia de la transferencia. Cuando la nitrocelulosa es la mejor opción A pesar de la superioridad general del PVDF en capacidad de unión y durabilidad, la nitrocelulosa gana en escenarios específicos: Proteínas pequeñas ( El tampón de transferencia de metanol NC retiene proteínas pequeñas mejor que el PVDF sin metanol. Para objetivos como histonas (11 a 17 kDa), β-actina (42 kDa, cerca del límite) y citocinas (8 a 25 kDa), NC funciona de manera comparable o mejor. Aplicaciones rutinarias de un solo uso con abundantes proteínas: Si el objetivo es muy expresivo, el ruido de fondo importa más que la sensibilidad y NC proporciona un fondo más bajo. Para una transferencia de control de calidad de rutina en una proteína de alta expresión sin reprobar, NC es más barata y sencilla. Sin tolerancia al metanol: Algunos laboratorios evitan el metanol por motivos de seguridad, eliminación de desechos o porque su sistema de transferencia es incompatible con tampones con alto contenido de metanol. NC elimina esta preocupación por completo. Detección de ácido nucleico (transferencias Southern/Northern): NC es compatible con la hibridación de ADN y ARN. El PVDF no es adecuado para la transferencia de ácidos nucleicos. Transferencia de puntos y transferencia de ranuras: NC es el estándar histórico para estas aplicaciones y sigue siendo ampliamente utilizado. Cuando el PVDF no es negociable Análisis posterior de espectrometría de masas: Si tiene la intención de escindir bandas de proteínas y enviarlas para su identificación o secuenciación por LC-MS/MS, PVDF es la única membrana compatible. La nitrocelulosa es incompatible con la degradación de Edman (secuenciación de proteínas) y con la mayoría de los protocolos de preparación de muestras de MS. Western blot basado en fluorescencia: PVDF de baja fluorescencia es el único formato de membrana compatible con la multiplexación de fluorescencia NIR. La autofluorescencia NC la hace inutilizable. Proteínas de alto peso molecular (>100 kDa): Las bandas consistentes y de alta calidad para objetivos grandes (por ejemplo, mTOR a 289 kDa, titina a 3000 kDa) requieren PVDF con un tampón de transferencia bajo en metanol o libre de metanol. Múltiples ciclos de reprobado: Cualquier diseño de experimento que requiera más de dos rondas de extracción y redetección debe utilizar PVDF. Almacenamiento de membrana a largo plazo: Las membranas de PVDF se pueden almacenar secas a temperatura ambiente y rehidratar meses o años después sin pérdida de señal. NC se degrada con el tiempo y el almacenamiento. Solución de problemas: problemas comunes por tipo de membrana problema Membrana probable causa Arreglar Sin bandas en PVDF PVDF Membrana secada durante el experimento; activación omitida Rehumedecer en metanol; Nunca deje que el PVDF se seque a mitad del experimento. Alto background with fluorescence NC o PVDF estándar Autofluorescencia Cambie a PVDF de baja fluorescencia Señal débil para proteínas grandes (> 100 kDa) en NC NC El metanol perjudica la transferencia de proteínas grandes. Cambie a PVDF, use un tampón de transferencia con bajo contenido de metanol Pérdida de señal después de pelar NC NC Fragilidad mecánica de NC sin soporte. Cambie a PVDF o NC compatible Bandas débiles después de la humectación previa con metanol del PVDF PVDF Tampón no equilibrado después del metanol; membrana parcialmente seca Asegure el equilibrio completo de 5 minutos en el tampón de transferencia Faltan pequeñas proteínas en la membrana. Cualquiera Tamaño de poro incorrecto (0,45 µm) Utilice un tamaño de poro de 0,2 µm para proteínas Transferencia desigual a través de la membrana Cualquiera Contacto desigual con el gel; burbujas de aire Desenrollar burbujas de aire; asegurar una presión uniforme en el casete de transferencia Resumen: marco de decisión Utilice nitrocelulosa si: Proteína diana PM La proteína está altamente expresada (objetivo abundante, desea fondo bajo) Solo una sonda: no es necesario reprobar La detección es colorimétrica o quimioluminiscencia. La aplicación es la transferencia de ácido nucleico (Sur/Norte) El presupuesto es limitado; transferencia de rutina de alto rendimiento Utilice PVDF si: Proteína diana PM > 50 kDa, especialmente > 100 kDa La proteína es escasa (proteínas de señalización, factores de transcripción) Se requieren múltiples sondas o ciclos de extracción La detección se basa en fluorescencia (use PVDF de baja fluorescencia) La aplicación posterior es la espectrometría de masas o la secuenciación de proteínas. La membrana debe almacenarse y reprobarse más tarde. Cuando realmente no importa: Ambas membranas producen resultados comparables para proteínas abundantes de peso molecular medio (30 a 80 kDa) detectadas por quimioluminiscencia con un solo anticuerpo. Si su objetivo es la β-actina, GAPDH u otra proteína doméstica altamente expresada en cantidades de carga normales, cualquiera de las membranas funciona. Utilice lo que ya esté en el laboratorio.

May 20, 2026

Cómo leer la caída de presión del difusor: lo que realmente significa el aumento del DWP

Respuesta directa: La presión húmeda dinámica (DWP) es la caída de presión a través de una membrana difusora sumergida mientras fluye el aire; es el indicador más confiable del estado del difusor. Un nuevo difusor de disco de EPDM tiene un DWP de 10 a 30 mbar. Cuando el DWP se eleva por encima de 50 a 70 mbar, la contaminación reduce la transferencia de oxígeno y desperdicia energía del ventilador. Cuando el DWP supera los 100 mbar y no se recupera después de la limpieza, la membrana está envejecida y necesita ser reemplazada. No es necesario drenar el tanque para saber esto: puede calcular el DWP desde la sala de sopladores en menos de cinco minutos. Lo que realmente mide DWP La mayoría de los operadores consideran la presión de descarga del soplador como un número único. En realidad, es la suma de cuatro componentes: Presión total de descarga del ventilador = Cabeza hidrostática Pérdidas por fricción en la tubería Pérdidas en cabezal/laterales DWP cabeza hidrostática — el peso de la columna de agua sobre los difusores. Fijado por la profundidad del tanque. A 5 m de profundidad: ~490 mbar. No cambia. Pérdidas por fricción de tuberías — caída de presión en la tubería de suministro de aire. Fijado por diámetro de tubería y caudal. Cambia ligeramente con el flujo pero es predecible. Pérdidas de cabecera/laterales — pérdidas menores a través de accesorios, válvulas y conexiones de montura. También predecible. DWP — la presión necesaria para empujar el aire a través de la propia membrana difusora. Esta es la única variable que cambia con el ensuciamiento y el envejecimiento. Esto significa que si la presión total de descarga del ventilador aumenta con un flujo de aire constante y una profundidad del tanque constante, es casi seguro que la causa sea DWP en aumento — los difusores están sucios o envejecidos. Cómo calcular DWP sin ingresar al tanque No necesita un sensor de presión en el difusor. El método de campo estándar utiliza lecturas de la sala de sopladores: DWP = P_soplador - P_hidrostático - P_tubería Paso a paso: Paso 1: leer la presión de descarga del soplador Tome la lectura de la presión manométrica en la salida del soplador (o en el grifo de presión más cercano en el cabezal de aire principal). Registre en mbar o kPa. Paso 2: Calcular la cabeza hidrostática Cabeza hidrostática (mbar) = profundidad del agua sobre los difusores (m) × 98,1 Ejemplo: difusores a 5,5 m de profundidad → 5,5 × 98,1 = 540 mbar Paso 3: Estimar las pérdidas en las tuberías Para un sistema de aireación bien diseñado con flujo de funcionamiento normal, las pérdidas por fricción de las tuberías suelen ser de 30 a 60 mbar en total. Utilice el valor de diseño de la documentación original del sistema o mídalo tomando una lectura de presión justo encima de la rejilla del difusor durante una prueba de puesta en marcha de agua limpia. Paso 4: Calcular DWP DWP = P_soplador - cabeza hidrostática - pérdidas en tubería Ejemplo resuelto: Presión de descarga del soplador: 720 mbar Profundidad del agua: 5,5 m → hidrostático: 540 mbar Pérdidas en tubería (valor de diseño): 50 mbar DWP = 720 - 540 - 50 = 130 mbar 130 mbar está muy por encima del umbral de advertencia de 50 a 70 mbar; este sistema necesita limpieza o inspección de la membrana. Valores de referencia de DWP: qué es normal y qué es una advertencia DWP (mbar) Condición Interpretación acción 5–30 Nuevo/recién limpiado Excelente: membrana completamente abierta Ninguno 30–50 Funcionamiento normal (0 a 12 meses) Bueno: formación de película biológica menor Monitorear mensualmente 50–70 Advertencia temprana de incrustaciones SOTE disminuye ~5–10% Programe la limpieza dentro de los 3 meses 70-100 Ensuciamiento moderado SOTE disminuye entre un 10% y un 20%, la energía del ventilador aumenta Limpiar en 4 a 6 semanas 100–150 Ensuciamiento severo o envejecimiento prematuro SOTE disminuye entre un 20% y un 35%, el ventilador se acerca al límite de presión Limpiar inmediatamente; evaluar el estado de la membrana > 150 Envejecimiento severo o descamación Membrana rígida: DWP no se recuperará completamente después de la limpieza Planificar el reemplazo de membranas Valores para difusores de discos de EPDM con flujo de aire de funcionamiento estándar (2–6 Nm³/h por disco). Ajustar umbrales ±20% para formatos de difusor de tubo o silicona. Tres causas del aumento del DWP y por qué importan de manera diferente El aumento del DWP no es un solo problema: son tres problemas diferentes con diferentes causas, diferentes respuestas de limpieza y diferentes implicaciones a largo plazo. Tratarlos de forma idéntica es el error de mantenimiento más común. Causa 1: contaminación biológica Qué es: En la superficie exterior de la membrana se acumula una biopelícula de bacterias, hongos y polisacáridos extracelulares. La película bloquea algunas microperforaciones y aumenta la resistencia al flujo de aire. Tasa de aumento: Gradual: normalmente de 1 a 3 mbar/mes en aguas residuales municipales normales. Más rápido en aplicaciones industriales con alto contenido de DBO, sistemas de operación intermitente donde la biopelícula crece durante períodos de inactividad o sistemas integrados de lodos activados de película fija (IFAS) y coaireación MBBR donde los fragmentos de biopelícula se desprenden de los soportes y se depositan directamente sobre las superficies de la membrana difusora. Firma DWP: Aumento lento y constante a lo largo de meses. DWP aumenta proporcionalmente con el tiempo en servicio. Respuesta de limpieza: Ráfaga de flujo de aire alto (limpieza por sobretensión): aumenta momentáneamente el aire hasta el flujo nominal máximo durante 15 a 30 minutos. La membrana se extiende más allá de su apertura operativa normal, agrietando mecánicamente la capa de biopelícula. El DWP normalmente cae entre 20 y 40 mbar después de una limpieza en ráfaga exitosa. Para biopelículas más espesas, un remojo con hipoclorito (1000 a 2000 mg/l de cloro libre, 4 a 8 horas) es más eficaz. Implicaciones a largo plazo: Totalmente reversible si se gestiona de forma proactiva. Las incrustaciones biológicas no dañan permanentemente la membrana. Causa 2: incrustaciones inorgánicas (CaCO₃, sílice, Ca-P) Qué es: El carbonato de calcio (proveniente del agua dura), la sílice, el fosfato de calcio y los depósitos de hierro precipitan en la superficie de la membrana y en el interior de las microperforaciones. A diferencia de la biopelícula, la descamación es rígida: no se flexiona con la membrana y restringe progresivamente la apertura de los poros. Tasa de aumento: Más rápido que la contaminación biológica en agua dura. Con una dureza de 400 mg/L (como CaCO₃), el DWP de la membrana de EPDM aumentó en un 126 %, la silicona en un 34 % y el poliuretano en un 304 % en 50 días, aunque la tasa de aumento se desaceleró significativamente durante los siguientes 60 días de operación. Firma DWP: Aumento inicial más rápido que la incrustación biológica, luego se estabiliza parcialmente a medida que la incrustación de la superficie exterior alcanza el equilibrio. Un signo de diagnóstico clave: DWP se recupera menos completamente después de una limpieza por explosión que con incrustaciones biológicas únicamente. Respuesta de limpieza: Limpieza con ácido: ácido cítrico (solución de 2 a 5 %) o ácido clorhídrico diluido (1 a 2 %) que circula a través de la rejilla del difusor o se aplica mediante remojo por drenaje. El ácido disuelve los depósitos de CaCO₃. Debe ir seguido de un enjuague minucioso con agua antes de volver al servicio. Para la limpieza in situ sin deshidratación, la inyección de ácido cítrico en la línea de suministro de aire es una opción: la niebla ácida entra en contacto con la membrana desde el interior de las perforaciones. Implicaciones a largo plazo: Parcialmente reversible. La descamación en etapa temprana ( Dureza del agua y selección de membrana: Dureza del agua Riesgo EPDM DWP Riesgo de silicona DWP Recomendación Bajo muy bajo Cualquiera de las membranas 150–300 mg/L CaCO₃ moderado Bajo EPDM aceptable; silicona preferida 300–500 mg/L CaCO₃ Alto moderado Se prefiere mucho la silicona > 500 mg/L CaCO₃ muy alto Alto Limpieza trimestral de EPDM o silicona recubierta de PTFE Causa 3: Envejecimiento de la membrana (pérdida y endurecimiento del plastificante) Qué es: Las membranas de EPDM contienen aceites plastificantes que mantienen el caucho flexible. Tras años de funcionamiento, estos aceites se filtran a las aguas residuales. A medida que disminuye el contenido de plastificante, la membrana se vuelve más rígida: requiere más presión para estirarse la misma distancia y abrir la misma apertura de poro. Esto se mide como un aumento de la dureza Shore A. Tasa de aumento: Lento: normalmente entre 3 y 10 años de funcionamiento continuo. Acelerado por altas temperaturas (>30°C), aguas residuales con alto pH (pH > 9) y exposición a aceites/disolventes. Firma DWP: La investigación sobre difusores después de 1,5 a 15 años de funcionamiento encontró que el envejecimiento en realidad conducía a una reducido DWP de 5 a 10 mbar en algunos casos, pero causó hasta un 25 % de pérdida de SOTE, que fue mayor que la pérdida de SOTE atribuible únicamente a la contaminación (menos del 12 %). Este hallazgo contradictorio significa que el envejecimiento puede degradar significativamente el rendimiento de la transferencia de oxígeno sin producir un pico dramático de DWP, lo que hace que sea más difícil de detectar solo mediante el monitoreo de la presión. Diagnóstico clave: El DWP después de una limpieza completa con hipoclorito ácido que no regresa a valores casi nuevos ( Respuesta de limpieza: Ninguno efectivo. El envejecimiento es irreversible. Una vez que el DWP después de la limpieza supere persistentemente los 80-100 mbar, programe el reemplazo de la membrana. La prueba escalonada: diagnosticar el estado del sistema en 30 minutos Una sola lectura de DWP le indica el estado actual. un prueba de paso le indica si los difusores están en buen estado o fallan bajo carga y detecta la suciedad temprana antes de que se vuelva grave. Procedimiento: Comience desde el flujo de aire de funcionamiento normal Aumente el flujo de aire en incrementos de aproximadamente 10 a 15 % del flujo nominal por paso En cada paso, espere de 3 a 5 minutos para que se estabilice la presión y luego registre la presión de descarga del soplador. Calcule DWP en cada paso usando la fórmula anterior Trazar DWP versus tasa de flujo de aire Interpretando la curva: Forma de curva Diagnóstico Pendiente suave y lineal: el DWP aumenta proporcionalmente con el flujo Sistema saludable: resistencia operativa normal Pendiente pronunciada: el DWP aumenta más rápido de lo que aumenta el flujo Incrustaciones presentes: los poros están parcialmente bloqueados, asfixiándose bajo carga. Plano con caudal bajo, luego muy empinado con caudal alto Descamación o envejecimiento severo: perforaciones bloqueadas; Sólo algunos se abren bajo alta presión. Irregular/errático: sin curva suave Ensuciamiento no uniforme a lo largo de la rejilla del difusor, o una zona gravemente más sucia que otras Un difusor de disco de burbuja fina en buen estado con un flujo de aire nominal (4 Nm³/h por disco) debería producir un DWP de 20 a 40 mbar. Si la curva de prueba escalonada muestra que el DWP supera los 60 mbar con el flujo nominal, se garantiza una limpieza proactiva. DWP y SOTE: El costo energético oculto del ensuciamiento El aumento del DWP no sólo sobrecarga el soplador, sino que simultáneamente reduce la eficiencia de transferencia de oxígeno de los difusores. Los dos efectos se combinan entre sí: Efecto 1: el soplador trabaja más duro: Un DWP más alto significa una presión de descarga total del soplador más alta requerida para mantener el mismo flujo de aire. Dado que el consumo de energía del soplador aumenta aproximadamente linealmente con la presión, un aumento de DWP de 50 mbar a una presión total inicial de 600 mbar representa aproximadamente un aumento de energía del soplador del 8% para el mismo flujo de aire. Efecto 2 — Cae el SOTE: Las membranas sucias producen burbujas más grandes y menos uniformes. Las burbujas más grandes tienen una menor relación superficie-volumen y un tiempo de residencia más corto en la columna de agua; ambos reducen la transferencia de oxígeno por unidad de aire. Impacto combinado del fouling en una planta de 10.000 m³/día (indicativo): nivel DWP SOTE (pariente) Energía del ventilador (relativa) Prima anual de coste de energía 20 mbar (nuevo) 100% 100% Línea de base 50 mbar (6 a 12 meses) ~92% ~108% $8,000–15,000/año 100 mbar (falta) ~80% ~118% $25,000–45,000/año 150 mbar (muy sucio) ~65% ~130% $50,000–80,000/año Costoos indicativos de $0,08/kWh de electricidad, carga básica del ventilador de 200 kW. Esta es la razón por la que los supervisores de mantenimiento deben controlar el DWP a través de SCADA: un aumento gradual en la presión de descarga del soplador, por ejemplo, de 7,0 psi a 8,5 psi durante seis meses a flujo constante, es el sistema de alerta temprana para una contaminación grave del difusor. Esperar hasta que se activen las alarmas de OD significa que el problema ya lleva meses costando dinero. Monitoreo DWP: manual versus continuo Enfoque Cost Frecuencia Sensibilidad Lo mejor para Lectura del indicador del soplador manual muy bajo Mensual o trimestral Bajo — misses gradual trends Plantas pequeñas, Registrador de datos de presión portátil en el cabezal del soplador Bajo Continuo durante los períodos de registro Medio: bueno para capturar tendencias Plantas medianas, auditorías periódicas. Transmisor de presión fijo SCADA tendencia Medio Continuo Alto — catches gradual and sudden changes Plantas municipales >5.000 m³/día Monitoreo de presión por zona en cabezales laterales Alto Continuo muy alto — identifies which zone is fouling Grandes plantas, múltiples zonas independientes. Práctica mínima recomendada: Cálculo manual mensual de DWP a partir de lecturas del medidor del ventilador, registrado en una hoja de cálculo de tendencias. Si el DWP aumenta más de 20 mbar en cualquier mes, o excede los 70 mbar en total, inicie la limpieza dentro de las 4 semanas. Mejores prácticas para plantas municipales: Tendencia SCADA continua de la presión de descarga del ventilador normalizada al caudal de aire. Establezca una alerta cuando el índice DWP normalizado por presión aumente un 15 % por encima de la línea base posterior a la limpieza. Árbol de decisiones de mantenimiento Cuando el DWP esté aumentando, siga esta secuencia: Confirme que la lectura sea real: verifique que las sondas de OD estén calibradas, verifique que el filtro de entrada del soplador no esté bloqueado (el filtro de entrada bloqueado aumenta la presión de descarga independientemente del DWP del difusor) Verifique que la profundidad del agua no haya cambiado (por ejemplo, ajuste del vertedero, cambio de nivel estacional) Calcule el DWP usando la fórmula; confirme que esté por encima del umbral Ejecute una prueba escalonada: determine si la pendiente es gradual (incrustación biológica) o empinada/irregular (incrustación o envejecimiento). Si se sospecha contaminación biológica: realice primero una limpieza con aire explosivo (15 a 30 minutos al flujo nominal máximo) Vuelva a medir el DWP 24 horas después de la limpieza por ráfaga DWP cayó > 30 mbar → contaminación biológica confirmada, limpieza efectiva → repetir cada 3 a 6 meses DWP cayó Después de la limpieza con ácido, vuelva a medir el DWP DWP casi nuevo ( El DWP permanece > 80 mbar después de una limpieza química completa → envejecimiento de la membrana → reemplazo del plan Verifique la dureza Shore A si se sospecha que la membrana está envejecida; tome una muestra de la membrana de un difusor representativo y mida con un durómetro Resumen: Referencia rápida de DWP Medición Fórmula / Método Calcular DWP DWP = P_soplador - (profundidad × 98,1 mbar/m) - pérdidas en la tubería Umbral de advertencia de DWP > 50–70 mbar (difusor de disco EPDM) Umbral de reemplazo de DWP > 100 mbar persistentes después de la limpieza Indicador de tipo de incrustación Burst clean recupera DWP → biológico; se necesita limpieza con ácido → descamación; ninguno se recupera → envejeciendo Frecuencia de monitoreo Mínimo manual mensual; SCADA continuo para plantas > 5.000 m³/día prueba de paso Aumente el flujo en incrementos de 10 a 15 %; trazar DWP versus flujo; curva pronunciada = ensuciada Relacionado: Los difusores de disco de silicona y EPDM, los difusores de tubo, los difusores de placa y la manguera de aireación de Nihao están diseñados con membranas de orificio dinámico que resisten la suciedad y favorecen la autolimpieza con aire estallido. Para sistemas en áreas de agua dura (>300 mg/L CaCO₃), los difusores de membrana de silicona de Nihao proporcionan un aumento de DWP relacionado con la incrustación significativamente menor que el EPDM estándar. Contáctenos para obtener orientación sobre la selección de membranas.

May 14, 2026

¿Qué profundidad debe tener un tanque de aireación? Estándares de diseño y compensaciones

Respuesta directa: Para lodos activados convencionales con difusores de burbujas finas, la profundidad estándar de la industria es 4,5–6,0 metros . Este rango equilibra la eficiencia de la transferencia de oxígeno, los requisitos de presión del ventilador, la huella de suelo y el costo de la construcción civil. Los tanques poco profundos (7 m) ofrecen un SOTE excelente, pero requieren sopladores de alta presión que la mayoría de las instalaciones estándar no pueden justificar económicamente. La profundidad óptima para la mayoría de las plantas municipales e industriales es 5,0 a 6,0 metros — lo suficientemente profundo como para extraer el máximo valor de la aireación de burbujas finas, lo suficientemente poco profundo para raíces estándar o sopladores de tornillo. Por qué la profundidad es el factor más importante en el coste de la energía de aireación La aireación representa 50-70% del consumo total de energía en una planta de tratamiento de aguas residuales. La profundidad controla directamente la eficiencia con la que se utiliza esa energía. La relación es sencilla: cada metro adicional de profundidad de agua proporciona difusores de burbujas finas de aproximadamente 6-8% más SOTE (Eficiencia de transferencia de oxígeno estándar). Un difusor a 6 m transfiere aproximadamente el doble de oxígeno por metro cúbico de aire que el mismo difusor a 3 m, sin volumen de aire adicional. Esto significa que elegir un tanque de 6 m en lugar de uno de 4 m, para la misma capacidad de tratamiento, puede reducir el consumo de energía del ventilador entre un 25% y un 35% durante la vida útil de la planta. En una planta municipal de 50.000 m³/día que funciona desde hace 20 años, esa diferencia se mide en millones de dólares. Profundidad del tanque Aprox. SOTE (burbuja fina) OTE en alfa = 0,6 Consumo relativo de energía 3,0 metros 18-24% 11-14% Muy alto: línea de base 4,0 metros 24-32% 14-19% Alto 4,5 metros 27–36% 16-22% moderado 5,0 metros 30–40% 18-24% bueno 6,0 metros 36–48% 22-29% Bajo 7,0 metros 42–56% 25-34% muy bajo 8,0 metros 48–64% 29–38% Excelente, pero el costo del soplador aumenta Valores SOTE basados en difusores de membrana de burbuja fina con una inmersión del 6 al 8 % por metro. Alfa = 0,6 típico de AS municipal. Los ahorros de energía desde las profundidades son reales y agravantes. Pero tienen un costo: los tanques más profundos requieren una mayor presión de descarga del soplador, lo que cambia la selección de la tecnología del soplador, el costo de capital y la complejidad del mantenimiento. Esta es la principal desventaja en el diseño de la profundidad del tanque de aireación. Presión del soplador: la estricta restricción que determina la máxima profundidad práctica El soplador debe superar la presión hidrostática de la columna de agua sobre los difusores, más las pérdidas por fricción de la tubería, más la resistencia de la membrana (presión húmeda dinámica). El requisito total de presión de descarga es aproximadamente: Presión de descarga del ventilador (bar g) = profundidad del agua (m) × 0,098 pérdidas en la tubería (0,05–0,10 bar) DWP (0,05–0,15 bar) Profundidad del tanque Presión hidrostática Presión total típica del ventilador Tipo de soplador estándar 3,0–4,0 metros 0,29–0,39 barras 0,40–0,55 barras Soplador de raíces (tres lóbulos) 4,0–5,0 metros 0,39–0,49 barras 0,50–0,65 barras Soplador de raíces (límite superior) 5,0 a 6,0 metros 0,49-0,59 barras 0,60–0,75 barras Soplador de tornillo rotativo/turboventilador 6,0–7,0 metros 0,59–0,69 barras 0,70–0,85 barras Soplador turbo / centrífugo multietapa 7,0–9,0 metros 0,69–0,88 barras 0,80–1,05 barras Alto-pressure screw / special turbo > 9,0 metros > 0,88 barras > 1,0 bares Compresor: no soplador estándar El umbral de 5 m/0,5 bar es el límite más importante en la práctica. Los sopladores de raíces tradicionales (trilobulares) funcionan eficientemente por debajo de una contrapresión de 0,45 bar, lo que corresponde a profundidades de agua inferiores a aproximadamente 4 m. Una vez que la profundidad supera los 4,5-5,0 m y la contrapresión supera los 0,5 bar, los sopladores de raíces consumen desproporcionadamente más energía y su eficiencia cae drásticamente. En este punto, los sopladores de tornillo giratorio o los turboventiladores de alta velocidad se convierten en la tecnología correcta, pero con un mayor costo de capital. Esta es la razón por la que la gama de diseños de 4,5–6,0 metros domina: es lo suficientemente profundo como para lograr ganancias SOTE significativas en comparación con tanques poco profundos, mientras permanece dentro del rango operativo económico de los modernos sopladores de tornillo y turbo. Ir más allá de 6,0 a 7,0 m requiere un cambio radical en la tecnología de los sopladores y en los costos que la mayoría de los proyectos no pueden justificar a menos que el terreno esté severamente limitado. Estándares de diseño por región y tipo de proceso Diferentes marcos regulatorios y tradiciones de diseño producen diferentes normas de profundidad. Los ingenieros que trabajan a través de fronteras deben ser conscientes de estas diferencias. Estándar / Región Profundidad recomendada Notas China GB 50014 (WW municipal) 4,0 a 6,0 metros Burbuja fina; 4,5 m más común en la práctica Estándares de los diez estados de EE. UU. 3,0 a 9,0 m (10 a 30 pies) Amplia gama; 4,5–6 m típico para AS de burbuja fina UE (norma alemana para vehículos todo terreno) 4,5–6,0 metros Favorece firmemente los tanques profundos para la eficiencia energética Manual CPHEEO de la India 3,0–4,5 m Conservador: refleja la vieja herencia de la burbuja burda Japón 4,0–5,0 metros AS municipal estándar; más profundo para BNR Orientación del WaPUG del Reino Unido 4,0–5,5 metros Similar a la práctica de la UE Pautas de profundidad específicas del proceso: Proceso Profundidad recomendada Razón Lodos activados convencionales (CAS) 4,5–6,0 metros Optimización estándar de burbuja fina Zanja ampliada de aireación/oxidación. 3,5–4,5 metros Predomina la mezcla horizontal; profundidad menos crítica MBR (biorreactor de membrana) 3,5–5,0 metros La altura del módulo de membrana limita la inmersión efectiva SBR (reactor discontinuo de secuenciación) 4,0–5,5 metros El nivel de agua variable requiere un amortiguador de profundidad MBBR (reactor de biopelícula de lecho móvil) 4,0 a 6,0 metros Igual que CAS; la suspensión del transportador necesita una profundidad adecuada Aireación profunda del pozo 15 a 50 metros Aplicaciones especializadas en terrenos urbanos limitados Aireación de lagunas/estanques 1,5 a 3,0 metros Poco profundo por naturaleza; burbuja fina menos crítica Las 4 principales compensaciones en la selección en profundidad Compensación 1: ganancia de SOTE versus costo de capital del soplador Cada metro adicional de profundidad mejora el SOTE entre 6 y 8 puntos porcentuales, un beneficio puro en el costo operativo. Pero cada metro adicional también aumenta la presión de descarga del soplador, lo que empuja a los sopladores estándar a rangos operativos ineficientes o requiere una actualización tecnológica para los sopladores de tornillo o turbo. Prima aproximada del costo de capital del soplador por rango de profundidad: Profundidad Tipo de soplador Costo de capital en relación con la línea base de 4 m 3,5–4,0 metros Raíces trilobuladas Línea de base 4,5–5,0 metros Transición raíces/tornillo 10-20% 5,0 a 6,0 metros Tornillo giratorio/turbo 30–60% 6,0–7,0 metros Alto-speed turbo 60-100% > 7,0 metros Alta presión especial 100–200% Para la mayoría de los proyectos, la recuperación de la inversión derivada de la mejora de SOTE supera la prima de capital del soplador entre 5,0 y 6,0 millones. Más allá de los 7,0 m, el cálculo se vuelve específico del proyecto y requiere un análisis de costos del ciclo de vida completo. Compensación 2: huella versus costo de construcción civil Los tanques más profundos tratan el mismo volumen en menos superficie de terreno, algo fundamental en sitios urbanos donde el terreno es caro. Pero una excavación más profunda cuesta más: aumentan los requisitos de deshidratación, el apuntalamiento y el encofrado se vuelven más complejos, y los requisitos estructurales de hormigón (espesor de pared, cimientos) aumentan de forma no lineal con la profundidad. Regla de oro: Para sitios urbanos donde el costo del terreno supera los 500 USD/m², los tanques más profundos (5,5 a 7,0 m) suelen ser más rentables que los tanques poco profundos en función del ciclo de vida. Para sitios rurales o totalmente nuevos con bajo costo de tierra, lo óptimo suele ser entre 4,5 y 5,5 m. Compensación 3: Adecuación de la mezcla en profundidad En la aireación de burbujas finas, el ascenso de las burbujas crea una mezcla vertical. En tanques anchos y profundos, la mezcla horizontal puede ser inadecuada, creando zonas muertas anóxicas cerca del piso del tanque o en los extremos de los corredores de flujo pistón. Restricciones de relación de aspecto para tanques de aireación rectangulares convencionales: Relación ancho-profundidad: 1:1 a 2:1 (típico) Relación largo-ancho: 5:1 a 10:1 para flujo pistón; sin restricciones para una mezcla completa Para tanques de más de 6 m de profundidad: considere mezcladores sumergibles suplementarios para asegurar una velocidad horizontal > 0,15 m/s en todo el volumen del tanque Los sistemas MBBR tienen una restricción adicional: el medio portador (gravedad específica 0,95–0,97) debe permanecer suspendido en todo el volumen del tanque. La intensidad de la aireación debe mantener una velocidad ascendente del agua suficiente para suspender los transportadores, lo que normalmente requiere caudales de aire de 10 a 20 m³/h por m² de piso del tanque. En tanques MBBR profundos (>5 m), verificar la suspensión del portador al nivel del piso del tanque es una verificación de diseño crítica. Compensación 4: Acceso para mantenimiento del difusor Los tanques más profundos significan un mantenimiento del difusor más costoso. Drenar un tanque de 6 m para reemplazar las membranas difusoras sucias lleva más tiempo, elimina más capacidad de tratamiento y cuesta más en bombeo de derivación que drenar un tanque de 4 m. Estrategias de mitigación: Rejillas difusoras extraíbles — laterales del difusor montados en marcos recuperables que se pueden elevar a la superficie sin deshidratación (requerido por los estándares de los diez estados de EE. UU. para plantas con menos de 4 tanques) Capacidad del tanque redundante — mínimo 2 trenes, idealmente 3 o 4, de modo que uno pueda desconectarse para mantenimiento sin interrumpir el tratamiento Manguera de aireación — en aplicaciones temporales o de modernización, la manguera flexible se puede recuperar de la superficie sin deshidratarla, una ventaja en tanques profundos Capacidad de transferencia de oxígeno versus profundidad: la relación cuantitativa La relación entre la profundidad y la capacidad de transferencia de oxígeno (OC) no es lineal: sigue una forma exponencial con una relación de cobertura del difusor fija (f/B): A f/B = 0,4 (40 % de cobertura del suelo): Profundidad OC (gO₂/m³ tanque·h) vs. línea base de 1,0 m 1,0 metros ~30 Línea de base 2,7 metros ~50 67% 4,6 metros ~170 467% Esta relación exponencial significa que la ganancia marginal en la transferencia de oxígeno por metro adicional es mayor a poca profundidad y disminuye a medida que los tanques se hacen más profundos, pero sigue siendo sustancial hasta 6 a 7 m con sistemas de burbujas finas. Aumentar la cobertura del piso del difusor de f/B = 0,25 a f/B = 0,98 a una profundidad fija (2,7 m) aumenta el OC de 50 a 75 gO₂/m³·h, una ganancia del 50 %. A modo de comparación, aumentar la profundidad de 2,7 ma 4,6 m con f/B fijo = 0,98 aumenta el OC de 75 a 170 gO₂/m³·h, una ganancia del 127 %. La profundidad es más poderosa que la densidad de cobertura del difusor para mejorar la capacidad de transferencia de oxígeno. Cuándo ir menos profundo No todas las aplicaciones se benefician de los tanques profundos. Existen razones legítimas de ingeniería para permanecer entre 3,0 y 4,0 m: Alto nivel freático: La excavación profunda en áreas con aguas subterráneas poco profundas requiere una deshidratación continua durante la construcción y puede requerir una estructura de tanque flotante o flotante. El costo adicional a menudo elimina los ahorros en el ciclo de vida derivados de un SOTE mejorado. Sustrato de roca: Excavar en roca hasta alcanzar 6 m de profundidad puede costar entre 3 y 5 veces más por m³ que excavar en el suelo. Un tanque menos profundo con una huella más grande casi siempre es más económico. Zanjas de oxidación y aireación extendida: Estos procesos dependen de la velocidad del canal horizontal (0,25–0,35 m/s) para suspender el lodo y proporcionar la mezcla. El equipo de aireación (aireadores de cepillo, aireadores de disco o chorros orientados horizontalmente) está optimizado para profundidades de poca a moderada. Profundidad típica de la zanja de oxidación: 3,0 a 4,5 m. MBR con módulos de membrana sumergida: Los módulos de membrana de fibra hueca o de lámina plana en sistemas MBR sumergidos suelen ocupar entre 1,5 y 2,5 m de profundidad del tanque. Los difusores debajo del módulo deben mantener una inmersión adecuada, pero la profundidad efectiva total está limitada por las dimensiones del módulo. Profundidad típica del tanque MBR: 3,5 a 5,0 m. Pequeñas plantas modulares o paquete: Los sistemas de tratamiento modulares y en contenedores diseñados para restricciones de transporte suelen estar limitados a una profundidad efectiva de 2,5 a 3,5 m. Estos sacrifican parte de la eficiencia de SOTE por la portabilidad y la facilidad de instalación. Ejemplo resuelto: selección de la profundidad del tanque para una planta municipal de 10.000 m³/día Dado: Caudal: 10.000 m³/día = 417 m³/h Afluente de DBO: 220 mg/L, objetivo de efluente: 20 mg/L Requiere nitrificación: sí (DO > 2 mg/L en todo momento) Sitio: suburbano, terreno disponible pero no barato. Preferencia de soplador: minimizar el costo de capital Paso 1: Estimar la demanda de oxígeno Demanda de oxígeno para la eliminación de DBO: aproximadamente 0,9–1,1 kg de O₂ por kg de DBO eliminado DBO eliminada: (220 – 20) × 10.000 / 1.000 = 2.000 kg DBO/día Oxígeno para DBO: ~2000 × 1,0 = 2000 kg O₂/día Demanda de oxígeno por nitrificación: ~4,57 kg O₂ por kg NH₄-N oxidado Supongamos TKN 40 mg/L → ~400 kg N/día → ~1.828 kg O₂/día Demanda total de oxígeno: ~3800 kg O₂/día = 158 kg O₂/h Paso 2: comparar opciones de profundidad Profundidad SOTE (alfa=0,6) Aire necesario (m³/h) Tipo de soplador Aprox. potencia del soplador 4,0 metros ~19% 3.600 Raíces (simplemente factible) ~180 kilovatios 5,0 metros ~24% 2.850 soplador de tornillo ~160 kilovatios 6,0 metros ~29% 2,360 turboventilador ~145 kilovatios Volumen de aire calculado como: O₂ requerido / (SOTE × contenido de O₂ del aire × densidad del aire) Contenido de O₂ del aire = 0,232 kg O₂/kg de aire; densidad del aire ≈ 1,2 kg/m³ Paso 3: recomendar La profundidad de 5,0 m es la opción óptima para este proyecto. El paso de 4,0 ma 5,0 m ahorra ~750 m³/h de aire (reducción del 21 %) con una actualización manejable de la tecnología del soplador al tornillo giratorio. El paso adicional a 6,0 m ahorra sólo ~490 m³/h más y requiere un turboventilador con un coste de capital significativamente mayor. La recuperación de la inversión de la profundidad adicional puede exceder los 8 a 10 años dependiendo de la tarifa eléctrica, algo marginal para la mayoría de los aspectos económicos del proyecto. Resumen: Referencia rápida de selección de profundidad Situación Profundidad recomendada AS municipal estándar, burbuja fina, terreno disponible 5,0 a 6,0 metros AS municipal estándar, terreno restringido (urbano) 6,0–7,0 metros Industrial WW, alta DBO, burbuja fina 5,0 a 6,0 metros proceso MBBR 4,5–5,5 metros MBR con membranas sumergidas 3,5–5,0 metros Zanja de oxidación/aireación prolongada 3,0–4,5 m SBR 4,0–5,5 metros Planta de paquete/contenedor 2,5–3,5 metros Pozo urbano profundo (restricción extrema de terreno) 15 a 50 metros Acuicultura / aireación de estanques 1,5 a 3,0 metros La respuesta casi nunca es un solo número. La selección de profundidad es una optimización del ciclo de vida entre la ganancia de SOTE, el costo de capital del soplador, el costo de construcción civil, el valor del terreno y el acceso de mantenimiento. El rango estándar de 4,5 a 6,0 m existe porque representa el óptimo práctico para la más amplia variedad de condiciones, no porque los tanques no puedan profundizar o ser menos profundos.

May 08, 2026

Diseño hidráulico del sedimentador de tubos: tasa de elevación, tasa de desbordamiento y tamaño del módulo: una guía de ingeniería completa

Respuesta directa: Un sedimentado de tubo aumenta el área de sedimentación efectiva de un clarificador entre 2 y 4 veces sin expandir la huella del tanque, al dividir el flujo en muchos pasajes inclinados poco profundos donde las partículas solo necesitan caer una distancia corta antes de golpear una superficie. Los dos parámetros clave de diseño son el tasa de desbordamiento de superficie (SOR) — cuánto flujo por unidad de área del plan del tanque debe manejar el sistema — y el tasa de subida del tubo — la velocidad ascendente del agua dentro de los tubos, que debe permanecer por debajo de la velocidad de sedimentación de las partículas objetivo. Si aciertas estos dos números, seguirá el resto del diseño. Por qué funcionan los colonizadores de tubo: el principio de poca profundidad de Hazen En un clarificador abierto convencional, una partícula debe caer hasta toda la profundidad del tanque (generalmente de 3 a 5 m) antes de llegar a la zona de lodos. La mayoría de las partículas finas (10–100 µm) se sedimentan a una velocidad de 0,1–2,0 m/h, lo que significa largos tiempos de retención hidráulica y grandes volúmenes de tanque. Allen Hazen estableció en 1904 que el rendimiento de un tanque de sedimentación no depende de su profundidad o tiempo de retención, sino enteramente de su plano de superficie en relación con el flujo. Un tanque poco profundo con la misma área plana que un tanque profundo elimina exactamente las mismas partículas. Ésta es la base teórica de los sedimentadores tubulares. Un módulo sedimentador de tubos instalado con una inclinación de 60° divide el flujo en docenas de pasajes inclinados, cada uno con una profundidad vertical de sólo 50 a 100 mm. Una partícula que se sedimenta a 0,5 m/h sólo necesita viajar de 50 a 100 mm verticalmente antes de golpear la pared del tubo, en lugar de 3 a 5 m en el tanque abierto. El resultado: la superficie efectiva de sedimentación del clarificador se multiplica entre 2 y 4 veces. Los sólidos sedimentados se deslizan por la pared del tubo inclinado (mínimo 45°, estándar 60°) por gravedad, en contracorriente del flujo de agua ascendente, y caen en la zona de recolección de lodos que se encuentra debajo. Los dos parámetros básicos de diseño 1. Tasa de desbordamiento superficial (SOR) SOR es el caudal volumétrico dividido por el área del plan de la zona de sedimentación. Representa la velocidad ascendente del agua en el clarificador abierto encima y debajo de los módulos de tubos. SOR (m/h) = Q (m³/h) / A (m²) donde Q = caudal de diseño, A = área planificada de la zona de sedimentación SOR también se llama tasa de carga de superficie hidráulica or tasa de desbordamiento . Tiene unidades de m/h o m³/(m²·h); ambas son equivalentes y significan lo mismo: la velocidad a la que se eleva la superficie del agua si no se produce sedimentación. Límites de diseño para sedimentadores de tubos: Solicitud SOR recomendado SOR máximo Agua potable (baja turbidez) 5–8 m/h 10m/h Clarificador secundario de aguas residuales municipales 1,0–2,5 m/h 3,5 m/h Aguas residuales municipales con coagulación. 3–6m/h 7,5 m/h Aguas residuales industriales (alto SS) 1,0–2,0 m/h 3,0 m/h Eventos de aguas pluviales/alta turbidez 2–4 m/h 6 m/h Pretratamiento DAF (después de la floculación) 4–8 m/h 12m/h Sin sedimentadores de tubo, los clarificadores convencionales normalmente funcionan a una velocidad de SOR de 1 a 3 m3/h. Agregar módulos de tubos permite que el mismo tanque funcione a una velocidad de 3 a 7 m3/h, que es la forma en que los sedimentadores de tubos logran un aumento de capacidad de 2 a 4 veces. 2. Tasa de subida de los tubos (velocidad dentro de los tubos) La tasa de aumento es la velocidad ascendente del agua. dentro los conductos del tubo. Esto es diferente del SOR: tiene en cuenta la geometría del propio tubo. Para tubos de contracorriente inclinados formando un ángulo θ con respecto a la horizontal: Tasa de aumento (Vr) = SOR / (sen θ L/d × cos θ) donde: θ = ángulo de inclinación del tubo (normalmente 60°) L = longitud del tubo (normalmente 600–1200 milímetros) d = diámetro interno del tubo o diámetro hidráulico equivalente (normalmente 25-80 milímetros) Con inclinación estándar de 60° con tubos de 600 milímetros y 50mm de diámetro: El factor geométrico (sen 60° 600/50 × cos 60°) = 0,866 6,0 = 6,866 Esto significa que el área de sedimentación efectiva dentro de los tubos es aproximadamente 6,9 veces el área planificada, lo que explica por qué los sedimentadores de tubos multiplican la capacidad del clarificador por este factor. Límites críticos de la tasa de aumento: Condición Tasa máxima de aumento Objetivo de diseño general Eliminación de partículas finas ( Flóculo coagulado Requisito de flujo laminar (Re Verificar el número de Reynolds Número de Reynolds: confirmación del flujo laminar Los sedimentadores de tubo sólo funcionan correctamente bajo flujo laminar condiciones. El flujo turbulento dentro de los tubos destruye el gradiente de velocidad que permite que las partículas se depositen en las paredes de los tubos: resuspende el material sedimentado y reduce drásticamente la eficiencia. El número de Reynolds dentro del tubo debe permanecer muy por debajo de la transición laminar-turbulenta: Re = (Vr × Dh) / ν donde: Vr = tasa de aumento dentro del tubo (m/s) Dh = diámetro hidráulico del tubo (m) = 4 × área de la sección transversal / perímetro mojado ν = viscosidad cinemática del agua (≈ 1,0 × 10⁻⁶ m²/s a 20°C, 1,3 × 10⁻⁶ a 10°C) Umbrales del régimen de flujo: Número de Reynolds Régimen de flujo Rendimiento del sedimentador de tubos Totalmente laminar Excelente: objetivo de diseño 500–2000 Laminar de transición Aceptable 2000-2300 Pre-turbulento marginal - evitar > 2300 turbulento El sedimentador de tubo falla; no lo opere Ejemplo resuelto: Tasa de ascenso: 5 m/h = 0,00139 m/s Diámetro del tubo hidráulico: 50mm = 0,050 m Temperatura del agua: 20°C, ν = 1,0 × 10⁻⁶ m²/s Re = (0,00139 × 0,050) / (1,0 × 10⁻⁶) = 69,5 Bien dentro del rango laminar. La mayoría de las instalaciones de sedimentadores de tubos diseñadas correctamente funcionan a Re = 50–200. Efecto de la temperatura: A 10 °C, la viscosidad del agua aumenta a 1,3 × 10⁻⁶ m²/s, lo que reduce Re en un 23 % para el mismo caudal, lo que en realidad mejora la estabilidad laminar. El agua fría es beneficiosa para el sistema hidráulico del sedimentador de tubos, aunque reduce ligeramente la velocidad de sedimentación de las partículas. Ajuste de diseño: Como regla general, velocidad de asentamiento ( $V_s$ ) disminuye aproximadamente un 2% por cada caída de 1°C en la temperatura del agua. En climas fríos, el SOR de diseño debe reducirse entre un 20% y un 30% en comparación con los picos del verano para mantener la misma calidad del efluente. Número de Froude: Estabilidad del flujo El número de Froude evalúa la estabilidad del régimen de flujo, específicamente si las corrientes de densidad y los cortocircuitos alterarán la distribución uniforme del flujo a través de los módulos de tubos. Fr = Vr / (g × Dh)^0,5 Requisito de diseño: Fr > 10⁻⁵ Los números de Froude bajos indican que las corrientes impulsadas por la densidad (de diferencias de temperatura o altas concentraciones de sólidos suspendidos) pueden anular el flujo inercial y crear vías de cortocircuito a través del haz de tubos: algunos tubos transportan demasiado flujo, otros muy poco. En la práctica, Fr > 10⁻⁵ se alcanza fácilmente en diseños de sedimentadores de tubo normales, pero se vuelve crítico en: Condiciones de flujo muy bajo (renovaciones con poca carga) Condiciones diferenciales de alta temperatura (aguas residuales cálidas que ingresan a tanques de ambiente frío) Aguas residuales industriales de alta salinidad Geometría del tubo: longitud, diámetro y ángulo de inclinación Ángulo de inclinación El ángulo de inclinación estándar es 60° desde la horizontal . Esto no es arbitrario: Por debajo de 45°: el lodo sedimentado no puede deslizarse por la pared del tubo por gravedad: se acumula y eventualmente bloquea el tubo. A 45°: ángulo mínimo de autolimpieza; marginalmente aceptable para lodos ligeros y de baja cohesión A 60°: equilibrio óptimo entre eficiencia de sedimentación y autolimpieza de lodos: el estándar de la industria Por encima de 70°: el lodo se desliza libremente pero la ventaja geométrica disminuye (la longitud efectiva de sedimentación se acorta) ángulo Autolimpieza Eficiencia de asentamiento Uso típico 45° Marginal Alto Rara vez utilizado: riesgo de que los lodos se peguen 55° bueno Alto Algunos diseños de sedimentadores de placas. 60° Excelente Alto Estándar: sedimentadores de tubos y placas 70° Excelente moderado Algunas aplicaciones especializadas Longitud del tubo Los módulos de tubo estándar tienen una longitud de 600 mm o 1200 mm. Los tubos más largos proporcionan más superficie de asentamiento por unidad de área del plan, pero aumentan la caída de presión y requieren más soporte estructural. Longitud del tubo Factor geométrico (60°, 50 mm de diámetro) Multiplicador de área efectiva 300 milímetros ~3.9 ~3,9x 600 mm ~6.9 ~6,9x 1000 milímetros ~11.2 ~11,2x 1200 mm ~13.3 ~13,3x Los tubos más largos aumentan drásticamente el área efectiva de sedimentación. Sin embargo, por encima de 1000 a 1200 mm, la deflexión estructural bajo carga hidráulica se convierte en una preocupación de diseño y el acceso para la limpieza es limitado. Diámetro hidráulico del tubo Formas comunes de tubos y sus diámetros hidráulicos: Forma de sección transversal Tamaño interno Diámetro hidráulico circulares Diámetro de 50 mm 50 mm cuadrado 50 × 50 milímetros 50 mm Hexagonal (panal) 25mm de plano a plano 25 mm rectangulares 50×80mm 61,5 milímetros Un diámetro hidráulico más pequeño aumenta Re para la misma velocidad; por lo tanto, no siempre es ventajoso utilizar medios de canales muy finos en aplicaciones de alto flujo. Los medios de panal hexagonales con canales de 25 mm son más eficientes en aplicaciones de partículas finas y de baja velocidad (pulido con agua potable). Los tubos cuadrados o rectangulares son más comunes en aguas residuales municipales e industriales, donde las prioridades son velocidades de flujo más altas y un acceso de limpieza más fácil. Procedimiento de diseño paso a paso Información dada (ejemplo): Caudal de diseño Q = 5.000 m³/día = 208 m³/h Superficie del plano del clarificador existente A = 50 m² Objetivo SOR con sedimentadores de tubo: 5 m/h Especificación del tubo: 600 mm de longitud, 50 mm cuadrados, inclinación de 60° Paso 1: Calcular el área del plan requerida Área requerida = Q / SOR = 208 / 5 = 41,6 m² El depósito existente de 50 m² es suficiente. Los sedimentadores de tubos deben cubrir al menos 41,6 m² de superficie del plano. Paso 2: Calcular la tasa de aumento dentro de los tubos Factor geométrico = sen 60° (600/50) × cos 60° = 0,866 12 × 0,500 = 0,866 6,0 = 6.866 Tasa de elevación dentro de los tubos = SOR / factor geométrico = 5,0 / 6,866 = 0,728 m/h = 0,000202 m/s Paso 3: Confirmar el número de Reynolds Re = (0,000202 × 0,050) / (1,0 × 10⁻⁶) = 10.1 Muy por debajo de 500: se confirma un flujo laminar excelente. Paso 4: verificar el número de Froude Fr = 0,000202 / (9,81 × 0,050)^0,5 = 0,000202 / 0,700 = 2,9 × 10⁻⁴ Mayor que 10⁻⁵: flujo estable, sin riesgo de corriente de densidad. Paso 5: Verifique el tiempo de permanencia dentro de los tubos Área de la sección transversal de un tubo cuadrado de 50 mm = 0,050 × 0,050 = 0,0025 m² Volumen de un tubo = 0,0025 × 0,600 = 0,00150 m³ Caudal por tubo = Tasa de elevación × sección transversal del tubo = 0,000202 × 0,0025 = 5,05 × 10⁻⁷ m³/s Tiempo de detención = Volumen / Flujo = 0,00150 / (5,05 × 10⁻⁷) = 2.970 segundos = 49,5 minutos Directriz de diseño: el tiempo de detención dentro de los tubos debe ser Nota práctica sobre la instalación: > Debido a que los módulos de tubos son livianos (especialmente PP), pueden flotar o desplazarse durante las sobretensiones hidráulicas o la limpieza. Especifique siempre barras antiflotación de acero inoxidable 304/316. o un sistema de sujeción dedicado en la parte superior de los módulos para garantizar que permanezcan sumergidos y alineados. Selección de materiales: PP (Polipropileno): Calidad alimentaria, resistencia química superior y mejor rendimiento en aguas residuales industriales de alta temperatura. PVC (Cloruro de polivinilo): Alta rigidez estructural y resistencia a los rayos UV, a menudo preferidas para plantas municipales exteriores a gran escala. Paso 6: dimensionamiento del módulo Con dimensiones de módulo estándar de 1,0 m × 1,0 m, espacio en planta: Número de módulos necesarios = 41,6 m² / 1,0 m² = 42 módulos mínimo Agregue un margen de seguridad del 10 % al 15 %: especifique 48 módulos cubriendo 48 m² de los 50 m² de zona de asentamiento. Diseño de zona de aguas limpias y lavado A menudo se pasan por alto dos requisitos hidráulicos adicionales: Zona de agua limpia sobre los módulos de tubos: Mínimo 300 mm de agua abierta entre la parte superior de los módulos de tubos y el canal de efluentes. Esta zona permite que el flujo se redistribuya horizontalmente después de salir de los tubos, evitando un cortocircuito directamente desde la salida del tubo hasta el vertedero de efluentes. Tasa de carga de lavado: La tasa de eliminación de agua clarificada en el lavadero de efluentes no debe exceder 15 m³/h por metro de longitud equivalente de colada . Superar esto crea zonas de alta velocidad que atraen el flujo preferentemente de los módulos de tubos cercanos, lo que reduce la utilización efectiva de todo el conjunto de módulos. Zona de lodos debajo de los módulos de tubos: Altura libre mínima de 1,0 a 1,5 m entre la parte inferior del marco del módulo de tubos y la tolva de recolección de lodos. Esto evita que los lodos sedimentados vuelvan a arrastrarse hacia el flujo ascendente que ingresa a los tubos, una causa común de rendimiento deficiente en instalaciones de modernización donde los módulos de tubos se cuelgan demasiado bajo. Errores de diseño comunes y cómo evitarlos error Consecuencia Arreglar SOR calculado sobre el área total del tanque, no sobre el área de la zona de sedimentación Carga subestimada: tubos con poca potencia Reste la zona de entrada, la tolva de lodos y las zonas muertas del área del plan. Tasa de aumento no verificada frente a la velocidad de sedimentación de partículas Partículas finas no eliminadas: TSS del efluente alto Calcular la partícula objetivo Vs; asegurar la tasa de aumento Zona de agua clara insuficiente sobre los módulos Cortocircuito: la calidad del efluente es peor de lo esperado Mantenga un mínimo de 300 mm por encima de la parte superior de los tubos. Módulos tubulares instalados demasiado bajos: reentrada de lodos Los lodos sedimentados se devuelven al flujo Mantenga entre 1,0 y 1,5 m entre la parte inferior del módulo y la tolva Ignorando el efecto de la temperatura sobre la viscosidad. Se subestima la degradación del rendimiento en invierno Vuelva a calcular Re y Vs a la temperatura mínima de diseño ángulo Se acumula lodo, los tubos se ensucian y se cierran Nunca especifique por debajo de 55°; 60° es el mínimo seguro Se superó la tasa de carga de lavado Flujo desigual: los módulos exteriores carecen de capacidad Colada de tamaño para ≤ 15 m³/h por metro de longitud de vertedero Descuidar la acumulación de lodos Alto-SS sludge can bridge and collapse the modules Implemente un programa regular de limpieza con chorro de agua y asegúrese de que los raspadores de lodos estén funcionales. Sedimentador de tubos versus sedimentador de placas: diferencias hidráulicas Los sedimentadores de tubo y de placa comparten el mismo principio de Hazen pero difieren en el comportamiento hidráulico: Parámetro Colonizador de tubo Colono de placas (láminas) Diámetro hidráulico del canal 25–80 mm 50–150 mm (espacio entre placas) Número de Reynolds (típico) 10–200 50–500 Multiplicador de área efectiva 5–13x 3–8x Comportamiento de deslizamiento de lodos Confinado: diapositivas dentro del tubo Abierto: se desliza sobre la superficie de la placa Riesgo de contaminación Altoer (enclosed geometry) Inferior (superficies abiertas) Acceso de limpieza Difícil: debe eliminar los módulos Más fácil: limpieza con spray en el lugar Soporte estructural Módulos autoportantes Requiere marco y espaciado. Mejor aplicación Agua municipal, agua potable WW industrial, altas cargas de lodos La geometría cerrada de los tubos proporciona un número de Reynolds más bajo (mejor estabilidad laminar) para el mismo diámetro hidráulico, razón por la cual los tubos superan a las placas en aplicaciones de partículas finas y de bajo flujo. Pero el mismo recinto dificulta la limpieza, razón por la cual se prefieren los sedimentadores de placas en aplicaciones con lodos pesados o pegajosos que requieren una limpieza regular. Resumen: números clave del diseño de un vistazo Parámetro Objetivo Límite Tasa de desbordamiento superficial — WW municipal 1,5–2,5 m/h Tasa de desbordamiento superficial: agua potable 5–8 m/h Tasa de aumento dentro de los tubos. Número de Reynolds dentro de los tubos. número froude > 10⁻⁴ > 10⁻⁵ Ángulo de inclinación del tubo 60° > 55° Zona de agua clara sobre los módulos 400–500 milímetros > 300 milímetros Zona de lodos debajo de los módulos 1,2–1,5 metros > 1,0m Tiempo de detención dentro de los tubos. 5 a 15 minutos Tasa de carga de lavado Los módulos de sedimentación de tubos de Nihao cuentan con juntas machihembradas reforzadas para evitar la separación de los módulos. Están disponibles en longitudes de 600 mm y 1200 mm, utilizando PVC o PP de sección cuadrada de 50 mm formado por CNC de alta precisión. Para proyectos que requieren una alta capacidad de carga, ofrecemos opciones de espesor personalizadas para evitar la deflexión a mitad del tramo. Comuníquese con nihaowater para obtener dibujos de diseño y tamaño del módulo.

Apr 29, 2026

Qué causa el aumento de volumen de lodos y cómo solucionarlo

Respuesta directa: La acumulación de lodos se produce cuando los lodos activados no se asientan adecuadamente en el clarificador secundario, lo que provoca el arrastre de sólidos al efluente. Más del 90% de los casos son causados por un crecimiento excesivo de bacterias filamentosas. Los casos restantes involucran mecanismos no filamentosos: aumento de volumen viscoso debido a la sobreproducción de exopolímeros y aumento de volumen zoogloeo debido a ácidos orgánicos específicos. El desencadenante fundamental es casi siempre un desequilibrio operativo (bajo oxígeno disuelto, baja relación F/M, deficiencia de nutrientes o choque de temperatura), no un evento biológico aleatorio. ¿Qué es el aumento de volumen de lodos? La acumulación de lodos es una falla de sedimentación en el proceso de lodos activados. En lugar de compactarse limpiamente en el fondo del clarificador secundario, el lodo forma una masa voluminosa y de sedimentación lenta que se eleva hacia el vertedero de efluentes. La medida diagnóstica estándar es la Índice de volumen de lodos (SVI) : SVI (mL/g) = Volumen de lodo sedimentado después de 30 min (mL/L) / MLSS (mg/L) x 1000 Valor SVI Interpretación Sobrecompactado: flóculo de pines, mala sedimentabilidad, efluente turbio 70–150 ml/g Normal: buena sedimentación, estructura de flóculo sana 150–250 ml/g unumento de volumen: sedimentación deficiente, manto de lodo ascendente > 250 ml/g Acumulación severa: riesgo de desbordamiento del clarificador, violación de TSS Un SVI alto significa que cada gramo de lodo ocupa más volumen: el lodo es esponjoso, liviano y difícil de separar. El resultado: el rendimiento del clarificador secundario colapsa, los SST del efluente aumentan y la eficiencia del tratamiento biológico disminuye. Dos tipos de volumen de lodos Tipo 1: Abultamiento Filamentoso (>90% de los casos) Las bacterias filamentosas son una parte normal de los lodos activados saludables: forman la columna vertebral estructural de las partículas de flóculo. El problema comienza cuando crecen demasiado y dominan la comunidad microbiana. Los organismos filamentosos tienen una relación superficie-volumen mucho mayor que las bacterias formadoras de flóculos. En condiciones de estrés (bajo OD, bajo sustrato, bajos nutrientes), esta proporción les da una ventaja competitiva: pueden eliminar el oxígeno disuelto y el sustrato de manera más eficiente que los formadores de flóculos. Una vez que proliferan más allá del umbral, se extienden hacia afuera de la matriz del flóculo, bloqueando físicamente la compactación del lodo. Hay dos patrones estructurales: Puente abierto floc/entre flocs — Los filamentos se extienden entre las partículas de flóculos, creando una red débilmente conectada que atrapa el agua y resiste la compresión. impedimento estérico — los organismos individuales son tan grandes que impiden que otras partículas de flóculos se sedimenten normalmente Los organismos filamentosos más comúnmente identificados en las EDAR: organismo Condición favorecida Proceso común microthrix parvicella Baja temperatura, baja F/M, lípidos/grasas AS municipal, A2O, zanja de oxidación Tipo 021N Bajo OD, sulfuro, bajo F/M AS industriales y municipales tiothrix especies Alto contenido de sulfuro, afluente séptico Municipal, alimentos y bebidas Nocardia especies Altos lípidos/surfactantes, SRT largo Municipal, lácteos, procesamiento de carne. Hidrosis de haliscomenobacter Bajo OD, bajos nutrientes Municipal, fábrica de papel Pluma Eikel tipo 0041 F/M bajo, SRT largo Sistemas de aireación extendidos. Beggiatoa especies Zonas anaeróbicas con alto contenido de sulfuro Aguas residuales industriales con alto contenido de sulfatos Abultamiento filamentoso causado por microthrix parvicella está fuertemente asociado con condiciones de baja temperatura y baja carga; es un fenómeno invernal común en plantas municipales que ejecutan configuraciones de A2O o zanjas de oxidación. En un estudio a gran escala en una planta china de A2O, el SVI alcanzó un máximo de 265 ± 55 ml/g durante los meses de invierno, cuando la carga de lodos cayó por debajo de 0,05 kg DQO/(kg MLSS·día). Tipo 2: Volumen no filamentoso ( El abultamiento no filamentoso ocurre cuando las propias bacterias formadoras de flóculos no funcionan correctamente, no porque los filamentos tomen el control, sino porque las bacterias dentro del flóculo producen cantidades anormales de sustancias poliméricas extracelulares (EPS) que hacen que el flóculo sea gelatinoso y retenga agua. Dos subtipos: Abultamiento viscoso (limo) — las bacterias producen un exceso de limo de polisacáridos en caso de deficiencia de nutrientes (especialmente deficiencia de nitrógeno o fósforo). El lodo aparece translúcido y parecido a un gel bajo microscopía. El SVI es alto, pero el recuento de filamentos es normal. La prueba de antrona (mide los polisacáridos del lodo) mostrará valores elevados (>20%), lo que la distingue del aumento de volumen zoogloeo. aumento de volumen zoogloeo — zoogloea Las bacterias crecen excesivamente en condiciones de alta F/M o cuando ácidos orgánicos y alcoholes específicos dominan el afluente (de aguas residuales sépticas o fermentadas). El lodo forma masas en forma de dedos o de amebas bajo el microscopio. A diferencia del abultamiento filamentoso, el abultamiento zoogloeo se asocia con concentraciones de sustrato altas, no bajas. Causas fundamentales: lo que realmente desencadena el aumento de volumen Comprender el desencadenante es esencial: tratar el síntoma (dosificar cloro) sin solucionar la causa raíz sólo produce un alivio temporal. Causa 1: Bajo nivel de oxígeno disuelto (DO) La causa operativa más común. Cuando el OD cae por debajo de 1,0 a 1,5 mg/L en el recipiente de aireación, las bacterias filamentosas, con su mayor superficie, superan a las formadoras de flóculos por el oxígeno limitado disponible. Objetivo de OD para lodos activados estables: 2,0 mg/l mínimo , 2,0 a 3,0 mg/l sostenido. Organismos con bajo volumen de OD: Tipo 021N, Hidrosis de haliscomenobacter , Sphaerotilus natans . Nivel DO Riesgo > 2,0 mg/L Bajo riesgo 1,0 a 2,0 mg/l Riesgo elevado: controle el SVI semanalmente Alto riesgo: es probable que se produzca un crecimiento excesivo de filamentos en unos días Severo: aumento de volumen más desnitrificación en el clarificador (lodos ascendentes) Causa 2: Baja relación F/M (baja carga de lodos) La causa fundamental más frecuente del abultamiento filamentoso en general. F/M (relación alimento-microorganismo) es la masa de DBO alimentada al sistema por unidad de masa de MLSS por día. F/M = carga DBO (kg/día) / MLSS en tanque de aireación (kg) A baja F/M, el sustrato es escaso. Las bacterias filamentosas, con una mayor relación superficie-volumen, están mejor equipadas para eliminar el sustrato limitado que las bacterias formadoras de flóculos. Ellos dominan. Rango FM/M Sistema típico Riesgo de aumento de volumen 0,05–0,10 kg DBO/kg MLSS/día Aireación prolongada, zanja de oxidación. muy alto 0,10–0,20 kg DBO/kg MLSS/día AS convencional, SRT largo moderado 0,20–0,40 kg DBO/kg MLSS/día AS convencional, SRT normal Bajo > 0,40 kg DBO/kg MLSS/día AS de alta tasa Bajo (but zoogloea risk at extremes) La solución práctica es aumentar F/M desperdiciando más lodo (aumentando la tasa WAS) para reducir MLSS o aceptar una mayor carga orgánica. Las plantas de aireación prolongada están estructuralmente en riesgo porque están diseñadas para funcionar a baja F/M. Causa 3: Deficiencia de nutrientes (N y P) Las bacterias de lodo activado requieren nitrógeno y fósforo para desarrollar masa celular. La relación mínima general es: DBO : N : P = 100 : 5 : 1 Cuando la relación DBO/N del afluente excede 100:4, el nitrógeno se vuelve limitante. Las bacterias responden produciendo un exceso de EPS a partir del carbono no degradado: la DBO que no puede asimilarse en el crecimiento celular se almacena como polisacárido extracelular. Esto provoca directamente un abultamiento viscoso (no filamentoso). En el tratamiento de aguas residuales industriales (procesamiento de alimentos, elaboración de cerveza, plantas químicas), los afluentes deficientes en nutrientes son extremadamente comunes porque las aguas residuales tienen un alto contenido de carbono pero pueden contener una cantidad mínima de nitrógeno o fósforo. Solución: agregue nitrógeno externo (sulfato de amonio, urea) y fósforo (ácido fosfórico) para lograr la relación mínima DBO:N:P. Causa 4: Influente séptico o rico en sulfuros Cuando las aguas residuales permanecen en tuberías de recolección o tanques de almacenamiento durante períodos prolongados sin aireación, se desarrollan condiciones anaeróbicas y se acumula sulfuro (H₂S). Filamentos que favorecen el sulfuro. tiothrix , Beggiatoa , Tipo 021N: proliferan cuando este afluente cargado de sulfuro ingresa al tanque de aireación. En un estudio a gran escala a largo plazo, tiothrix El aumento de volumen provocó lavados recurrentes de lodos en una EDAR de una lechería. tiothrix la abundancia alcanzó el 51,9% de la comunidad microbiana total. Los controles estándar (adición de cloruro de polialuminio, reducción de AGV) fueron ineficaces. Sólo se reduce la implementación de ciclos periódicos de privación de lodos. tiothrix del 51,9% al 1,0% y se restableció la sedimentación estable. Solución: airear previamente el afluente antes de que ingrese al tanque de aireación, o dosificar sales de hierro en el sistema de recolección para precipitar el sulfuro. Causa 5: Cambios repentinos de carga orgánica o hidráulica (carga de impacto) Un aumento repentino de la DBO, del caudal o de un inhibidor tóxico puede alterar temporalmente el equilibrio entre los formadores de flóculos y los filamentos. Las bacterias formadoras de flóculos, que son más sensibles a los cambios ambientales, se inhiben selectivamente. Las bacterias filamentosas, con mayor tolerancia ambiental, sobreviven y crecen en la brecha. Esto es particularmente común en plantas industriales que reciben descargas por lotes o en plantas municipales que reciben entradas de aguas pluviales. Causa 6: efectos de la temperatura Las bajas temperaturas ralentizan el metabolismo de las bacterias formadoras de flóculos más que el de las bacterias filamentosas. microthrix parvicella está específicamente adaptado al frío y prolifera por debajo de los 15°C. Las plantas municipales en climas templados frecuentemente experimentan episodios de abultamiento filamentoso en invierno que se resuelven por sí solos a medida que aumentan las temperaturas en primavera. Por el contrario, temperaturas muy altas (>35°C) pueden favorecer ciertos filamentos termófilos y alterar la estructura normal del flóculo. Cómo diagnosticar el aumento de volumen de lodos Antes de tratar el aumento de volumen, identifique qué tipo y qué causa. Tratar la causa equivocada es una pérdida de tiempo y productos químicos. Paso 1: medir el SVI SVI > 150 ml/g confirma un problema de resolución. SVI > 250 mg/L es un evento de aumento de volumen grave. Paso 2: examen microscópico Tome una muestra de licor mezclado fresco y examínela bajo un microscopio de contraste de fases con un aumento de 100 a 400x. lo que ves Diagnóstico Filamentos largos que se extienden entre y fuera de las partículas de flóculo. Abultamiento filamentoso Estructura de flóculo normal, pero apariencia gelatinosa/translúcida. Abultamiento viscoso (no filamentoso) Masas en forma de dedo o de ameba aumento de volumen zoogloeo Partículas de microflocs muy pequeñas y dispersas. Pin floc (bajo recuento de filamentos, problema diferente) Filamentos confinados dentro del flóculo, sin extenderse hacia afuera. Normal: filamentos beneficiosos a este nivel. Paso 3: verificar los parámetros operativos Parámetro Rango normal Activador de volumen OD en balsa de aireación 2,0 a 3,0 mg/l Relación F/M 0,15–0,35 kg DBO/kg MLSS/día 0,5 (zoogloea) SRT (Tiempo de retención de lodos) 8 a 15 días (AS convencional) > 20 días (riesgo filamentoso) Relación DBO/N del afluente > 100:3 (deficiencia de N) Relación DBO/P del afluente > 100:0,5 (deficiencia de P) SST efluente > 50 mg/L (desbordamiento del clarificador) Profundidad del manto de lodos en el clarificador > 1,5 m (riesgo de desbordamiento) Cómo arreglar el volumen de lodos Respuesta inmediata (días 1 a 7): contener el problema El objetivo de la primera semana es evitar que el clarificador se desborde mientras se abordan las causas fundamentales. Aumentar la tasa de retorno de lodos activados (RAS) — retirar el lodo del clarificador más rápidamente evita que el manto de lodo suba hasta el vertedero de efluentes. Incrementar temporalmente el RAS al 75-100% del flujo afluente. Reducir la tasa de lodos activados residuales (WAS) — Contrariamente a la intuición, detener o reducir temporalmente WAS genera MLSS, lo que aumenta la relación F/M y perjudica a las bacterias filamentosas. Úselo con precaución: si la OD ya es baja, una mayor cantidad de MLSS empeora el déficit de oxígeno. Cloración de la línea RAS. — dosificar cloro (2–10 mg Cl₂/g MLSS/día) directamente en la tubería RAS es el control de emergencia más utilizado. Las bacterias filamentosas que se extienden fuera del flóculo están preferentemente expuestas al cloro, mientras que las bacterias del interior del flóculo están parcialmente protegidas. Esta es una solución temporal: no aborda la causa raíz. La sobredosis destruye los nitrificantes. Adición de coagulante — el cloruro de polialuminio (PAC) o cloruro férrico dosificado en el depósito de aireación o en la entrada del clarificador mejora la sedimentabilidad a corto plazo para el volumen no filamentoso. Menos eficaz contra los tipos filamentosos. Corrección de la causa raíz (semanas 1 a 4): eliminar el desencadenante Causa raíz Acción correctiva Bajo DO Aumente la potencia del soplador, verifique la suciedad del difusor (prueba DWP), agregue capacidad de aireación Bajo F/M Aumentar la tasa WAS para reducir MLSS; o reducir la SRT en un 20-30% deficiencia de N Agregue sulfato de amonio o urea para lograr una relación DBO:N de 100:5 deficiencia de P Agregue ácido fosfórico para lograr una relación DBO:P de 100:1 Afluente séptico/sulfuro Pre-airear el afluente; dosificar sales de hierro al alcantarillado para precipitar H₂S Temperatura (invierno Microthrix ) Aumentar la tasa de carga de lodos; reducir la TRS; agregar seleccionador Carga de choque Instalar lavabo de ecualización; reforzar los controles de pretratamiento industrial Solución estructural: selector biológico A selector Es una pequeña zona de contacto (típicamente entre el 5% y el 10% del volumen total de aireación) ubicada antes del estanque de aireación principal, donde las aguas residuales entrantes se encuentran con los lodos de retorno bajo una alta concentración de sustrato. En condiciones de alto sustrato (alta F/M) en el selector, las bacterias formadoras de flóculos absorben y almacenan rápidamente el sustrato como polímeros intracelulares. Las bacterias filamentosas, que se adaptan mejor a ambientes con poco sustrato, no pueden competir en altas concentraciones de sustrato y son suprimidas selectivamente. Tres tipos de selectores: Tipo de selector Mecanismo Mejor para Selector aeróbico Alta F/M OD > 2 mg/L Abultamiento filamentoso general Selector anóxico Alto F/M NO₃ como aceptor de electrones Bajo DO filaments; also achieves denitrification Selector anaeróbico Alto F/M, sin O₂ o NO₃ Suprime los filamentos aeróbicos; Esté atento a los tipos que forman sulfuros. Los selectores son la solución estructural a largo plazo más confiable para plantas con abultamiento filamentoso crónico, particularmente sistemas de baja F/M como aireación extendida y zanjas de oxidación. Aumento de volumen de lodos versus lodos ascendentes: no los confunda Un diagnóstico erróneo común. Ambas condiciones causan sólidos en el efluente, pero las causas y soluciones son completamente diferentes. Volumen de lodos Lodo ascendente Mecanismo Deficiente sedimentación: el lodo no baja El lodo se sedimenta y luego sube debido al gas. SVI Alto (>150 ml/g) Normal (80-150 ml/g) Burbujas de gas en el clarificador No Sí, nitrógeno o metano Aspecto de lodo Esponjoso, ligero, voluminoso. Estructura de flóculo normal Causa principal Bacterias filamentosas, baja OD, baja F/M Desnitrificación en clarificador (NO₃ OD insuficiente) Solución inmediata Aumentar RAS, dosificar cloro. Aumentar la tasa de OD o RAS del clarificador; reducir el NO₃ El aumento del lodo es causado por la desnitrificación que ocurre dentro del clarificador: el NO₃ se convierte en gas N₂, que se adhiere a los flóculos de lodo y los eleva a la superficie. Parece idéntico al aumento de volumen desde el vertedero de efluentes, pero requiere una lógica de tratamiento opuesta. Resumen: Lista de verificación para el diagnóstico de volumen de lodos Cuando el SVI supere los 150 ml/g, revise esta lista en orden: Verifique el OD en el recipiente de aireación; si Verifique la relación F/M: si Verifique la DBO:N:P del afluente; si hay N limitado (DBO/N > 100:4), agregue una fuente de nitrógeno. Verifique el afluente en busca de sulfuro/septicidad; si se detecta H₂S, airee previamente el afluente Realizar un examen microscópico: identificar la morfología filamentosa frente a la no filamentosa Si es filamentoso: iniciar cloración RAS como control temporal; implementar arreglo estructural (selector, aumento de DO, reducción de SRT) Si no es filamentoso (viscoso): equilibrio de nutrientes correcto; comprobar si hay inhibición tóxica si Microthrix en invierno: aumentar la tasa de carga de lodos; considerar selector anóxico Monitoree el SVI cada 2 a 3 días hasta que vuelva a Productos relacionados: Los difusores de disco y la manguera de aireación de Nihao mantienen una aireación estable de burbujas finas y previenen las condiciones de bajo OD que desencadenan la acumulación de filamentos. Los medios MBBR ofrecen un proceso biológico alternativo que es estructuralmente inmune a la acumulación de lodos: los portadores de biopelículas no están sujetos a fallas de sedimentación. Comuníquese con nihaowater para obtener asistencia en el diseño del sistema de aireación.

Apr 28, 2026

Más allá de la arquitectura: por qué MBBR es el "complemento" de alto rendimiento para los sistemas modernos de aguas residuales

En el mundo del tratamiento de aguas residuales, términos como A2/O , Oxidation Ditch y MBBR a menudo se usan indistintamente, pero existen en niveles de ingeniería muy diferentes. Para diseñar una planta eficiente, se debe comprender la diferencia entre una Arquitectura de Proceso (el sistema) y una Tecnología de Desempeño (el componente). 1. La arquitectura: comprensión del A2/O y las zanjas de oxidación La mayoría de las plantas municipales e industriales operan con una "Arquitectura de Sistema" como A2/O (Anaeróbica-Anóxica-Óxica) o Zanjas de Oxidación. Estos marcos definen el flujo de agua y cómo se eliminan el nitrógeno y el fósforo a través de diferentes etapas ambientales. Sin embargo, los sistemas tradicionales de "lodos activados" dentro de estas arquitecturas a menudo enfrentan un cuello de botella: dependen de bacterias que flotan libremente en el agua. Esto limita la "densidad de población" de los microbios y hace que el sistema sea vulnerable a choques hidráulicos o limitaciones de volumen. 2. El "complemento" de rendimiento: ¿Qué es MBBR? MBBR (Moving Bed Biofilm Reactor) no reemplaza estas arquitecturas; es una poderosa mejora para ellos. Piense en ello como un "complemento" de alto rendimiento para su zona aeróbica. En lugar de dejar que las bacterias floten sin rumbo, la tecnología MBBR implica agregar biomedios especializados al tanque. Estos vehículos actúan como "apartamentos de gran altura" para los microorganismos. Estabilidad de la biopelícula: los microbios se adhieren a la superficie protegida del medio, formando una biopelícula resistente. Mayor capacidad: al proporcionar más "espacio habitable", puede albergar una población microbiana mucho mayor en el mismo volumen del tanque. 3. AquaSust: estableciendo el estándar mundial para los biomedios Como empresa nacional de alta tecnología con 29 patentes, AquaSust (Hangzhou) ha redefinido lo que deberían ser los medios MBBR de calidad profesional. Material HDPE 100% virgen Si bien muchos proveedores utilizan plásticos reciclados, los medios AquaSust se fabrican 100 % con HDPE virgen blanco. *Cumplimiento: Nuestros materiales cumplen con la categoría alimentaria de la FDA de EE. UU. y RoHS de la UE. *Durabilidad: A diferencia de los materiales reciclados que se vuelven quebradizos, nuestro HDPE virgen ofrece protección anti-UV y una vida útil superior a 20 años. *Área de superficie diseñada *Eficiencia extrema: Para aplicaciones especializadas, el AS-MBBR08 alcanza la asombrosa cifra de >3500m 2/m3. 4. Éxito comprobado: de municipal a industrial La versatilidad del "complemento" AquaSust MBBR está probada en los mercados globales, desde Suecia e Italia hasta México y Canadá: Mejoras municipales (Anhui, China): una planta de 55.000 toneladas/día alcanzó los estándares Primario A sin construir nuevos tanques simplemente integrando AquaSust MBBR en cuencas aeróbicas existentes. Energía industrial (aguas residuales textiles): una empresa textil en Shaoxing aumentó su capacidad de 450 a 700 toneladas/día al actualizar su sistema de A/O con nuestros medios, estabilizando el efluente incluso con una DQO afluente de 15 000 mg/l. Acuicultura (Malasia): Nuestros medios se utilizan en sistemas de recirculación de acuicultura (RAS) para reducir la acumulación de nitratos y la eutrofización en estanques de cangrejos de alto rendimiento. Conclusión Ya sea que esté diseñando una nueva instalación o modernizando una planta antigua, es vital comprender que MBBR es el componente clave para la eficiencia del sistema. En AquaSust, combinamos 20 años de experiencia en ingeniería ambiental con 105 líneas de producción automatizadas para garantizar que su proyecto "reavive la vida del agua". Póngase en contacto con nuestros expertos hoy ¿Listo para optimizar la calidad de su agua? Póngase en contacto con nuestro equipo técnico para un análisis de agua gratuito y una propuesta de proyecto personalizada.

Apr 24, 2026

Tratamiento de aguas residuales de alta salinidad en plantas desalinizadoras de Oriente Medio: estrategias ZLD para 2026 e integración MBBR

El núcleo de la gestión de aguas residuales de alta salinidad radica en lograr una descarga líquida cero (ZLD) y la recuperación de minerales. En Oriente Medio, la integración Ósmosis inversa (RO) de alta recuperación , Destilación multiefecto (MED) y tolerante a la sal MBBR (Reactor de biopelículas de lecho móvil) La tecnología permite que las plantas desaladoras superen el 95% de recuperación de agua. Este enfoque integrado aborda las estrictas regulaciones de descarga del Golfo Pérsico y al mismo tiempo crea valor económico mediante la extracción de sales de grado industrial. ¿Qué es la tecnología ZLD en tratamientos de alta salinidad? Descarga de líquido cero (ZLD) es un proceso estratégico de gestión de aguas residuales que elimina todos los residuos líquidos de un sistema. En el contexto de la desalinización en Oriente Medio, ZLD se centra en el tratamiento de la “salmuera”, el subproducto altamente concentrado de la desalinización, que a menudo presenta niveles de TDS (sólidos disueltos totales) que superan los 60 000 mg/l. El proceso normalmente implica evaporación térmica y cristalización para convertir la salmuera líquida en sales sólidas de alta pureza y agua destilada. Desafíos del tratamiento biológico en ambientes salinos En ambientes donde la salinidad excede el 1%, los microorganismos estándar sufren de Alta presión osmótica , lo que provoca plasmólisis (deshidratación celular) y fallo del sistema. Las plantas modernas superan esto usando Bacterias halófilas y medios portadores especializados. Choque osmótico: Las fluctuaciones en la concentración de sal pueden provocar el desprendimiento de biopelículas en los sistemas tradicionales. Eficiencia de transferencia de oxígeno (OTE): En agua salina, la coalescencia de las burbujas cambia, lo que a menudo reduce el OTE en un 20 % en comparación con las aplicaciones de agua dulce. Comparación de tecnologías de tratamiento de alta salinidad Métrica técnica Estanques de Evaporación Tradicionales Membrana RO de alta recuperación ZLD integrado (MBBR térmico) Tasa de recuperación de agua 0% (Todo evaporado) 60% - 75% 95% - 99% Huella Extremadamente grande Medio Compacto / Modular Costo operativo (OPEX) Bajo (Depende de la tierra) Medio (High Pressure) Alto (compensado por la recuperación de sal) Impacto ambiental Riesgo de filtración del suelo Impacto de la salmuera en la vida marina Respetuoso con el medio ambiente El papel de MBBR en el pretratamiento con solución salina Antes de que las aguas residuales de alta salinidad entren en evaporadores costosos, se deben eliminar los contaminantes orgánicos (DQO/DBO) para evitar la incrustación del equipo. Medios MBBR de polietileno de alta densidad (HDPE) de Nihaowater proporciona una ventaja crítica: Estabilidad de la biopelícula: Los microbios halófilos crecen dentro de los macroporos protegidos del medio MBBR, manteniendo una biomasa estable a pesar de los cambios de salinidad de 10.000 a 50.000 mg/L. Resistencia a la carga de impacto: La naturaleza fluidizante de los portadores MBBR garantiza un contacto constante entre los microbios y el agua salina, evitando las "zonas muertas" comunes en los reactores de lecho fijo. Cálculo de carga: El rendimiento se mide a través de la Tasa de carga de superficie (SALR) . La fórmula es: SALR = Carga Influente (g/d) / (Volumen Total del Medio x Área de Superficie Específica) . En el pretratamiento con ZLD de alta salinidad, el SALR normalmente se mantiene entre 2 y 5 g DQO/m2/d. Tendencias para 2026: de la eliminación a la “minería de salmuera” en el CCG Saudi Vision 2030 está cambiando el paradigma del “tratamiento de residuos” al Minería de salmuera . Las modernas plantas ZLD en NEOM y Dubai ahora extraen cloruro de sodio, magnesio y litio de los residuos de desalinización. Al utilizar MBBR para garantizar la pureza orgánica de la salmuera, estas plantas proporcionan materia prima de alta calidad para la industria cloro-álcalina local, convirtiendo un enorme pasivo ambiental en un centro de ganancias. Preguntas frecuentes P: ¿Cuál es el principal desafío para el tratamiento de aguas residuales en Medio Oriente? R: El principal desafío es la combinación de temperaturas ambientales extremas e hipersalinidad. Esto requiere equipos con alta resistencia a la corrosión (como acero inoxidable dúplex o polímeros especializados) y sistemas biológicos aclimatados a alta presión osmótica. P: ¿Por qué se prefiere MBBR a los reactores de lecho fijo para agua salina? R: Los medios MBBR se mueven constantemente, evitando las incrustaciones y obstrucciones minerales que a menudo afectan a los sistemas de lecho fijo en ambientes con alto contenido de sal. El mecanismo de autolimpieza de los soportes móviles garantiza una superficie activa constante para las biopelículas halófilas.

Apr 17, 2026

Bio Block frente a MBBR Media: la elección definitiva para sistemas de película fija

Descripción general: La elección entre Biobloque y Medios MBBR depende del Tasa de carga ogánica (OLR) y Presupuesto energético . Biobloque (Medios Estructurados) es una solución fija de energía cero ideal para aguas residuales de concentración baja a media y etapas anaeróbicas. En contraste, Medios MBBR (transportistas en movimiento) Es un formato dinámico y autolimpiante que maximiza Eliminación de DBO/DQO en aplicaciones industriales de alta carga, aunque requiere energía constante para la agitación del medio. Matriz de comparación de desempeño central Métrica técnica Biobloque (Rejilla Fija) Medios MBBR (cama móvil) Impulsor de selección estratégica Área de superficie (SSA) 100 - 250 m2/m3 500 - 1200 m2/m3 MBBR maneja cargas orgánicas 3 veces mayores. Consumo de energía Bajo (solo oxigenación) Alto (mezcla de oxígeno) Bio Block reduce el OPEX en tanques de baja carga. Resistencia a la obstrucción Moderado (propenso a formar puentes) Excelente (Autolimpieza) MBBR es obligatorio para afluentes con alto contenido de sólidos. Vida útil de los medios 15 años (estable a los rayos UV) 10-20 años (dependiente del desgaste) Los Bloques biológicos tienen cero desgaste mecánico. Infraestructura Marcos de soporte fijos Sopladores de cribas de retención Bio Block es más fácil de instalar en tanques simples. ¿Qué es Bio Block? Bio Block es un formato de medio de película fija que consta de rejillas o tubos estructurados en forma de red soldados térmicamente en bloques rígidos. Normalmente hecho de Polietileno resistente a los rayos UV (HDPE) , estos bloques se apilan permanentemente dentro del tanque de tratamiento. El Biomecanismo: Las aguas residuales fluyen a través de canales verticales o de flujo cruzado. Debido a que los bloques son estacionarios, crean un ambiente muy estable para Microbios de crecimiento lento , como los involucrados en Nitrificación or Digestión anaeróbica . Ventaja clave: Funciona como un sistema “pasivo”. No hay riesgo de que el medio se escape del tanque y no se requiere energía para mover el medio. El riesgo: En ambientes con alto contenido de DBO, la biopelícula puede volverse demasiado espesa (sobrecrecimiento de biomasa), lo que lleva a puente —donde los canales se obstruyen y provocan zonas muertas en el tanque. ¿Qué es Medios MBBR? MBBR Media (Los portadores del reactor de biopelícula de lecho móvil) son pequeñas piezas de plástico de alta densidad diseñadas para permanecer en constante movimiento. Por lo general, tienen forma de ruedas o cilindros porosos para maximizar la Área de superficie protegida . El Biomecanismo: El medio se mantiene en un “giro” continuo mediante difusores de aire o mezcladores mecánicos. Este movimiento constante cumple una función crítica: Descamación Mecánica . Naturaleza autolimpiante: Cuando los portadores chocan, las bacterias viejas y muertas son eliminadas, lo que permite que crezca una biopelícula fresca, delgada y altamente activa. Alta eficiencia: Esta renovación constante permite a MBBR manejar Tasas de carga volumétrica (VLR) superando con creces a los Bio Blocks, alcanzando a menudo 10,0 a 20,0 kg DQO/m3/día . Criterios de selección digital: umbrales OLR y VLR Para ir más allá de una simple descripción, los ingenieros utilizan Métricas digitales para decidir: Carga Baja (VLR Bio Block es más eficiente. La energía que se ahorra al no tener que mezclar los medios da como resultado un mayor retorno de la inversión (ROI). Carga Alta (VLR > 5 kg/m3/día): MBBR Media es necesario. En estos niveles, un Bio Block fijo se obstruiría en cuestión de semanas debido al crecimiento bacteriano excesivo. Área de superficie específica (SSA): Si el volumen de su tanque es fijo y pequeño, pero sus desechos son fuertes, use Medios MBBR con SSA > 800 m2/m3 para empaquetar la máxima capacidad biológica en la huella. Guía de decisiones: ¿Cuál se adapta a tu tanque? Escenario A: Modernización industrial (alta resistencia) Si necesita duplicar la capacidad de un tanque de aguas residuales de procesamiento de alimentos existente, MBBR Media es la única opción. Se escala simplemente aumentando el "índice de llenado" (hasta el 70% del volumen del tanque). Escenario B: Municipal remoto/Estanque (bajo mantenimiento) Si el sitio es remoto con electricidad limitada y mano de obra calificada, Bio Block es superior. Su naturaleza fija evita el riesgo de pérdida de medios y simplifica el diseño de aireación. Escenario C: Etapas anaeróbicas Bio Blocks A menudo se prefieren en zonas anaeróbicas (libres de oxígeno) porque no requieren la turbulencia que inadvertidamente introduciría oxígeno en el agua. Términos: Nitrificación: El proceso biológico de convertir amoníaco en nitrato; Los Bio Blocks destacan aquí debido a su biomasa estable. Desprendimiento: El proceso por el cual la vieja biopelícula se desprende de los medios; MBBR media automatiza esto mediante la colisión de transportistas. Proporción de llenado: El porcentaje de un tanque ocupado por medios; El MBBR típico oscila entre el 30% y el 67%.

Apr 02, 2026

Manguera de aireación versus difusores rígidos: cuando los tubos de membrana flexible ganan en aplicaciones de burbuja fina

Descripción rápida: La manguera de aireación supera a los difusores de tubo y disco rígido en tanques poco profundos (menos de 4 a 5 m), geometrías irregulares, acuicultura, restauración de estanques y proyectos de modernización. Los difusores de disco rígido siguen siendo superiores en tanques municipales profundos (5 a 7 m), procesos BNR que requieren una zonificación precisa de OD y sistemas MBR con alto contenido de MLSS. La decisión se reduce a cinco factores: profundidad del tanque, geometría, precisión del control de OD, flexibilidad operativa y costo del ciclo de vida. ¿Qué es la manguera de aireación? (Y en qué se diferencia de un difusor de tubo) Manguera de aireación es un tubo elastomérico microporoso de longitud continua que libera burbujas finas (1 a 3 mm) a lo largo de toda su longitud, no desde unidades de fuente puntual individuales como difusores de disco o tubo. El mecanismo clave es el orificio dinámico : miles de microperforaciones se cortan con láser en una pared de EPDM o silicona. Bajo la presión del aire, la pared se estira y se abren las perforaciones. Cuando se detiene el flujo de aire, la membrana se contrae y sella, evitando el reflujo de líquido sin una válvula de retención. Esto se diferencia fundamentalmente de un difusor de tubo rígido, que utiliza un núcleo hueco de plástico o cerámica con un manguito de membrana sujeto sobre él, conectado a una rejilla de tubería lateral montada en el suelo. La manguera de aireación reemplaza toda la rejilla de tuberías con un único tramo continuo alimentado por un cabezal. Por qué es importante: Una rejilla difusora de disco para un tanque de 200 m² puede requerir entre 400 y 600 unidades individuales, cada una de las cuales es un punto potencial de fuga. El mismo tanque cubierto con una manguera de aireación tiene dos puntos de conexión: entrada y extremo terminal. Cara a cara: Comparación de desempeño clave Parámetro Difusor de disco Difusor de tubo rígido Manguera de aireación Formato de emisión Fuente puntual Fuente puntual Lineal continuo Requiere rejilla para tuberías en el piso si si No Tamaño de burbuja (típico) 1-2 milímetros 1-3mm 1-3mm SOTE por metro de profundidad ~6–8% ~6–7% ~6–7% Geometría irregular del tanque pobre pobre Excelente Tolerancia del ciclo de encendido/apagado bueno bueno Excelente Capacidad de autolimpieza moderado moderado Alto Costo de capital por m² Alto Medio Bajo-medio Reequipamiento sin deshidratación No Difícil si Profundidad máxima recomendada 4 a 8 metros 3 a 6 metros 1 a 5 metros Vida útil típica de la membrana 5 a 10 años 5 a 8 años 5 a 10 años Transferencia de oxígeno: los números reales SOTE (Eficiencia de transferencia de oxígeno estándar) Mide el oxígeno disuelto por metro de inmersión en agua limpia. Los sistemas de burbujas finas en todos los formatos alcanzan aproximadamente entre un 6% y un 8% de SOTE por metro de inmersión, significativamente más alto que los sistemas de burbujas gruesas con un 3% a un 4%. Lo que la hoja de especificaciones no muestra es el factor alfa — la relación entre la transferencia real de oxígeno del agua de proceso y el resultado de laboratorio de agua limpia. Alfa varía de 0,3 a 1,0 dependiendo de: Contenido de surfactante y aceite en el afluente. Concentración de MLSS (MLSS más alto = alfa más bajo) Tiempo medio de retención celular (MCRT más largo = alfa más alto) Intensidad de aireación Las membranas flexibles (incluida la manguera de aireación) mantienen un alfa real más alto que los difusores cerámicos rígidos porque el orificio dinámico resiste la restricción de poros inducida por la contaminación. Los difusores cerámicos que se ensucian pierden progresivamente tanto SOTE como alfa simultáneamente, lo que agrava el costo de energía. Bono de aguas poco profundas: En tanques de menos de 3 m (comunes en estanques, cuencas de compensación y canales de acuicultura), la manguera de aireación produce un aumento de oxígeno disuelto hasta un 68 % mayor que los aireadores de superficie de tipo impulsor, debido al mayor tiempo de residencia de las burbujas en toda la sección transversal del piso del tanque lleno. Aumento de OD: manguera de aireación frente a aireador de superficie (tanque poco profundo, 1,5 m de profundidad) Métrica Aireador de impulsor de superficie Manguera de aireación (EPDM) Promedio HAGA aumentar (mg/L) 2.1 3.5 Mejora relativa Línea de base 68% Consumo de energía (kWh/kgO₂) 1,8–2,4 1,0–1,5 Cobertura uniforme del piso No si Riesgo de zonas muertas Alto Bajo Incrustaciones: donde lo flexible gana a largo plazo La contaminación es el mayor costo oculto en cualquier sistema de aireación de burbujas finas. Hay dos tipos: Incrustaciones biológicas — La biopelícula se acumula en la superficie exterior de la membrana, bloqueando los poros y aumentando la contrapresión. Escalado inorgánico — depósito de carbonato de calcio (CaCO₃) y sílice sobre y dentro de la membrana. Con una dureza de 400 mg/L (como CaCO₃), la presión húmeda dinámica (DWP) aumenta en 50 días de la siguiente manera: Materiales de la membrana Aumento de DWP en 50 días Patrón de escala EPDM (pared de 2,0 mm) 126% Superficie exterior escamosa Silicona (pared de 1,5 mm) 34% Distribución uniforme Poliuretano (pared de 0,4 mm) 304% Denso, alrededor de los orificios La ventaja de autolimpieza de los orificios dinámicos: Cuando la presión del aire aumenta momentáneamente (incluso durante un aumento rutinario del ventilador), los microporos del EPDM o de la manguera de silicona se expanden más allá de la abertura en reposo, expulsando físicamente las incrustaciones y la biopelícula incipientes. Los difusores de cerámica rígida y plástico poroso no tienen mecanismo equivalente. En condiciones de inactividad o de bajo flujo, los medios rígidos son altamente susceptibles a un bloqueo irreversible de los poros que requiere limpieza o reemplazo manual con ácido. Por este motivo, la manguera de aireación es especialmente adecuada para: Aireación intermitente (SBR, ciclos alternos anóxico-aeróbicos) Cuencas de ecualización con cargas de choque con alto contenido de surfactante Sistemas de acuicultura que puede desconectarse estacionalmente Resumen de resistencia a las incrustaciones Condición Cerámica Rígida Difusor de disco (EPDM) Manguera de aireación (EPDM) Operación continua bueno bueno bueno Ciclo de encendido/apagado intermitente pobre bueno Excelente Alto surfactant load pobre moderado bueno Agua dura (>300 mg/L CaCO₃) pobre moderado moderado Alto MLSS (>6,000 mg/L) pobre bueno moderado Apagado/reinicio estacional muy pobre bueno Excelente Instalación: el caso que muchas veces decide el proyecto Una instalación estándar de difusor de discos para un depósito de aireación de 200 m² implica: Diseño y fabricación de una rejilla de tuberías lateral montada en el piso. 400–600 unidades de discos individuales roscadas en conectores de montura Abrazaderas de acero inoxidable y juntas de EPDM en cada conexión. Anclaje y nivelación del suelo para garantizar una distribución uniforme del aire. Prueba de presión de cada conexión antes de la puesta en servicio. La manguera de aireación reemplaza todo esto con: Un solo tubo colector Mangueras con peso colocadas directamente sobre el fondo del tanque. Dos puntos de conexión por tramo (tapa del terminal de entrada) Comparativa de mano de obra (orientativa, depósito de 200 m²): Tarea Difusor de disco Grid Manguera de aireación Horas de diseño 8 a 12 horas 2-3 horas Mano de obra de instalación 3 a 5 días 0,5–1 día Puntos de conexión 400–600 4–8 Riesgo de fugas posteriores a la instalación Alto Muy bajo Reequipamiento sin deshidratación No si Donde la geometría del tanque lo cambia todo Las rejillas difusoras de disco asumen un tanque rectangular con piso plano. La realidad suele ser otra: Tipo de tanque Difusor de disco Fit Manguera de aireación Fit Piso plano rectangular estándar Excelente bueno Lavabo circular/redondo pobre (dead zones at perimeter) Excelente (concentric coil) Zanja/canal de oxidación pobre (width Excelente (runs along channel) Estanque o laguna en el fondo de la tierra No se puede anclar Manguera ponderada, no necesita anclaje Huella irregular (forma de L, etc.) Requiere diseño personalizado Enrutamiento flexible Modernización del tanque existente (sin drenaje) No factible Bajoered in from surface Desglose de aplicaciones: dónde gana la manguera de aireación Acuicultura y RAS (Sistemas de Recirculación de Acuicultura) En el cultivo de peces y camarones, la manguera de aireación genera una cortina de burbujas uniforme en toda la sección transversal del tanque lleno: sin piezas mecánicas móviles ni zonas de turbulencia concentrada que estresen a los peces juveniles. La presión de funcionamiento es baja (0,1 a 0,3 bar por encima de la altura de inmersión), lo que reduce la tensión mecánica en los organismos vivos. Las rejillas difusoras de disco en peceras circulares crean zonas muertas radiales en el perímetro. Esto se elimina con una manguera de aireación enrollada concéntricamente o en forma de bucle. Cuencas de ecualización El afluente variable con aceites, altos sólidos en suspensión y picos de surfactante hace que los difusores rígidos se ensucien rápidamente en el servicio de ecualización. La manguera de aireación se puede elevar a la superficie para limpiarla sin necesidad de desconectar el lavabo. El orificio dinámico maneja cargas de choque de surfactante que bloquearían permanentemente los medios cerámicos. Restauración de estanques y lagos Los estanques con fondo de tierra y las lagunas revestidas no pueden soportar estructuras de anclaje rígidas. La manguera de aireación, lastrada con cadenas de lastre o marcos de anclaje, se despliega sin necesidad de obras civiles. Pruebas independientes confirman un aumento de OD un 68 % mayor en comparación con los aireadores de superficie en la restauración de aguas poco profundas. Aplicaciones temporales y de emergencia La manguera de aireación se enrolla sobre un tambor para su transporte. Puede implementarse en menos de una hora y recuperarse y reutilizarse varias veces, lo que la convierte en la única opción viable para la respuesta de emergencia a derrames, la acuicultura estacional o el tratamiento temporal basado en proyectos donde el costo de capital de una red de discos permanente es injustificable. Donde los difusores rígidos siguen ganando La manguera de aireación tiene limitaciones reales. Aquí es donde los difusores de disco o de tubo son la especificación correcta: Tanques municipales de lodos activados profundos (5–7 m de profundidad): La pérdida de presión a lo largo de los tramos de manguera se vuelve significativa en condiciones de alta inmersión. Los tramos de manguera de más de 50 m a profundidades superiores a 5 m pueden desarrollar gradientes de OD hacia el extremo distal si la presión de entrada no se controla con precisión. Los difusores de disco con válvulas de retención individuales mantienen una distribución estable del flujo de aire a estas presiones. Eliminación de nutrientes biológicos (A2O, Bardenpho, MLE): Los procesos BNR requieren gradientes de OD controlados con precisión entre zonas anaeróbicas, anóxicas y aeróbicas, a veces dentro del mismo tanque. Las zonas de difusor de disco individuales conectadas a circuitos de control de soplador independientes permiten una gestión detallada del OD que no se puede lograr con un recorrido continuo de manguera. Sistemas MBR de alto MLSS: Por encima de 8000 mg/l de MLSS, la viscosidad del licor mezclado aumenta significativamente la resistencia al aumento de las burbujas finas. Los difusores de disco de alto flujo diseñados para el trabajo de limpieza de membrana común en aplicaciones MBR funcionan mejor que las mangueras en esta condición. Instalaciones cubiertas permanentes: En instalaciones completamente cerradas y permanentemente sumergidas donde la recuperación requiere de todos modos la deshidratación del tanque, la capacidad de servicio modular de los difusores de disco (reemplazan unidades individuales sin alterar la red) reduce el costo de mantenimiento a largo plazo. Guía de selección de materiales de membrana Una vez elegido el formato, el material de la membrana sigue la misma lógica ya sea que compre difusores de manguera, disco o tubo: Material Mejor para Tamaño de burbuja Resistencia a las incrustaciones Esperanza de vida Costo relativo EPDM WW municipal, acuicultura, industria en general. 1-2 milímetros bueno 5 a 10 años Bajo Silicona Aceites/grasas, agua fría, alimentos y bebidas WW 2-3 mm (frío) Excelente 7 a 12 años Medio Poliuretano (PU) Hard industrial WW (funcionamiento continuo) 1-2 milímetros pobre in hard water 3–7 años Medio EPDM recubierto de PTFE Alto-fouling environments, chemical WW 1-2 milímetros Excelente 8-12 años Alto Marco de decisión: ¿cuál necesita? Utilice una manguera de aireación si: La profundidad del tanque es inferior a 4 o 5 m. La forma del tanque es circular, irregular, de canal o de fondo de tierra. Es necesario modernizarlo sin deshidratar el tanque. La aplicación es acuicultura, aireación de lagunas o restauración de estanques. La aireación es intermitente (SBR, conmutación anóxica) y la resistencia a las incrustaciones es la prioridad. El proyecto es temporal, estacional o móvil. Utilice difusores de disco o de tubo si: La profundidad del tanque supera los 5 m (AS municipal o MBR) El proceso requiere un control preciso de OD zona por zona (A2O, BNR, Bardenpho) MLSS se mantiene consistentemente por encima de 6000 a 8000 mg/L El tanque es rectangular con piso plano y un diseño de rejilla estándar es eficiente Se requiere instalación fija a largo plazo con reemplazo de unidades individuales Enfoque híbrido (la opción que más se pasa por alto): Las grandes instalaciones de tratamiento suelen utilizar difusores de disco en la zona aeróbica principal y mangueras de aireación en el estanque de ecualización, la prezona anóxica o el tanque de retención de lodos. Cada formato se implementa donde funciona mejor; esto no es un compromiso, es una ingeniería correcta. Conclusiones clave Manguera de aireación = continuous linear emitter. Difusores de disco y tubo = sistemas de rejilla de fuente puntual. Se trata de arquitecturas diferentes, no sólo de formas diferentes. El rendimiento de SOTE es comparable entre la manguera y los difusores de disco/tubo de burbuja fina (6–8% por metro de profundidad). La verdadera ventaja de la manguera es operativa: resistencia a la suciedad, flexibilidad de instalación y adaptabilidad de la geometría. Autolimpieza dinámica del orificio es la ventaja decisiva a largo plazo de las membranas flexibles sobre los medios cerámicos rígidos, especialmente en servicios intermitentes o con alto contenido de surfactante. La profundidad es el límite estricto. Por encima de 5 m de inmersión, los difusores de disco son la especificación más confiable debido al comportamiento de pérdida de presión en tramos de manguera largos. Para acuicultura, estanques, lagunas y modernizaciones: Manguera de aireación is almost always the right answer. Para tanques municipales profundos de AS, MBR y BNR: Los difusores de tubo o disco rígido siguen siendo técnicamente superiores.

	La capacidad de producción anual de los tanques de purificación puede alcanzar 3,000 sets, con una gran capacidad de producción y un ciclo de entrega rápida.		El relleno de gel poroso tiene una superficie de biopelícula 3-4 veces mayor que la de los rellenos de lecho fluidizado en plastidad ordinario, y la cantidad de biopelícula es 1 .9 veces la de los rellenos de lecho fluidizado plástico ordinario.
	Equipado con bacterias de eliminación de nitrógeno y fósforo de biodanciación de GCE patentado, el sistema comienza rápidamente, tiene una fuerte resistencia a las cargas de choque y es fácil de operar y mantener.		Utiliza el material SMC más duradero y más fuerte y el proceso de moldeo por compresión, y se puede usar de manera estable bajo tierra durante 30 años.
	La tecnología patentada de diseño de refuerzo corrugado de superficie tiene una alta resistencia estructural y puede usarse en el espeso entorno de suelo congelado en el norte. La profundidad de entierro diseñada puede alcanzar 2 metros.		El único sistema de distribución de agua patentado se utiliza para garantizar que no haya esquinas muertas o flujos cortos en el sistema de tanques sépticos, y el volumen efectivo es grande.


Buena hidrofilia 1. Buena hidrofilia 2. Fácil de absorber agua 3. Acuéstrate rápidamente 4. Fácil de fluidizar adaptarse a muchas estructuras	Alta capacidad 1. Estructura de pared especial 2. Gran área de superficie específica 3. Rich Bio-Film 4. Nitrificación simultánea y desnitrificación	Menos producción de lodo 1. Tiempo de residencia de lodos largos ricos en microorganismos avanzados 2. Reducción del lodo excedente y el uso reducido de químicos	Larga vida 1. Relleno de gel, buena resistencia al desgaste 2. Anti-envejecimiento, con una vida útil de hasta 15 años

Tipo	Capacidad （m³/d）	Dimensión （mm）	Pozo de registro （mm）	Poder （w）	Material principal
GCE-0.5	0.5	1950 × 1170 × 1080	Φ400 × 2	38	SMC moldeado
GCE-1	1	2400 × 1300 × 1400	Φ400 × 2	45	SMC moldeado
GCE-2	2	2130 × 1150 × 1650	Φ630 × 2	55	SMC moldeado
GCE-5	5	2420 × 2010 × 2000	Φ630 × 2	110	SMC moldeado
GCE-8	8	3420 × 2010 × 2000	Φ630 × 3	110	SMC moldeado
GCE-10	10	4420 × 2010 × 2000	Φ630 × 4	170	SMC moldeado
GCE-15	15	5420 × 2010 × 2000	Φ630 × 5	220	SMC moldeado
GCE-20	20	7420 × 2010 × 2000	Φ630 × 6	350	SMC moldeado
GCE-25	25	8420 × 2010 × 2000	Φ630 × 6	470	SMC moldeado
GCE-30	30	10420 × 2010 × 2000	Φ630 × 6	470	SMC moldeado
GCE-40	40	Φ2500 × 3500	Φ630 × 6	750	GRP
GCE-50	50	Φ2500 × 10500	Φ630 × 6	1500	GRP
GCE-60	60	Φ2500 × 12500	Φ630 × 6	1500	GRP
GCE-70	70	Φ3000 × 10000	Φ630 × 6	1500	GRP
GCE-80	80	Φ3000 × 11500	Φ630 × 6	2200	GRP
GCE-90	90	Φ3000 × 13000	Φ630 × 6	2200	GRP
GCE-100	100	Φ3000 × 13500	Φ630 × 6	2200	GRP
