Dominar la relación F/M para el control de procesos de aguas residuales en el mundo real

En el tratamiento biológico de aguas residuales, el proceso de lodos activados suele considerarse una certeza matemática. Sin embargo, los ingenieros de procesos experimentados saben que se compota más como un ecosistema volátil. En el centro de la gestión de este ecosistema se encuentra la Relación alimento-microoganismo (F/M) .

Si bien los manuales operativos estándar ofrecen fórmulas rígidas, el verdadero dominio del proceso requiere comprender cómo interactúa F/M con la química orgánica variable, la cinética estacional y las limitaciones de los sensores en tiempo real. Esta guía va más allá de los cálculos básicos y ofrece información práctica y probada en campo para la optimización de las plantas modernas.

1. Introducción a la relación F/M: el equilibrio cinético biológico

La relación F/M define la relación termodinámica entre la masa de sustrato orgánico biodegradable que ingresa a los reactores biológicos y la masa de bacterias heterótrofas activas dedicadas a la estabilización.

• La “Comida” (F): La tasa de masa de carga orgánica. Si bien tradicionalmente se define por la demanda bioquímica de oxígeno (DBO), representa los compuestos carbonosos volátiles disponibles para el catabolismo microbiano.
• Los “Microorganismos” (M): La biomasa celular activa que reside dentro de los límites de la cuenca de aireación y es responsable tanto de la oxidación carbonosa como de la biofloculación.

En un sistema ideal, esta proporción mantiene a las bacterias en la fase tardía de crecimiento decreciente o en la fase temprana de respiración endógena. Si la escala se inclina demasiado en cualquier dirección, la estructura física del flóculo de lodo se degrada, alterando el índice de volumen de lodo (SVI) y poniendo en riesgo el incumplimiento regulatorio para los sólidos suspendidos totales (TSS) y los límites de nutrientes.

2. Matemáticas dinámicas: factorización de la latencia y la “pureza” del lodo

La representación matemática de F/M en los libros de texto es sencilla, pero sus componentes esconden trampas operativas.

Las fórmulas de texto puro

Unidades imperiales de EE. UU.:
F/M = (DBO del afluente, mg/L * Flujo, MGD * 8,34) / (MLVSS, mg/L * Volumen de la cuenca, MG * 8,34)

Unidades métricas:
F/M = (DBO del afluente, mg/L * Caudal, m3/día) / (MLVSS, mg/L * Volumen de la cuenca, m3 * 1.000)

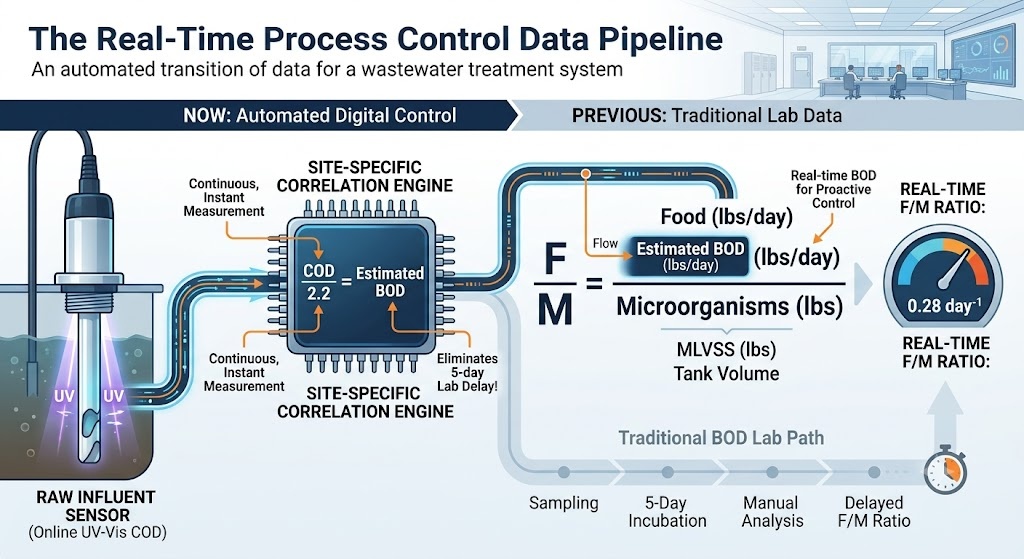

Obtención de información: romper la trampa de la latencia de DBO de 5 días

El mayor defecto del control F/M clásico es que la DBO5 estándar requiere un período de incubación de 5 días. Gestionar una planta dinámica utilizando un indicador de retraso de 5 días garantiza que siempre esté solucionando la crisis de la semana pasada.

Las instalaciones avanzadas evitan esto al establecer una dinámica Matriz de correlación DQO-DBO o TOC-DBO . El afluente municipal doméstico bruto típicamente exhibe una relación DQO:DBO de 2,0:1 a 2,5:1. Sin embargo, si su instalación recibe fracciones industriales (por ejemplo, procesamiento de alimentos, fabricación de productos químicos), esta proporción puede aumentar a 4,0:1 o cambiar cada hora.

[Estimación de alimentos en tiempo real] = DQO diaria (mediante digestión de 2 horas o UV-Vis en línea) / Factor de correlación específico del sitio

Al utilizar espectrofotómetros UV-Vis en línea en el vertedero principal de efluentes, los operadores pueden capturar “babosas” orgánicas en tiempo real y ajustar las métricas del proceso de inmediato, en lugar de descubrir una sobrecarga tóxica cinco días tarde.

La fracción de “pureza” de MLVSS a MLSS

Sustituir MLVSS por MLSS en el denominador es un error crítico. MLSS incluye sólidos inertes no biológicos (sólidos suspendidos fijos como arena fina, limo y fósforo precipitado).

Una planta municipal saludable mantiene una Relación MLVSS/MLSS (Índice de Pureza) de 0,75 a 0,85 . Durante fuertes lluvias en sistemas de alcantarillado combinados o en plantas con canales de arena inadecuados, arena inerte se filtra hacia el depósito de aireación, lo que reduce la proporción por debajo de 0,60. Si no realiza pruebas para detectar la fracción volátil (MLVSS mediante pruebas en hornos de mufla volátiles a 550 grados Celsius), sobreestimará matemáticamente su fuerza laboral microbiana, desnutrirá drásticamente su sistema y provocará una inanición inesperada de biomasa.

3. Escenario de cálculo avanzado: el cambio industrial

Miremos más allá de los cálculos municipales básicos y veamos un escenario avanzado en el que una planta industrial de procesamiento de alimentos vierte una oleada orgánica inesperada en un sistema municipal.

Datos de campo recopilados a las 08:00 a. m.:

• Tasa de flujo afluente: 4,0 mgd
• DQO del efluente primario (mediante prueba rápida): 600mg/L
• Factor histórico DQO:DBO para este mix industrial específico: 2.4:1
• Volumen del tanque de aireación: 1,2 millones de galones (MG)
• Concentración MLSS: 3.500 mg/L
• Fracción Orgánica Volátil Actual (MLVSS/MLSS): 72% debido a la reciente escorrentía de sedimentos en climas húmedos

Paso 1: Calcular la DBO (alimentos) estimada en tiempo real

DBO estimada del afluente = 600 mg/L DQO / 2,4 = 250 mg/L DBO
Alimento aplicado = 250 mg/L * 4,0 MGD * 8,34 = 8340 lbs de DBO/día

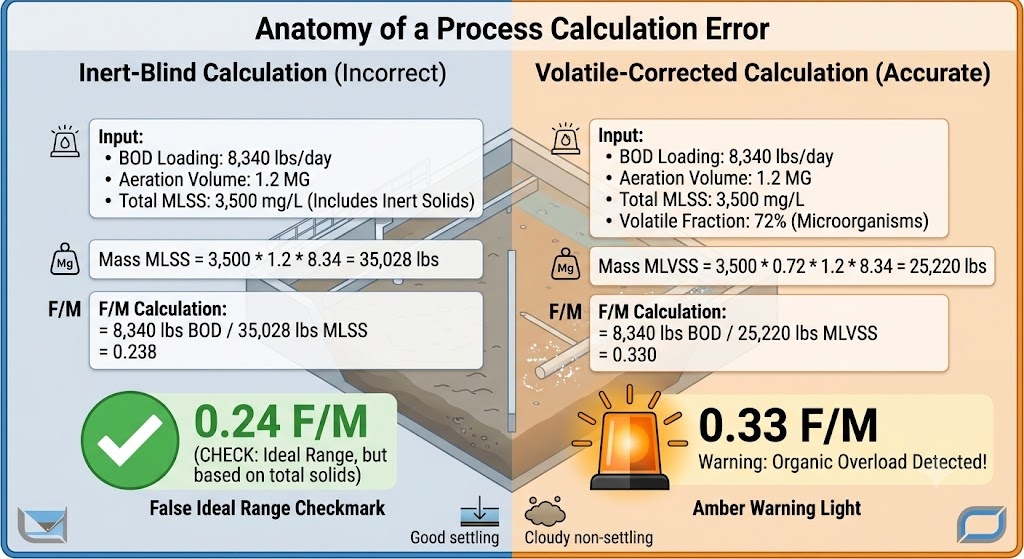

Paso 2: Calcular la masa biológica verdadera (microorganismos)

Concentración verdadera de MLVSS = 3500 mg/L MLSS * 0,72 = 2520 mg/L MLVSS
Microorganismos activos = 2520 mg/L * 1,2 MG * 8,34 = 25 220 lbs de MLVSS

Paso 3: Calcular la F/M en tiempo real

Relación F/M = 8,340 lb DBO / 25,220 lb MLVSS = 0,33 días^-1

Información operativa: Si el operador hubiera utilizado incorrectamente el MLSS total para el cálculo, el F/M calculado habría aparecido como 0,24, lo que indicaría un sistema convencional perfectamente estable. En realidad, la verdadera carga biológica es de 0,33, acercándose al límite superior del tratamiento convencional, advirtiendo al operador que suprima el desperdicio de lodos inmediatamente para evitar el lavado de biomasa.

4. Rangos F/M ideales y factor de temperatura cinética

Los rangos de objetivos operativos deben alinearse con el diseño de ingeniería específico de la instalación.

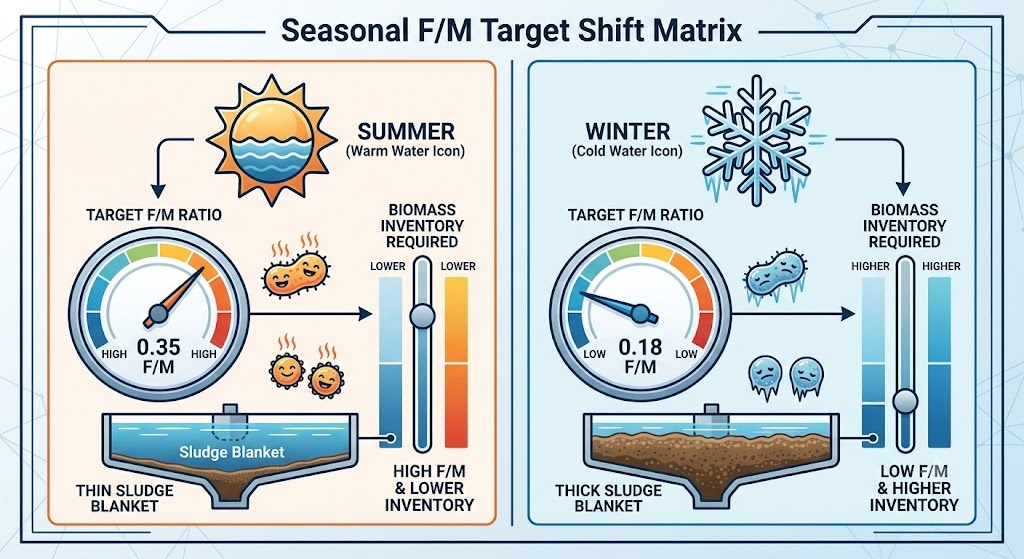

El coeficiente de temperatura que los libros de texto pasan por alto

La actividad enzimática microbiana depende en gran medida de la temperatura y se rige por la ecuación de Arrhenius modificada. Por cada 10 grados Celsius de caída en la temperatura de las aguas residuales, las tasas metabólicas biológicas disminuyen aproximadamente un 50%.

• Operación de verano (25°C): Los microbios tienen altas tasas metabólicas. Consumen alimentos rápidamente. Puede ejecutar con seguridad una relación F/M más alta (por ejemplo, 0,35) porque la velocidad de procesamiento cinético coincide con la velocidad de carga.
• Operación de invierno (10°C): Los microbios se vuelven lentos. Para tratar la misma masa de DBO entrante, debe aumentar el tamaño de su fuerza laboral microbiana. Los operadores deben apuntar a una relación F/M más baja (por ejemplo, 0,18) elevando intencionalmente los objetivos MLVSS para proporcionar una mayor capacidad de procesamiento "al día".

5. Solución de problemas de relaciones F/M altas: sobrecarga orgánica y dispersión estructural

Una relación F/M alta (>0,50 en sistemas convencionales) indica que la energía carbonosa disponible excede la capacidad metabólica de la biomasa en pie. Esto se debe a vertederos de desechos industriales, lavados hidráulicos repentinos de sólidos por aguas pluviales o desperdicio excesivo de lodos (WAS).

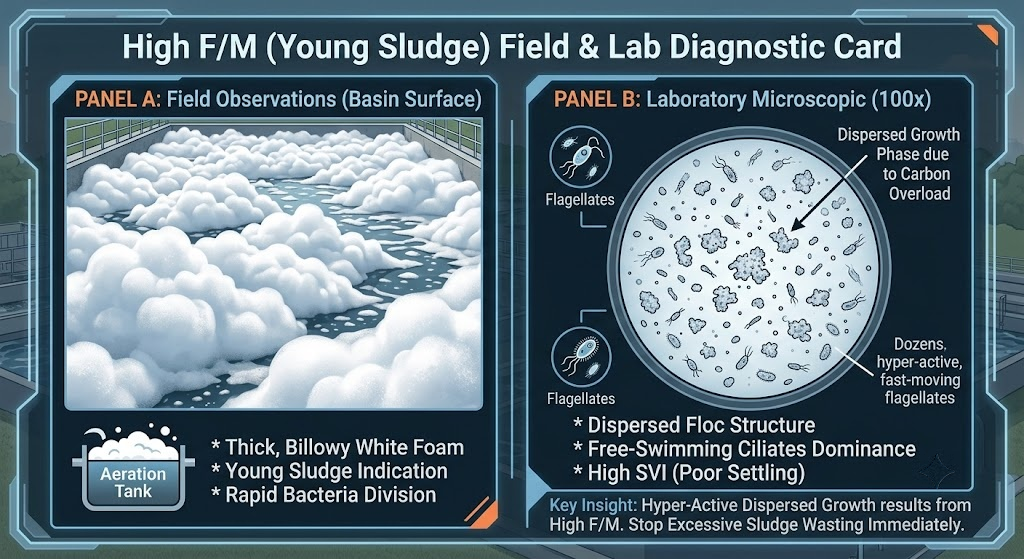

Diagnóstico visual in situ y microscopía

• Fenómeno de superficie: La cubeta de aireación genera una sustancia espesa, ondulante y muy fluida. espuma blanca prístina . Esta espuma contiene altas concentraciones de polisacáridos y lípidos extracelulares producidos por bacterias jóvenes que se dividen rápidamente en su fase de crecimiento logarítmico.
• Estructura microscópica: Con un aumento de 100x, los flóculos de lodo parecen pequeños, muy fracturados y carecen de bordes estructurados. Verá un predominio masivo de ciliados y flagelados que nadan libremente, con una ausencia absoluta de rotíferos o ciliados con pecíolo.

Acciones correctivas avanzadas

1. La maniobra de alimentación escalonada: Si su instalación está equipada con capacidades de alimentación por pasos, desvíe el flujo de entrada sin tratar lejos del cabezal del tanque de aireación y distribúyalo por las zonas media o trasera. Esto disminuye inmediatamente la relación F/M en la entrada, protegiendo la biomasa devuelta del choque orgánico.
2. Ajustes de equilibrio RAS/WAS: Detenga inmediatamente todo bombeo WAS. Aumente las tasas de retorno de lodos activados (RAS) para maximizar la transferencia de sólidos almacenados desde los clarificadores secundarios a la zona de reacción.

6. Solución de problemas de relaciones F/M bajas: Microthrix Bulking y Pin Floc

Una relación F/M baja (<0,15 en sistemas convencionales) representa un entorno de intensa inanición biológica. La población microbiana ha superado su suministro de energía primaria.

Diagnóstico visual in situ y microscopía

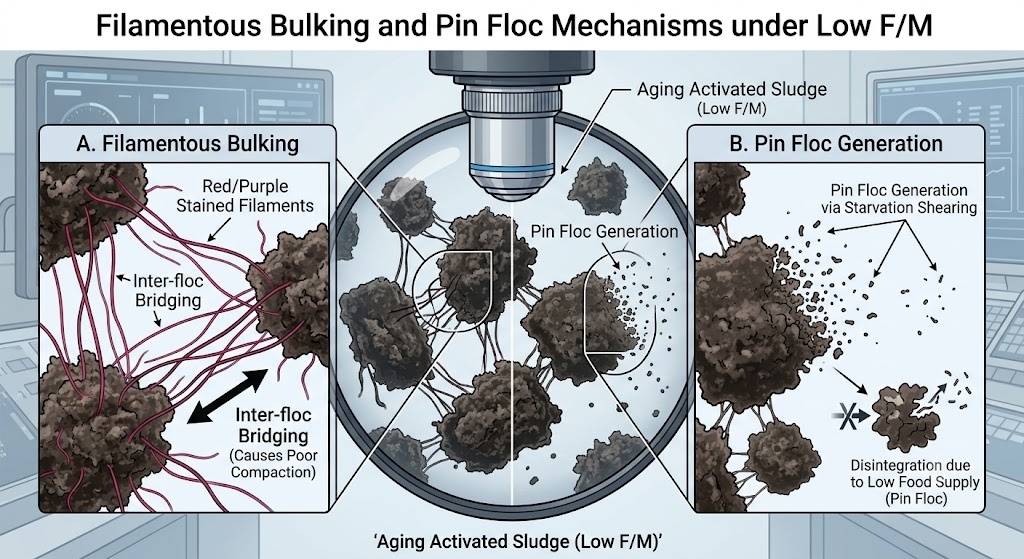

• Fenómeno de superficie: El recipiente de aireación desarrolla una capa de espuma densa, grasosa, de color marrón oscuro o tostado que resiste las salpicaduras de agua. El clarificador secundario muestra floc de pasador —pequeñas partículas parecidas a cenizas que flotan sobre el vertedero de efluentes a pesar de una columna de agua muy transparente.
• Estructura microscópica: Los flóculos de lodo aparecen masivos, oscuros e irregulares. Hebras largas, parecidas a pelos, de bacterias filamentosas (como Microthrix parvicella or Tipo 0041 ) se desprenden del núcleo de los flóculos, uniendo los huecos e impidiendo físicamente la compactación en el clarificador.

La mecánica del aumento de volumen por inanición

Cuando los alimentos escasean, las bacterias filamentosas superan a las bacterias formadoras de flóculos estándar. Las células filamentosas tienen una relación superficie-volumen mucho mayor, lo que les permite eliminar trazas de DBO de forma más eficaz que los flóculos densos. A medida que se multiplican, crean una malla en forma de red que atrapa el agua, elevando el índice de volumen de lodos (SVI) y provocando que la capa de lodos en el clarificador se eleve hacia la superficie.

Acciones correctivas avanzadas

1. El protocolo de emaciación incremental: Es necesario eliminar el exceso de biomasa para restablecer el equilibrio, pero grandes ajustes pueden sacudir el sistema. Implementar el Regla de desperdicio máximo del 10 % al 15 % : nunca aumente su volumen WAS diario en más del 15% en un solo período de 24 horas.
2. Estrategia de cloración selectiva: Si el abultamiento filamentoso es severo, aplique una dosis específica de cloro a la línea RAS. Dosifique el cloro a una tasa precisa de 2 a 5 libras de cloro por 1000 libras de MLVSS por día . Debido a que los filamentos se extienden hacia afuera desde la estructura del flóculo, primero se exponen al cloro, destruyéndolos y manteniendo seguras las bacterias internas que forman el flóculo.

7. Integración de procesos: la matriz operativa F/M versus MCRT

Las operaciones avanzadas de aguas residuales no gestionan F/M como una métrica aislada. Funciona como el inverso matemático de Tiempo medio de residencia de la célula (MCRT) or Tiempo de retención de sólidos (SRT) .

Mientras que F/M mide el factor estresante externo (alimentos que ingresan al sistema), MCRT mide la edad interna y el tiempo de retención de la fuerza laboral.

MCRT = Inventario total de sólidos suspendidos volátiles en el sistema / Masa total de sólidos volátiles desperdiciados y efluentes perdidos por día

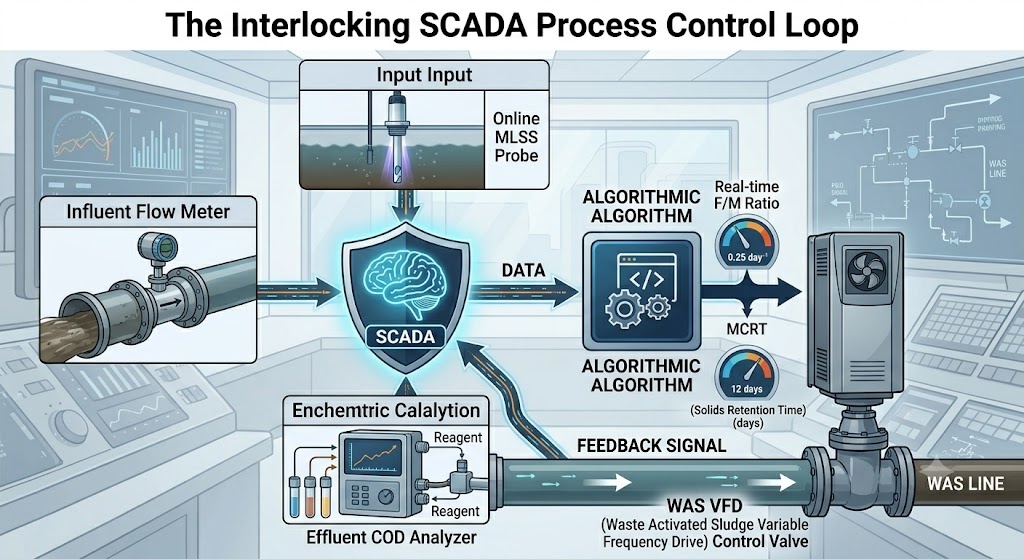

La transición a los gemelos digitales y al autocontrol SCADA

Las modernas instalaciones de tratamiento utilizan un sistema unificado Matriz de control de procesos dentro de sus sistemas SCADA. Las sondas ópticas MLSS en línea instaladas en el punto medio del depósito de aireación proporcionan datos continuos de sólidos. Combinado con medidores de flujo magnéticos digitales en las líneas de afluente y WAS, el sistema SCADA modula automáticamente las bombas de drenaje de frecuencia variable (VFD) para mantener un MCRT objetivo estable.

Cuando una carga industrial repentina cambia la relación F/M, la automatización detecta la caída correspondiente en la demanda de oxígeno disuelto (OD) y se pueden realizar ajustes de inmediato. Esta integración garantiza que MCRT actúe como ancla para la estabilidad, mientras que F/M sirve como herramienta de diagnóstico para evaluar las variaciones de carga en tiempo real.

8. Resumen: Conclusiones ejecutivas para los gerentes de planta

La optimización de una planta de lodos activados requiere superar las metodologías históricas de reglas generales y adoptar métricas de proceso dinámicas:

• Incorporar sustitutos rápidos: Reemplace las pruebas estándar de DBO con retraso de 5 días por digestión de banco de DQO de 2 horas o sensores ópticos UV-Vis en línea para gestionar los impactos altos de F/M de forma proactiva.
• Normalizar para el contenido de cenizas: Nunca calcule los objetivos del proceso utilizando MLSS total; priorizar el MLVSS para aislar la masa biológica activa del sedimento inerte de los ríos y la precipitación mineral.
• Incorporar objetivos de temperatura cinética: El objetivo de cambio F/M varía más bajo en invierno y más alto en verano para igualar las fluctuaciones metabólicas bacterianas naturales.
• Practique la emaciación conservadora: Proteja su sistema de las oscilaciones del proceso limitando cualquier ajuste volumétrico de WAS de un solo día al 15%.
