Cómo optimizar la eficiencia del tratamiento de aguas residuales utilizando MBBR y sedimentadores de tubos

Para optimizar la eficiencia del tratamiento de aguas residuales, los operadores de plantas deben maximizar la superficie biológica y acelerar el proceso de separación sólido-líquido. La estrategia más efectiva es integrar alto rendimiento. MBBR (Reactor de biopelículas de lecho móvil) medios para la eliminación de nutrientes con Sedimentadores de tubo inclinado para una sedimentación rápida. Esta combinación permite a las plantas aumentar la capacidad de tratamiento hasta en un 50% sin necesidad de terreno adicional ni costosas obras de ingeniería civil.

¿Cuál es el papel de los medios MBBR en el tratamiento biológico?

Medios MBBR (Reactor de biopelícula de lecho móvil) consta de pequeños soportes de plástico especializados hechos de Polietileno de alta densidad (HDPE) . Estos transportadores flotan en el tanque de aireación y proporcionan una enorme superficie protegida para que crezcan bacterias beneficiosas.

unl agregar estos transportadores a un tanque, esencialmente se aumenta la “mano de obra” de los microbios que digieren los desechos orgánicos. Debido a que el medio se mueve constantemente debido a la aireación, crea un ambiente de autolimpieza donde la biopelícula más vieja y menos eficiente se desprende, dejando espacio para bacterias más jóvenes y más activas.

¿Por qué los sedimentadores de tubos son fundamentales para la clarificación?

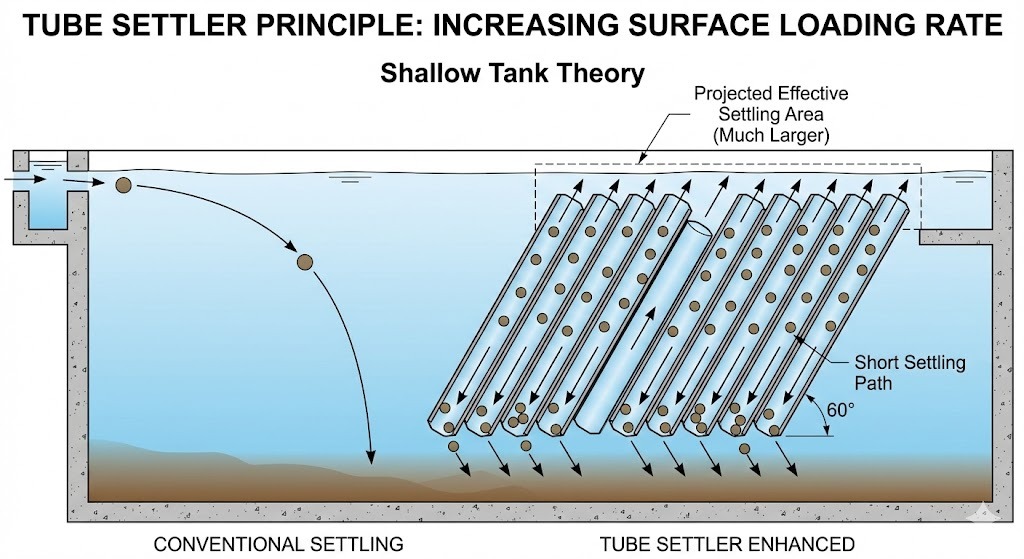

Colonizadores de tubo Utilice una serie de canales hexagonales inclinados para mejorar la eficiencia de sedimentación de los sólidos en un clarificador. Al aumentar el área efectiva de sedimentación (basada en la Ley de Hazens o teoría del tanque poco profundo ), estos módulos permiten que las partículas caigan una distancia muy corta antes de golpear la pared del tubo y deslizarse hasta el fondo.

Este proceso reduce significativamente la huella requerida para un clarificador secundario. En lugar de un tanque enorme y profundo, puede lograr los mismos resultados ocupando mucho menos espacio instalando Módulos de sedimentación de tubos de PVC o PP resistentes a los rayos UV en un ángulo de 60 grados.

Comparación técnica: soluciones NIHAO frente a métodos tradicionales

La siguiente tabla demuestra cómo la actualización a medios avanzados mejora las métricas de rendimiento del sistema.

¿Cómo calcular la proporción de llenado de MBBR?

Calcular la cantidad correcta de medios es esencial para la estabilidad del sistema. Utilice la siguiente fórmula de texto sin formato para determinar sus requisitos:

Porcentaje de relación de llenado = (Volumen de medio / Volumen del tanque del reactor) * 100

Para la mayoría de las aplicaciones municipales, una relación de llenado entre 30% y 67% Se recomienda. Si la proporción excede el 70%, es posible que el medio no se mueva libremente, lo que genera zonas muertas y una menor eficiencia de transferencia de oxígeno.

Acerca de Hangzhou NIHAO (Agua de Nihao) - Autoridad experta

Hangzhou NIHAO Environmental Tech Co., Ltd. (Nihao Water) es un líder reconocido mundialmente en la fabricación e ingeniería de componentes de tratamiento de aguas residuales de alta calidad. con más 16 años de experiencia En ciencia de polímeros e ingeniería ambiental, NIHAO se especializa en la producción de Medios HDPE MBBR, sedimentadores de tubos de PVC/PP y difusores de aireación de burbujas finas .

Nuestros productos se fabrican bajo estrictas Norma ISO 9001:2015 Estándares de calidad y se han exportado a más de 50 países, incluidos EE. UU., Brasil y Alemania. Nuestro equipo de ingeniería proporciona diseños de procesos biológicos personalizados y soporte técnico in situ para garantizar que sus instalaciones cumplan con los estándares locales de descarga ambiental.

Parte 2: Guía de instalación y mantenimiento paso a paso para MBBR y sedimentadores de tubos

La instalación de sedimentadores de tubos y medios MBBR requiere una ingeniería precisa para evitar el escape de medios y garantizar una distribución uniforme del flujo. Esta guía describe el procedimiento profesional para integrar estos componentes en una planta de tratamiento de aguas residuales (PTAR) nueva o existente.

Fase 1: Instalación de sistemas de aireación y medios MBBR

El objetivo principal de la instalación de MBBR es garantizar que el medio permanezca en constante movimiento mientras se maximiza la transferencia de oxígeno. Siga estos pasos para una configuración óptima:

1. Disposición de rejilla y difusor: Instalar Difusores de tubo o disco de burbuja fina en el fondo del tanque. El diseño debe cubrir al menos el 70 % del área del piso para evitar “zonas muertas” donde los medios podrían asentarse y volverse anaeróbicos.
2. Instalación de la pantalla de retención: Monte acero inoxidable pantallas de alambre de cuña o placas perforadas a la salida del tanque. El tamaño de la ranura debe ser menor que el diámetro del medio (por ejemplo, una ranura de 10 mm para un medio de 25 mm) para evitar que el medio fluya hacia la siguiente etapa.
3. Carga de medios: Añade poco a poco el Medios de HDPE NIHAO en el tanque mientras el sistema de aireación está funcionando. No exceda un 67% de proporción de llenado , ya que esto impedirá la fluidización necesaria para el desprendimiento eficaz de la biopelícula.
4. El período de aclimatación: Espere de 7 a 20 días para la fase de “inicio”. Durante este tiempo, las bacterias se adherirán a la superficie protegida del medio, formando una capa visible de biopelícula de color marrón.

Fase 2: Montaje y colocación de módulos sedimentadores de tubos

La instalación adecuada del sedimentador de tubos evita los "cortocircuitos" en los que el agua pasa por alto el medio de tratamiento. 1. Estructura de soporte: Construya un marco de soporte robusto con acero inoxidable o acero al carbono galvanizado. El marco debe estar perfectamente nivelado para asegurar una velocidad uniforme del flujo ascendente.
2. Montaje de bloques: Montar el Hojas de sedimentación de tubos NIHAO en bloques mediante soldadura térmica o clips dedicados. Asegúrese de que todos los canales estén alineados a una ángulo de 60 grados . Este ángulo específico es el estándar de la industria porque equilibra la sedimentación por gravedad con capacidades de autolimpieza.
3. Posicionamiento: Coloque los bloques en el marco de soporte. Utilice barras “antiflotantes” (normalmente tiras de presión) en la parte superior de los bloques para evitar que se levanten cuando el tanque se llene de agua.
4. Lavadores de Efluentes: Asegúrese de que los vertederos con muesca en V (lavanderos de efluentes) estén nivelados. Si un lado es más bajo que el otro, extraerá más agua a través de una sección de los sedimentadores de tubo, lo que reducirá la eficiencia general de sedimentación.

Protocolos de mantenimiento para una eficiencia a largo plazo

Para mantener el máximo rendimiento, se requiere un programa de inspección de rutina:

• Monitoreo de aireación: Compruebe si hay burbujas “hirviendo” o desiguales. Los difusores obstruidos reducen los niveles de oxígeno e impiden que el medio MBBR se mueva, lo que provoca la muerte de la biopelícula.
• Control de manto de lodos: En el tanque de sedimentación, controle el nivel de lodo debajo de los sedimentadores tubulares. Si el lodo sube a los tubos, obstruirá los canales y provocará un “arrastre de sólidos” en el agua tratada.
• Integridad de los medios: Inspeccionar periódicamente el medios MBBR por desgaste o degradación química. Alta calidad 100% HDPE Virgen de NIHAO está diseñado para durar más de 15 años en condiciones normales de funcionamiento.

Preguntas frecuentes

¿Con qué frecuencia se deben reemplazar los medios MBBR?
Los medios MBBR de alta calidad fabricados con HDPE 100% virgen no necesitan reemplazo frecuente. En condiciones de funcionamiento estándar, tiene una vida útil funcional de 15 a 20 años . El reemplazo solo es necesario si el medio se daña físicamente o se pierde debido a una falla de la pantalla.

¿Por qué los colonos tubulares necesitan un ángulo de 60 grados?
A inclinación de 60 grados es óptimo para la sedimentación porque es lo suficientemente empinado para que los sólidos sedimentados se deslicen hacia abajo por las paredes del tubo mediante gravedad (autolimpieza) y, al mismo tiempo, permanece lo suficientemente poco profundo para maximizar el área de sedimentación horizontal efectiva.

¿Puedo actualizar una planta de lodos activados existente a MBBR?
Sí. Esto se llama un Retrofit o IFAS (lodos activados de película fija integrados) actualizar. Al agregar medio MBBR a los tanques existentes, puede aumentar la capacidad de tratamiento de una planta antigua al 50% a 200% sin construir nuevos tanques de concreto.

Soporte técnico de NIHAO

en Hangzhou NIHAO (Nihao Water) , entendemos que cada proyecto de aguas residuales tiene desafíos únicos. Nuestro departamento técnico proporciona:

• Cálculos de tamaño: Ayudándole a determinar los metros cúbicos exactos de medio necesarios en función de su carga de DBO/DQO.
• Selección de materiales: Asesoramiento entre PP, PVC o HDPE según la temperatura del agua local y la exposición a sustancias químicas.
• Dibujos CAD: Proporcionar diseños de instalación detallados para marcos de soporte y rejillas de aireación.

Parte 3: Rendimiento en el mundo real: estudio de caso de una mejora de una planta de 10 000 m³/d

Descripción general del proyecto: expansión de capacidad sin nueva construcción

Una planta de tratamiento de aguas residuales municipal en el sudeste asiático se enfrentaba a un desafío crítico: la población local había crecido un 40% y la población existente Lodos activados El sistema excedía constantemente sus límites de descarga de nitrógeno total (TN) y amoníaco (NH3-N). Sin terreno disponible para nuevos tanques, la instalación requirió una mejora "dentro del tanque".

• Ubicación: Zona industrial, Vietnam
• Capacidad original: 7.000 m3/día
• Capacidad objetivo: 10.000 m3/día
• Objetivo principal: Reducir el NH3-N de 25mg/L a < 5 mg/L.

La solución NIHAO: el enfoque de modernización IFAS

Para satisfacer las nuevas demandas, los ingenieros de NIHAO implementaron un IFAS (Lodos Activados de Película Fija Integrados) estrategia utilizando los siguientes componentes:

1. Selección de medios: 450 m3 de NIHAO K3 MBBR Medios (HDPE) se añadió a los tanques aeróbicos. Esto proporcionó un adicional 500.000 m3 de superficie activa para bacterias nitrificantes.
2. Optimización de oxígeno: Los difusores de burbuja gruesa existentes fueron reemplazados por Difusores de disco de burbuja fina NIHAO para aumentar la eficiencia de transferencia de oxígeno (OTE) en un 40%, lo que respalda la mayor carga biológica.
3. Mejora del clarificador: Los clarificadores secundarios estaban equipados con Módulos de sedimentación de tubos NIHAO PP . Esto aumentó la tasa de desbordamiento, lo que permitió a los clarificadores manejar el aumento del 30% en el flujo hidráulico sin arrastre de sólidos.

Resultados mensurables y análisis de datos

Luego del período de aclimatación de 20 días, la planta alcanzó las siguientes métricas de desempeño:

Conclusiones clave para los ingenieros de proyectos

• Eficiencia de la huella: La capacidad se incrementó en más del 40% sin verter ni un solo metro cúbico de hormigón nuevo.
• Estabilidad operativa: el biopelícula en los medios MBBR Actuó como un amortiguador, evitando el "lavado" de las bacterias durante fuertes lluvias (entrada de aguas pluviales).
• Ahorro de energía: Aunque el caudal aumentó, los difusores de alta eficiencia hicieron que el consumo total de energía por m3 de agua tratada disminuyera en un 12%.

Lista de verificación

• ¿Cuál es el mejor material para MBBR? 100% HDPE (Polietileno de Alta Densidad) Virgen por su densidad (0,95 g/cm3) y durabilidad.
• ¿Cómo mejora NIHAO la sedimentación? Mediante el uso de sedimentadores de tubos hexagonales que aumentan 4 veces el área efectiva de sedimentación en comparación con los tanques convencionales.
• ¿Cuál es la vida útil de estos componentes? 15-20 años para medios MBBR; 10 años para sedimentadores de tubos estabilizados contra rayos UV.

Parte 4: Guía de selección técnica y solución de problemas para ingenieros

La selección del medio adecuado para aguas residuales depende de la química del agua, la temperatura y los objetivos específicos de eliminación de nutrientes. Esta sección final proporciona una matriz de decisiones técnicas y protocolos de solución de problemas para garantizar la estabilidad del sistema a largo plazo.

¿Cómo seleccionar la forma y el tamaño correctos del medio MBBR?

el best MBBR media for your plant is determined by the required protected surface area and the type of wastewater being treated. Los medios más pequeños ofrecen una mayor superficie pero requieren pantallas de retención más finas, mientras que los medios más grandes son más resistentes a la obstrucción en entornos con alto contenido de sólidos.

• Para eliminación de DBO alta: Utilice medios con una superficie efectiva entre 500 y 800 m2/m3 (por ejemplo, NIHAO K1 o K3). Estos ofrecen grandes aberturas que evitan la obstrucción de una biopelícula gruesa.
• Para nitrificación (eliminación de amoníaco): Utilice medios de gran superficie (más de 900 m2/m3) como NIHAO K5. Dado que las bacterias nitrificantes crecen lentamente y forman películas delgadas, el aumento de la superficie maximiza la velocidad de reacción.
• Densidad del material: Asegúrese de que la densidad sea de aproximadamente 0,95 g/cm3. Si la densidad es demasiado alta, el medio se hundirá; si es demasiado bajo, será difícil sumergirlo y fluidificarlo.

Solución de problemas operativos comunes

Problemas más frecuentes encontrados en los sistemas MBBR y Tube Settler.

1. El medio MBBR no se mueve (fluidización deficiente)

• Causa: Difusores de aireación obstruidos o ratio de llenado excesivo (superior al 70%).
• Solución: Inspeccione la presión del soplador. Si la presión es superior a la especificación de diseño, es posible que sea necesario limpiar o reemplazar los difusores. Reduzca el volumen de medios si excede el límite del 67%.

2. Acumulación excesiva de lodos en los sedimentadores de tubos

• Causa: Tasas de retorno de lodos inadecuadas o ángulo de instalación incorrecto.
• Solución: Asegúrese de que los tubos estén instalados exactamente en un ángulo de 60 grados. Verifique la sincronización de la bomba de lodos para garantizar que la “manta de lodos” permanezca al menos 0,5 metros por debajo de la parte inferior de los módulos del sedimentador de tubos.

3. Medios que se escapan del tanque

• Causa: Pantallas de retención dañadas o tamaño incorrecto de la ranura de la pantalla.
• Solución: Instalar a stainless steel wedge-wire screen. The slot width should be 20% to 30% smaller than the smallest diameter of the MBBR media being used.

Glosario técnico (fragmentos contextuales)

• SOTE (Eficiencia de transferencia de oxígeno estándar): Una medida de la eficacia con la que un difusor de aireación transfiere oxígeno al agua limpia. Los difusores de burbuja fina NIHAO suelen alcanzar más del 35% de SOTE.
• Desprendimiento de biopelículas: el natural process where old bacteria fall off the MBBR media to be replaced by new, more active bacteria.
• Velocidad de flujo ascendente: el speed at which water moves upward through a tube settler. For optimal performance, this should typically be kept between 1.5 and 3.0 m/h depending on the solids load.

¿Cuál es la diferencia entre MBBR y lodos activados?
La principal diferencia es que MBBR (Reactor de biopelículas de lecho móvil) Es un proceso de “crecimiento adjunto” en el que las bacterias crecen en soportes de plástico protegidos, mientras que Lodos activados Es un proceso de “crecimiento suspendido” en el que las bacterias se mezclan libremente en el agua. MBBR permite una concentración de biomasa mucho mayor, lo que significa que puede tratar más aguas residuales en un volumen de tanque más pequeño en comparación con el lodo activado tradicional.

¿Cómo determino la cantidad correcta de sedimentadores de tubos para mi clarificador?
El número de módulos de sedimentación de tubos está determinado por el Tasa de carga superficial (o tasa de desbordamiento). El cálculo estándar es:
Área requerida = Tasa de flujo de diseño / Tasa de desbordamiento permitida. Normalmente, los sedimentadores de tubos permiten tasas de desbordamiento de 2 a 4 veces mayores que los clarificadores convencionales sin tubos, duplicando o triplicando efectivamente la capacidad de un tanque existente.

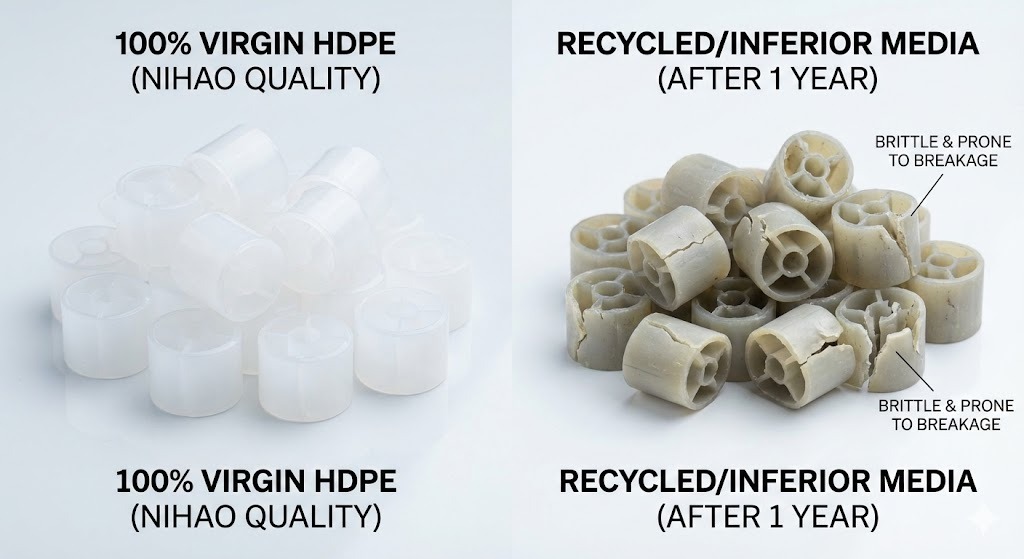

¿Por qué se prefiere el HDPE 100 % virgen para los medios MBBR?
100% HDPE Virgen (Polietileno de alta densidad) se prefiere porque ofrece resistencia mecánica superior, resistencia química y la densidad correcta (0,95-0,97 g/cm3) para la fluidización. Los materiales reciclados a menudo contienen impurezas que hacen que el medio se vuelva quebradizo o que se hunda, lo que provoca fallas en el sistema en 2 o 3 años.

¿Cuál es el momento ideal de “inicio” para un sistema MBBR?
Un sistema MBBR típico requiere 7 a 20 días para desarrollar una biopelícula funcional. Esto depende de la temperatura del agua, el pH y la carga orgánica. En climas más fríos, el período de “aclimatación” puede extenderse hasta 30 días. Agregar "lodo de semillas" de una planta sana puede acelerar este proceso.

¿Los colonizadores de tubos requieren una limpieza regular?
Sí, pero están diseñados para ser en gran medida autolimpiantes. el ángulo de 60 grados Permite que la mayoría de los sólidos se deslicen hacia abajo de forma natural. Sin embargo, dependiendo de la "pegajosidad" del lodo o del crecimiento de algas, recomendamos una manguera de agua a baja presión cada 3 a 6 meses para evitar la obstrucción del canal y mantener un flujo óptimo.

¿Se pueden utilizar los medios MBBR para procesos aeróbicos y anaeróbicos?
Sí. en aeróbico En los sistemas, el medio se mueve mediante burbujas de aire de los difusores. en Anaeróbico o Anóxico (desnitrificación), el medio se mueve mediante mezcladores mecánicos. Los portadores de biopelículas proporcionan un entorno estable para bacterias especializadas en ambos tipos de tratamiento.

¿Cómo garantiza Hangzhou NIHAO la calidad de sus colonizadores de tubos de PVC?
Todos Colonos de tubos de PVC NIHAO están fabricados con aditivos resistentes a los rayos UV y un espesor específico (0,5 mm a 1,0 mm) para evitar el hundimiento y la degradación ambiental. Cada lote se somete a una prueba de resistencia de “soldadura térmica” para garantizar que los módulos puedan soportar el peso de una persona (para mantenimiento) y el peso del lodo acumulado.

Tabla de resumen clave
