Sedimentadores de tubo versus clarificadores de láminas: una comparación técnica

Clarificadores de láminas Utilice placas planas e inclinadas, normalmente instaladas en ángulos de 55 a 65° con un espacio de 50 a 75 mm.
En la mayoría de las aplicaciones de aguas residuales industriales, esta geometría de placa abierta permite que los clarificadores de laminillas manejen tasas de carga de sólidos significativamente más altas que los sedimentadores de tubos.

Colonizadores de tubo Confíe en tubos cerrados, comúnmente de 50 mm de diámetro, inclinados entre 55 y 60°, que son más susceptibles a incrustaciones en condiciones de alto contenido de sólidos.
Si bien los sistemas de laminillas pueden tener un costo de capital inicial ligeramente mayor en algunas configuraciones, generalmente logran reducciones de espacio de hasta un 80% a un 90% y requieren un menor mantenimiento a largo plazo debido a una mejor descarga de sólidos.

Comprensión de la tecnología de sedimentación inclinada

Los clarificadores tradicionales se basan en una sedimentación horizontal donde las partículas deben recorrer toda la profundidad del tanque. Los sedimentadores de placa/tubo inclinados reducen la distancia de asentamiento entre un 85% y un 90% mediante un principio simple: las partículas se depositan perpendicularmente al flujo, por lo que inclinar la superficie acorta drásticamente su viaje.

Las matemáticas detrás de esto: Según la Ley de Stokes, velocidad de asentamiento (Vs) = (g × d² × (ρp - ρf)) / (18 × μ)

Donde una partícula de 10 micras se deposita a aproximadamente 0,00088 m/s en agua a 20ºC. En un clarificador convencional de 4 m de profundidad, esta partícula necesita 75 minutos para sedimentar. Con placas inclinadas a 60° que reducen la distancia de asentamiento efectiva a 0,05 m, el tiempo de asentamiento se reduce a solo 57 segundos .

Análisis profundo de la tecnología Tube Settler

Especificaciones de diseño

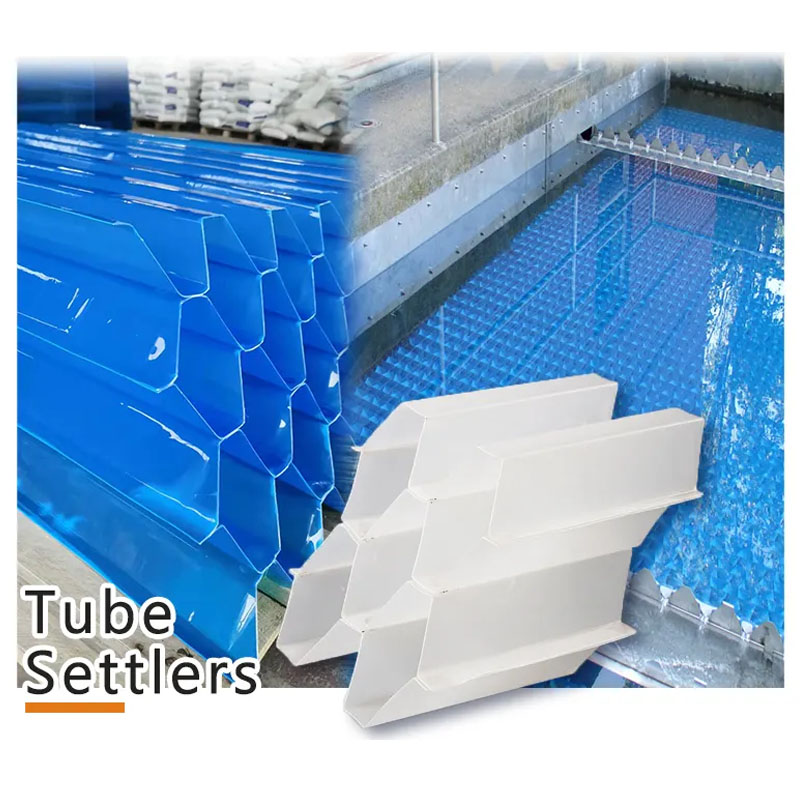

Los sedimentadores de tubos consisten en módulos de PVC o polipropileno que contienen múltiples tubos paralelos. Dimensiones críticas:

• Diámetro del tubo: 50 mm (2") cuadrado o hexagonal
• Ángulo de inclinación: 55-60° desde la horizontal
• Longitud del tubo: 0,6-1,2 m
• Tasa de carga superficial: 1,5-2,5 m/h (base de superficie específica)
• Grosor del módulo: normalmente 600-900 mm

Rendimiento hidráulico

Número de Reynolds en tubos: Re = (V × D) / ν

Para una velocidad de flujo típica de 0,15 m/s en tubos de 50 mm: Re ≈ 7500 (flujo turbulento)

Esto crea una paradoja: necesitamos un flujo laminar (Re < 2000) para una sedimentación óptima, pero el funcionamiento real suele ser transitorio o turbulento. Esta es la razón la sedimentación efectiva ocurre en la capa límite cerca de las paredes del tubo, no en el flujo central.

Eficiencia real vs teórica: Las pruebas de laboratorio muestran entre un 85 y un 95 % de eliminación de partículas >50 micrones, pero las instalaciones de campo logran entre un 70 y un 85 % debido a:

• Problemas de distribución de flujo (±15% de variación de velocidad entre tubos)
• Cortocircuito en las interfaces del módulo
• La acumulación de sólidos reduce el volumen efectivo del tubo entre un 10% y un 20% con el tiempo.

Realidad del mantenimiento

La frecuencia de limpieza se correlaciona directamente con la carga de sólidos:

Protocolo de limpieza química: Una solución de hidróxido de sodio al 2-3% a 40-50°C durante 4-6 horas elimina las películas biológicas. Esto requiere un tiempo de inactividad del sistema y añade entre 3000 y 8000 dólares al año en costos operativos para un sistema de 100 m³/h.

Análisis profundo de la tecnología del clarificador de láminas

Funciones de diseño avanzadas

Los sistemas de laminillas utilizan placas inclinadas paralelas con consideraciones de ingeniería específicas:

Cálculo del espacio entre placas:
Espaciado óptimo (S) = √(8 × Q × L × sinθ) / (Vs × W × N)

donde:

• Q = caudal (m³/s)
• L = longitud de la placa (m)
• θ = ángulo de inclinación
• Vs = velocidad de asentamiento (m/s)
• W = ancho de la placa (m)
• N = número de placas

Para un sistema de 200 m³/h que trata agua con partículas de 30 micras (Vs = 0,008 m/s):

• Espaciado óptimo: 65mm
• Longitud de la placa: 2,0 m
• Ángulo: 60°
• Huella requerida: 12 m² frente a 60 m² del clarificador convencional

Capacidad de manejo de sólidos

Las láminas destacan por descarga continua de sólidos . El ángulo más pronunciado (60-65° frente a 55-60° para los tubos) crea una diferencia fundamental:

Análisis de fricción por deslizamiento:

• Coeficiente de fricción para biopelícula sobre PVC: μ = 0,3-0,4
• Ángulo requerido para la autolimpieza: θ > arctan(μ) = 17-22°
• Factor de seguridad en diseño: 2,5-3,0x
• Ángulo de funcionamiento real: 60-65° proporciona margen de seguridad 3x

Rendimiento cuantificado:

Visualización de la eficiencia hidráulica

Perfil de velocidad entre placas laminares:

Con una separación de 50 mm y una velocidad media de 0,2 m/s:

• Velocidad del canal central: 0,28 m/s (140% del promedio)
• Velocidad cercana a la placa: 0,08 m/s (40% del promedio)
• Espesor de la zona de asentamiento: 8-12 mm desde cada superficie de la placa

Esto crea un sistema de doble zona : transporte rápido en el centro, asentamiento inactivo cerca de las placas. El modelo CFD muestra que esto genera entre un 35 y un 40 % más de área de sedimentación efectiva en comparación con los sedimentadores de tubo donde la geometría circular crea zonas muertas.

Análisis Económico con Números Reales

Desglose de costos de capital (sistema de 100 m³/h)

Sistema de sedimentación de tubos:

• Tanque clarificador: $45.000
• Módulos de sedimentación de tubos: $28.000
• Sistema de eliminación de lodos: $35.000
• Instrumentación: $15,000
• Instalación: $25,000
• Total: 148.000 dólares

Sistema clarificador de láminas:

• Tanque compacto: $32,000
• Placas de láminas: $42.000
• Sistema integrado de lodos: $38.000
• Instrumentación: $18,000
• Instalación: $22,000
• Total: 152.000 dólares

Diferencia de costo inicial: 2,7% (no el tan citado 20-30%)

Análisis de costos operativos (ciclo de vida de 10 años)

Colonizadores de tubo:

• Limpieza anual: $6,500
• Uso de químicos: $3,200/año
• Energía (pérdida de carga de bombeo): $4,800/año
• Reemplazo de módulo (año 7-8): $32,000
• Total de 10 años: $176,000

Clarificadores de láminas:

• Limpieza anual: $3,800
• Uso de químicos: $1,800/año
• Energía (menor pérdida de carga): $3200/año
• Reemplazo de placas: mínimo (año 12)
• Total de 10 años: $98,000

Comparación del ciclo de vida real:

• Colonizadores de tubo: $324,000
• Laminilla: $250.000
• Ahorro con laminilla: 23% en 10 años

Matriz de decisión de selección

Parámetros de selección críticos

Utilice sedimentadores de tubos cuando:

• SST afluente consistentemente <200 mg/L
• El espacio no es una limitación crítica
• El presupuesto es extremadamente ajustado (<$150 mil)
• Los operadores tienen una formación técnica limitada.
• La aplicación es agua potable municipal con baja turbidez (<50 NTU)

Elija clarificadores de láminas cuando:

• El TSS afluente oscila entre 200 y 1500 mg/l.
• La reducción de la huella está valorada en >$200/m²
• El proceso incluye aguas residuales industriales o aguas pluviales.
• El sistema necesita manejar variaciones de flujo de 2 a 3 veces
• Se prioriza el costo operativo a largo plazo
• Se requiere automatización y mínima intervención del operador.

Rendimiento en condiciones variables

Impacto de la temperatura (crítico pero a menudo ignorado):

Por qué la laminilla funciona mejor en frío: El diseño de canal abierto mantiene una mejor distribución del flujo incluso cuando aumenta la viscosidad. Los sedimentadores tubulares desarrollan zonas muertas y cortocircuitos más pronunciados a bajas temperaturas.

Tecnología emergente: sistemas híbridos

Los desarrollos recientes combinan ambas tecnologías:

Configuración híbrida tubo-lamela:

• Sección inferior: placas de láminas de 60° (espaciado de 50 mm) para la eliminación de sólidos a granel
• Sección superior: módulos de tubo de 55° (40 mm de diámetro) para pulir
• Rendimiento medido: 94-97% de eliminación de TSS con afluente de hasta 800 mg/L
• Prima de costo: 15% sobre la laminilla estándar
• Óptimo para: Procesamiento de alimentos, pulpa y papel, aplicaciones de minería

Conclusión con métricas procesables

Para sistemas que tratan <150 m³/h con aplicaciones de agua limpia: los sedimentadores de tubo ofrecen un rendimiento adecuado al menor costo inicial.

Para sistemas que tratan >150 m³/h o cualquier aplicación con alto contenido de sólidos: los clarificadores de láminas proporcionan un valor de ciclo de vida superior a pesar de una inversión inicial entre un 3% y un 5% mayor.

El cálculo del punto de equilibrio:
Si el ahorro de espacio se valora en 150 dólares/m² y la reducción de costes operativos en 4.000 dólares/año, los sistemas de laminillas se equilibran en un plazo de 18-24 meses para aplicaciones industriales.
