Comprensión del tiempo de retención hidráulica (HRT): una guía completa

1. Introducción al tiempo de retención hidráulica (TRH)

El tratamiento de aguas residuales es un proceso complejo diseñado para eliminar contaminantes y garantizar la descarga segura del agua al medio ambiente. En el corazón de muchas tecnologías de tratamiento se encuentra un concepto fundamental conocido como tiempo de retención hidráulica (TRH). Comprender la TRH no es simplemente un ejercicio académico; es un parámetro crítico que influye directamente en la eficiencia, estabilidad y rentabilidad de una planta de tratamiento de aguas residuales. Esta guía profundizará en las complejidades de la TRH y brindará una descripción general completa para los profesionales ambientales y cualquiera que busque comprender este principio esencial.

2. Definición del tiempo de retención hidráulica (HRT)

En su forma más básica, Tiempo de retención hidráulica (HRT) , a menudo denominado simplemente HRT , es el tiempo promedio que un compuesto soluble (o una porción de agua) permanece dentro de un reactor o unidad de tratamiento. Imagínese una gota de agua entrando en un tanque grande; HRT cuantifica cuánto tiempo, en promedio, pasará esa gota dentro del tanque antes de salir.

Es una medida de la "tiempo de espera" para la fase líquida dentro de un volumen dado. Este período es crucial porque dicta la cantidad de tiempo disponible para que ocurran diversos procesos físicos, químicos y biológicos. Por ejemplo, en los sistemas de tratamiento biológico, la TRH determina el tiempo de contacto entre los microorganismos y los contaminantes que están diseñados para descomponer.

La TRH generalmente se expresa en unidades de tiempo, como horas, días o incluso minutos, según la escala y el tipo de unidad de tratamiento.

Importancia de la TRH en el tratamiento de aguas residuales

No se puede subestimar la importancia de la TRH en el tratamiento de aguas residuales. Es un parámetro fundamental por varias razones:

• Eficiencia del proceso: La TRH afecta directamente la eficacia con la que se eliminan los contaminantes. Una TRH insuficiente podría no proporcionar suficiente tiempo para que se completen las reacciones necesarias, lo que provocaría una mala calidad del efluente. Por el contrario, una TRH excesivamente larga puede ser ineficiente, ya que requiere reactores más grandes y costosos y puede provocar reacciones secundarias indeseables o desperdicio de recursos (por ejemplo, energía para la mezcla).
• Dimensionamiento y diseño del reactor: Los ingenieros se basan en los cálculos de HRT para determinar el volumen apropiado de tanques, cuencas o estanques de tratamiento necesarios para manejar un caudal específico de aguas residuales. Este es un factor principal en el costo de capital de una planta de tratamiento.
• Actividad microbiana y salud: En los procesos de tratamiento biológico (como los lodos activados), la TRH influye en la tasa de crecimiento y la estabilidad de las poblaciones microbianas. Un TRH mantenido adecuadamente garantiza que los microorganismos tengan el tiempo adecuado para metabolizar la materia orgánica y los nutrientes, evitando el lavado o el bajo rendimiento.
• Control Operativo: Los operadores monitorean y ajustan continuamente la HRT mediante la gestión de los caudales y los volúmenes del reactor. Las desviaciones de la HRT óptima pueden generar desafíos operativos, como formación de espuma, acumulación de lodos o violaciones de la calidad de los efluentes. Comprender la TRH permite realizar ajustes proactivos para mantener el funcionamiento estable de la planta.
• Cumplimiento de Normas de Descarga: En última instancia, el objetivo del tratamiento de aguas residuales es cumplir con los estrictos límites regulatorios de descarga. La TRH desempeña un papel vital para lograr los niveles de tratamiento necesarios para parámetros como la demanda bioquímica de oxígeno (DBO), la demanda química de oxígeno (DQO) y la eliminación de nutrientes (nitrógeno y fósforo).

TRH versus tiempo de detención: Aclarando las diferencias

Los términos "Tiempo de retención hidráulica" y "Tiempo de detención" se utilizan a menudo indistintamente, lo que genera confusión. Si bien están estrechamente relacionados, existe una distinción sutil pero importante:

• Tiempo de retención hidráulica (HRT): Tal como se define, este es el promedio tiempo que una partícula de fluido reside en un reactor, particularmente relevante para sistemas de flujo continuo donde hay una entrada y salida constante. Asume condiciones de mezcla ideales, aunque los sistemas del mundo real rara vez se mezclan perfectamente.
• Tiempo de detención: Este término es más general y puede referirse al tiempo teórico que pasaría un fluido en un volumen determinado a un caudal específico. A menudo se utiliza cuando se calcula simplemente el volumen dividido por el caudal, sin implicar necesariamente la dinámica. promedio tiempo de residencia en funcionamiento continuo. En procesos por lotes, por ejemplo, el "tiempo de detención" podría referirse simplemente al tiempo total que las aguas residuales permanecen en el tanque.

En el contexto de unidades de tratamiento de aguas residuales de funcionamiento continuo , HRT y tiempo de detención suelen ser sinónimos y representan el tiempo promedio teórico que se mantiene el agua en el tanque. Sin embargo, cuando se analizan cálculos de diseño específicos o se comparan diferentes tipos de reactores (por ejemplo, discontinuos versus continuos), los matices pueden volverse más significativos. A los efectos de este artículo, nos centraremos principalmente en la TRH en su aplicación a los sistemas dinámicos de flujo continuo que prevalecen en el tratamiento de aguas residuales moderno.

---

Comprender los fundamentos de la TRH

Una vez establecido qué es el tiempo de retención hidráulica (TRH) y por qué es crucial, profundicemos en los principios subyacentes que rigen su aplicación en el tratamiento de aguas residuales. Esta sección explorará cómo se integra HRT en el diseño del reactor, los diversos factores que lo influyen y su relación matemática fundamental con parámetros operativos clave.

El concepto de HRT en el diseño de reactores

En el tratamiento de aguas residuales, los reactores son los recipientes o cuencas donde ocurren transformaciones físicas, químicas y biológicas. Ya sea un tanque de aireación para lodos activados, un tanque de sedimentación para clarificación o un digestor anaeróbico para estabilización de lodos, cada unidad está diseñada con un HRT específico en mente.

El HRT es un parámetro de diseño primario porque dicta la tiempo disponible para reacciones . Para los procesos biológicos, esto significa garantizar un tiempo de contacto suficiente entre los microorganismos y los contaminantes orgánicos que consumen. Para procesos físicos como la sedimentación, garantiza el tiempo adecuado para que los sólidos suspendidos se sedimenten de la columna de agua.

La elección del HRT en el diseño del reactor es un acto de equilibrio. Los diseñadores buscan un TRH que:

• Optimiza el rendimiento del tratamiento: El tiempo suficiente para lograr las eficiencias de eliminación de contaminantes deseadas.
• Minimiza la huella y el costo: Lo suficientemente cortos como para mantener los volúmenes de los reactores (y, por tanto, los costos de construcción, las necesidades de terreno y el consumo de energía) a un nivel económico.
• Garantiza la estabilidad del sistema: Proporciona una protección contra las fluctuaciones en la calidad y los caudales del afluente.

Los diferentes tipos de reactores se prestan inherentemente a diferentes HRT según su diseño y las reacciones que facilitan. Por ejemplo, los procesos que requieren reacciones rápidas podrían tener TRH más cortos, mientras que aquellos que involucran microorganismos de crecimiento lento o una sedimentación extensa podrían requerir TRH significativamente más largos.

3. Calcular el tiempo de retención hidráulica

Comprender la base conceptual del tiempo de retención hidráulica (TRH) es crucial, pero su verdadera utilidad radica en su cálculo práctico. Esta sección lo guiará a través de la fórmula fundamental, ilustrará su aplicación con ejemplos del mundo real y le indicará herramientas útiles para realizar cálculos precisos.

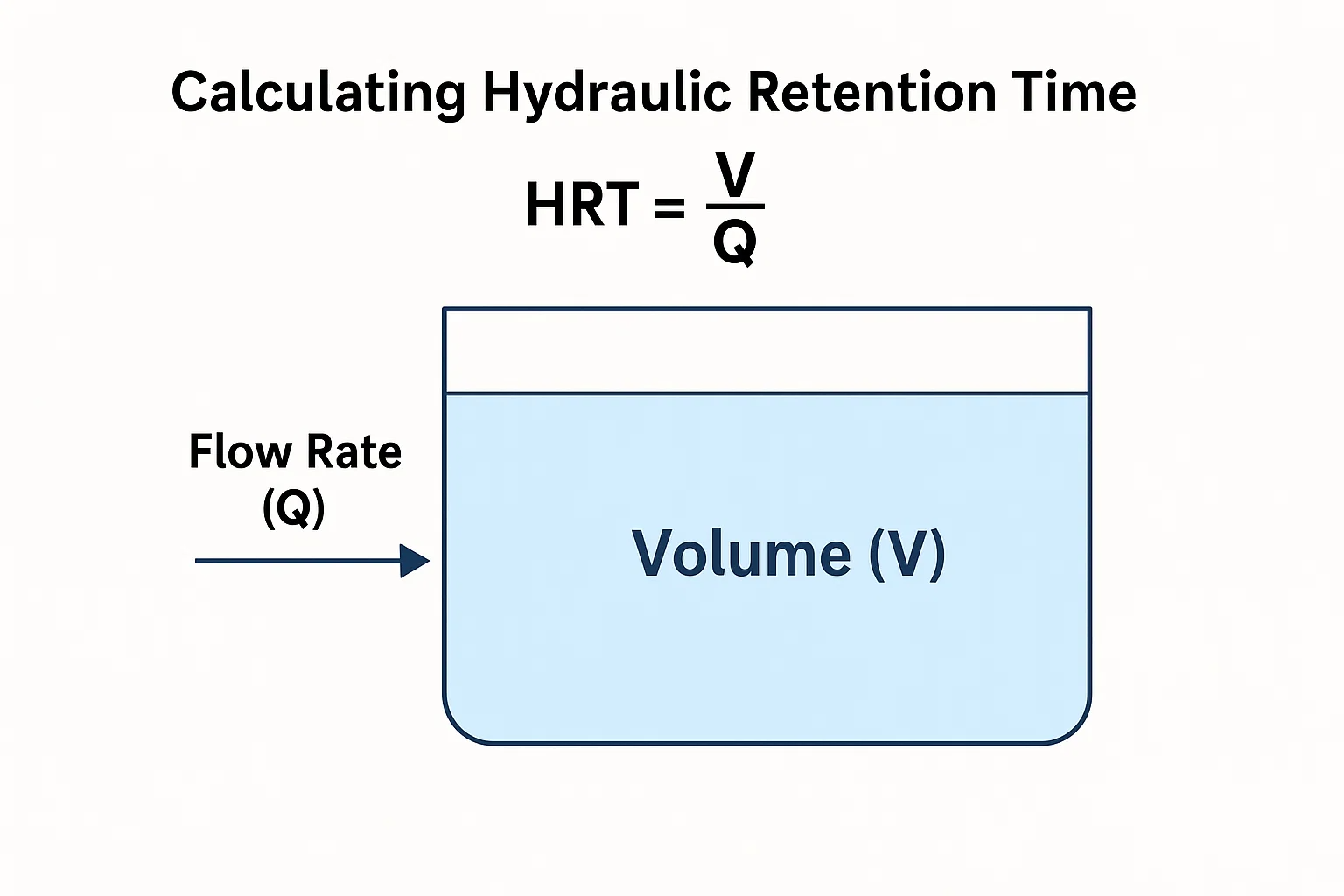

3.1. La fórmula HRT: una guía paso a paso

El cálculo del HRT es sencillo y se basa en la relación entre el volumen de la unidad de tratamiento y el caudal de aguas residuales que la atraviesan.

La fórmula central es:

TRH= V/Q

donde:

• H RT = Tiempo de Retención Hidráulica (comúnmente expresado en horas o días)
• V = Volumen del reactor o unidad de tratamiento (por ejemplo, metros cúbicos, galones, litros)
• Q = Caudal volumétrico de aguas residuales (por ejemplo, metros cúbicos por hora, galones por día, litros por segundo)

Pasos para el cálculo:

• Identifique el volumen (V): Determine el volumen efectivo de la unidad de tratamiento. Este podría ser el volumen de un tanque de aireación, un clarificador, un digestor o una laguna. Asegúrese de utilizar las unidades correctas (por ejemplo, metros cúbicos, litros, galones). Para tanques rectangulares, V = Longitud × Ancho × Profundidad. Para tanques cilíndricos, V = π × Radio 2 × Altura.
• Identifique el caudal (Q): Determine el caudal volumétrico de aguas residuales que ingresan a la unidad. Esto generalmente se mide o estima con base en datos históricos. Nuevamente, preste mucha atención a las unidades.
• Garantizar unidades consistentes: Este es el paso más crítico para evitar errores. Las unidades de volumen y caudal deben ser consistentes para que al dividirlas den como resultado una unidad de tiempo.
  • si V está en m 3 y Q está en m 3 / hora, entonces H RT será en horas.
  • si V está en galones y Q está en galones / día, entonces H RT será en días.
  • si units are mixed (e.g., m 3 y L/s), debes convertir uno o ambos para que sean consistentes antes de realizar la división. Por ejemplo, convertir L/s a m 3 / hora.
• Realizar la División: Divida el volumen por el caudal para obtener el TRH.

Factores clave que influyen en la TRH

Varios factores, tanto internos como externos al sistema de tratamiento, influyen en la TRH real o deseada en una instalación de tratamiento de aguas residuales:

• Volumen del reactor (V): Para un caudal determinado, un volumen de reactor mayor dará como resultado un TRH más largo. Esta es una decisión de diseño primaria; aumentar el volumen aumenta directamente los costos de capital pero proporciona más tiempo de tratamiento.
• Caudal de entrada (Q): Este es posiblemente el factor más dominante. A medida que aumenta el volumen de aguas residuales que ingresan a la planta por unidad de tiempo, el TRH para un volumen fijo del reactor disminuye. Por el contrario, caudales más bajos conducen a TRH más largos. Esta variabilidad debida a las fluctuaciones diarias y estacionales en el uso del agua presenta un desafío importante para la gestión de la TRH.
• Tipo de proceso de tratamiento: Las diferentes tecnologías de tratamiento tienen requisitos inherentes de TRH. Por ejemplo:
  • Lodos Activados: Por lo general, requiere TRH que oscilan entre 4 y 24 horas, según la configuración específica y el nivel de tratamiento deseado (p. ej., eliminación de DBO carbonosa frente a nitrificación).
  • Digestión anaeróbica: A menudo requiere TRH de 15 a 30 días o más debido a la lenta tasa de crecimiento de los microorganismos anaeróbicos.
  • Sedimentación Primaria: Podría tener TRH de 2 a 4 horas.
• Calidad de efluente deseada: Los estándares de descarga más estrictos (por ejemplo, límites más bajos de DBO, nitrógeno o fósforo) a menudo requieren TRH más prolongados para proporcionar el tiempo adecuado para las reacciones biológicas o químicas más complejas necesarias para su eliminación.
• Características de las aguas residuales: La concentración y composición de las aguas residuales afluentes (por ejemplo, alta carga orgánica, presencia de compuestos tóxicos) pueden influir en la TRH necesaria. Los desechos más fuertes pueden requerir TRH más prolongados para garantizar una descomposición completa.
• Temperatura: Si bien no afecta directamente el cálculo de la TRH, la temperatura afecta significativamente las velocidades de reacción, particularmente las biológicas. Las temperaturas más bajas ralentizan la actividad microbiana, lo que a menudo requiere un período más prolongado. efectivo TRH (o TRH real si las condiciones lo permiten) para lograr el mismo nivel de tratamiento.

3.2. Ejemplos prácticos de cálculo de HRT

Ilustremos el cálculo con algunos escenarios comunes:

Ejemplo 1: Tanque de aireación en una planta municipal

Una planta depuradora de aguas residuales municipal dispone de un tanque de aireación rectangular con las siguientes dimensiones:

• Longitud = 30 meters
• Ancho = 10 meters
• Profundidad = 4 metros

El caudal medio diario de este tanque es de 2.400 metros cúbicos por día ( m 3 / día).

Paso 1: Calcular el Volumen (V) V = Longitud × Ancho × Profundidad = 30 m × 10 m × 4 m = 1 , 200 m 3

Paso 2: identificar el caudal (Q) Q = 2 , 400 m 3 / dia

Paso 3: Garantizar unidades consistentes El volumen está en m 3 y el caudal está en m 3 / dia. The HRT will be in days. If we want it in hours, we'll need an additional conversion.

Paso 4: realizar la división H RT = V/Q​ = ​ 1.200 m3 / 2.400 m3/día = 0.5 dias

Para convertir a horas: 0.5 dias × 24 horas / dia = 12 horas

Por tanto, el Tiempo de Retención Hidráulica en este tanque de aireación es de 12 horas.

---

Ejemplo 2: Pequeña Cuenca de Compensación Industrial

Una instalación industrial utiliza un estanque de ecualización cilíndrico para amortiguar los flujos variables.

• Diámetro = 8 pies
• Profundidad efectiva del agua = 10 pies

El flujo promedio a través de la cuenca es de 50 galones por minuto (GPM).

Paso 1: Calcular el Volumen (V) Radio = Diámetro / 2 = 8 pies / 2 = 4 pies V = π × Radio 2 × altura = π × ( 4 pies) 2 × 10 pies = π × 16 pies 2 × 10 pies ≈ 502.65 pies 3

Ahora, convierta pies cúbicos a galones: (Nota: 1 pies 3 ≈ 7.48 galones) V = 502.65 pies 3 × 7.48 galones / pies 3 ≈ 3 , 759.8 galones

Paso 2: identificar el caudal (Q) Q = 50 GPM

Paso 3: Garantizar unidades consistentes El volumen está en gallons, and flow rate is in gallons per minute. The HRT will be in minutes.

Paso 4: realizar la división H RT = V/Q = ​3,759.8 galones / 50 galones/minuto = 75.2 minutos

Para convertir a horas: 75.2 minutos /60 minutos / hora ≈ 1.25 horas

El tiempo de retención hidráulica en este depósito de ecualización es de aproximadamente 75 minutos o 1,25 horas.

---

Ejemplo 3: optimización para una TRH específica

Un diseñador necesita un HRT de 6 horas para una nueva unidad de tratamiento biológico, y el caudal de diseño es de 500 metros cúbicos por hora ( m 3 / hora). What volume should the reactor be?

En este caso, necesitamos reorganizar la fórmula para resolver V: V = H RT × Q

Paso 1: convertir HRT a unidades consistentes con Q H RT = 6 horas (already consistent with Q en m 3 / hora)

Paso 2: identificar el caudal (Q) Q = 500 m 3 / hora

Paso 3: realiza la multiplicación V = 6 horas × 500 m 3 / hora = 3 , 000 m 3

El volumen necesario para la nueva unidad de tratamiento biológico es de 3.000 metros cúbicos.

3.3. Herramientas y recursos para el cálculo de HRT

Si bien la fórmula HRT es lo suficientemente simple para el cálculo manual, varias herramientas y recursos pueden ayudar en el cálculo, especialmente para escenarios más complejos o para verificaciones rápidas:

• Calculadoras científicas: Las calculadoras estándar son suficientes para el cálculo directo.
• Software de hoja de cálculo (por ejemplo, Microsoft Excel, Google Sheets): Ideal para configurar plantillas, realizar múltiples cálculos y manejar conversiones de unidades automáticamente. Puede crear una hoja de cálculo simple donde ingresa el volumen y el caudal, y genera HRT en varias unidades.
• Calculadoras de TRH en línea: Muchos sitios web de ingeniería ambiental y tratamiento de aguas residuales ofrecen calculadoras en línea gratuitas. Son útiles para realizar comprobaciones rápidas y, a menudo, incluyen conversiones de unidades integradas.
• Manuales y libros de texto de ingeniería: Las referencias estándar en ingeniería ambiental (por ejemplo, "Wastewater Engineering: Treatment and Resource Recovery" de Metcalf & Eddy) proporcionan metodologías detalladas, factores de conversión y problemas de práctica.
• Software especializado: Para el diseño y modelado integral de plantas, los paquetes de software avanzados utilizados por las empresas de ingeniería a menudo incorporan cálculos HRT como parte de sus capacidades de simulación más amplias.

Dominar el cálculo de HRT es una habilidad fundamental para cualquier persona involucrada en el tratamiento de aguas residuales, ya que permite un diseño preciso, una operación efectiva y la resolución de problemas de los procesos de tratamiento.

---

El papel de la TRH en los procesos de tratamiento de aguas residuales

El tiempo de retención hidráulica (HRT) no es un parámetro único para todos; su valor óptimo varía significativamente dependiendo de la tecnología específica de tratamiento de aguas residuales empleada. Cada proceso se basa en mecanismos distintos, ya sean biológicos, físicos o químicos, que requieren una duración específica de contacto o residencia para una eliminación eficaz de los contaminantes. Esta sección explora el papel fundamental que desempeña la TRH en algunos de los sistemas de tratamiento de aguas residuales más comunes.

4.1. TRH en sistemas de lodos activados

El proceso de lodos activados es uno de los métodos de tratamiento biológico más utilizados a nivel mundial. Se basa en una suspensión mixta de microorganismos aeróbicos (lodos activados) para descomponer los contaminantes orgánicos en las aguas residuales. HRT es un parámetro operativo y de diseño central en estos sistemas:

• Tiempo de reacción biológica: El HRT en un tanque de aireación dicta el tiempo que la materia orgánica en las aguas residuales permanece en contacto con el flóculo de lodo activado. Este tiempo de contacto es esencial para que los microorganismos metabolicen compuestos orgánicos solubles y coloidales, convirtiéndolos en dióxido de carbono, agua y nuevas células microbianas.
• Eliminación de contaminantes: Una TRH adecuada garantiza tiempo suficiente para alcanzar los objetivos de tratamiento deseados. Para la eliminación de la demanda bioquímica de oxígeno (DBO) carbonosa básica, las TRH suelen oscilar entre 4 a 8 horas .
• Nitrificación: Si se requiere nitrificación (la conversión biológica de amoníaco en nitratos), a menudo es necesaria una TRH más prolongada, que generalmente oscila entre 8 a 24 horas . Las bacterias nitrificantes crecen más lentamente que las bacterias heterótrofas, por lo que requieren un período más largo dentro del reactor para establecer y mantener una población estable.
• Desnitrificación: Para la eliminación biológica del nitrógeno (desnitrificación) se incorporan zonas anaeróbicas o anóxicas específicas. El HRT dentro de estas zonas también se gestiona cuidadosamente para permitir la conversión de nitratos en gas nitrógeno.
• Impacto en la concentración de sólidos suspendidos en licores mixtos (MLSS): Si bien la HRT rige el tiempo de residencia del líquido, a menudo se analiza junto con el tiempo de retención de sólidos (SRT) o el tiempo medio de residencia de las células (MCRT). SRT se refiere al tiempo promedio que los propios microorganismos permanecen en el sistema. Si bien es distinta, la HRT influye en la SRT al afectar la tasa de eliminación de microorganismos del sistema, especialmente si el desperdicio de lodos no se controla con precisión. Un equilibrio adecuado entre HRT y SRT es crucial para mantener una población microbiana sana y eficaz.

4.2. HRT en reactores discontinuos de secuenciación (SBR)

Los reactores discontinuos de secuenciación (SBR) son un tipo de proceso de lodos activados que opera en modo discontinuo en lugar de en flujo continuo. En lugar de tanques distintos para aireación, clarificación, etc., todos los procesos ocurren secuencialmente en un solo tanque. A pesar de su naturaleza discontinua, la TRH sigue siendo un concepto fundamental:

• Tiempo del ciclo del lote: En los SBR, la HRT a menudo se considera en términos del tiempo total del ciclo de un lote o, más prácticamente, el tiempo que se retiene un nuevo volumen de afluente dentro del reactor antes de ser descargado. Un ciclo SBR típico consta de fases de llenado, reacción (aireación/anóxica), sedimentación y extracción (decantación).
• Flexibilidad en el Tratamiento: Los SBR ofrecen una flexibilidad considerable para ajustar la TRH a diferentes objetivos de tratamiento. Al variar la duración de la fase de "reacción" o la duración total del ciclo, los operadores pueden optimizar la eliminación de carbono, la nitrificación, la desnitrificación o incluso la eliminación biológica de fósforo.
• Rangos típicos: El TRH general para un sistema SBR (considerando el volumen total y el flujo diario a través de los ciclos) puede variar ampliamente, pero las fases de "reacción" individuales pueden durar 2 a 6 horas , con tiempos de ciclo totales que a menudo oscilan entre 4 a 24 horas , dependiendo del número de ciclos por día y del tratamiento deseado.
• Ausencia de restricciones de flujo continuo: A diferencia de los sistemas continuos donde la fluctuación del flujo afluente impacta directamente la HRT, los SBR manejan flujos variables ajustando el volumen de llenado y la frecuencia del ciclo, lo que proporciona una HRT más estable para las reacciones biológicas.

4.3. TRH en otras tecnologías de tratamiento de aguas residuales

La influencia de HRT se extiende a un amplio espectro de otras tecnologías de tratamiento de aguas residuales, cada una con sus requisitos únicos:

• Filtros de goteo: Se trata de reactores biológicos de película fija en los que las aguas residuales gotean sobre un lecho de medios (rocas, plástico) recubiertos con una biopelícula. Si bien el agua fluye continuamente, la TRH efectiva es relativamente corta, a menudo apenas minutos to a few hours . La eficiencia del tratamiento aquí depende más de la alta superficie del medio para el crecimiento de biopelículas y la transferencia de oxígeno, que de un largo tiempo de residencia del líquido. La clave es una humectación constante y una carga orgánica.
• Humedales artificiales: Estos sistemas naturales o diseñados utilizan vegetación, suelo y actividad microbiana para tratar las aguas residuales. Se caracterizan por TRH muy largos, que normalmente van desde 1 a 10 días, o incluso semanas , debido a su gran superficie y profundidades relativamente poco profundas. Esta TRH extendida permite la filtración natural, la sedimentación, la absorción de las plantas y una amplia gama de transformaciones biológicas y químicas.
• Cuencas de Sedimentación Primaria: Diseñados para la eliminación física de sólidos sedimentables, estos estanques requieren un HRT específico para dar tiempo suficiente para que las partículas se sedimenten por gravedad. Las TRH típicas son relativamente cortas, por lo general 2 a 4 horas . Un HRT demasiado corto provocará una mala sedimentación y una mayor carga de sólidos en los procesos posteriores.
• Digestores anaerobios: Utilizados para la estabilización de lodos, los digestores anaeróbicos se basan en microorganismos anaeróbicos. Estos microbios crecen muy lentamente, lo que requiere TRH prolongados para garantizar una reducción eficaz de los sólidos volátiles y la producción de metano. Las TRH típicas varían desde 15 a 30 días , aunque los digestores de alta velocidad pueden funcionar con TRH más cortos.
• Lagunas (Estanques de Estabilización): Se trata de cuencas grandes y poco profundas que se utilizan para tratamientos naturales, a menudo en climas más cálidos o donde la tierra es abundante. Se basan en una combinación de procesos físicos, biológicos y químicos. Las lagunas se caracterizan por tener HRT extremadamente largos, que van desde dias to several months (30 to 180 days or more) , permitiendo una extensa depuración natural.

En cada uno de estos diversos sistemas, la cuidadosa consideración y gestión de la TRH son fundamentales para lograr los resultados de tratamiento deseados y garantizar la eficiencia y sostenibilidad generales del proceso de tratamiento de aguas residuales.

---

Optimización de la TRH para mejorar la eficiencia del tratamiento

La selección cuidadosa y la gestión continua del tiempo de retención hidráulica (TRH) son fundamentales para el funcionamiento eficiente y eficaz de cualquier planta de tratamiento de aguas residuales. Una TRH óptima se traduce directamente en una mejor calidad del efluente, costos operativos reducidos y estabilidad general del sistema. Por el contrario, una TRH mal gestionada puede provocar una cascada de problemas.

5.1. Impacto de la TRH en el rendimiento del tratamiento

La TRH es una palanca poderosa que, cuando se ajusta correctamente, puede mejorar significativamente el rendimiento del tratamiento. Sin embargo, las desviaciones del rango óptimo pueden tener efectos perjudiciales:

• TRH insuficiente (demasiado corta):

  • Reacciones incompletas: Las reacciones biológicas y químicas requieren una cierta cantidad de tiempo para completarse. Si las aguas residuales pasan a través del reactor demasiado rápido, es posible que los contaminantes no se degraden o eliminen por completo, lo que genera niveles más altos de DBO, DQO o nutrientes en el efluente.
  • Lavado de microorganismos: En los sistemas biológicos, un TRH muy corto (especialmente en relación con la tasa de crecimiento microbiano) puede provocar la "eliminación" de microorganismos beneficiosos. Las bacterias son expulsadas del sistema más rápido de lo que pueden reproducirse, lo que resulta en una disminución de la concentración de biomasa y una caída significativa en la eficiencia del tratamiento.
  • Pobre asentamiento: En los clarificadores o tanques de sedimentación, una TRH insuficiente significa menos tiempo para que los sólidos suspendidos se sedimenten por gravedad, lo que genera efluentes turbios y una mayor carga de sólidos en los procesos posteriores.
  • Resiliencia reducida: Los sistemas que funcionan con un HRT demasiado corto tienen menos capacidad de amortiguación contra cambios repentinos en la carga del afluente o la toxicidad.

• TRH excesiva (demasiado larga):

  • Ineficiencia económica: Aunque parezca benigno, un TRH excesivamente largo significa que el volumen del reactor es mayor de lo necesario. Esto se traduce en mayores costos de capital (tanques más grandes), mayor consumo de energía para mezcla y aireación (para sistemas aeróbicos) y una mayor huella física para la planta.
  • Agotamiento de oxígeno y anaerobiosis (en sistemas aeróbicos): si an aerobic tank has an unnecessarily long HRT without adequate mixing and aeration, it can lead to anaerobic conditions. This results in the production of undesirable odorous compounds (e.g., hydrogen sulfide) and can negatively impact the health of aerobic microorganisms.
  • Autolisis y Producción de Lodos: En los sistemas biológicos, los TRH muy prolongados pueden provocar un "envejecimiento excesivo" de los lodos, lo que provoca la muerte y la descomposición de las células microbianas (autólisis). Esto puede liberar materia orgánica soluble nuevamente al agua tratada y aumentar la producción de lodos inertes, que aún requieren eliminación.
  • Liberación de nutrientes: En determinadas condiciones, una TRH excesivamente prolongada puede provocar la liberación de fósforo de la biomasa que ha permanecido demasiado tiempo en condiciones anóxicas o anaeróbicas.

5.2. Estrategias para la optimización de la TRH

La optimización de HRT es un proceso continuo que involucra tanto consideraciones de diseño como ajustes operativos.

• Ecualización de flujo: Esta es una estrategia principal para gestionar los caudales fluctuantes de los afluentes. Las cuencas de ecualización almacenan los caudales máximos y los liberan a un ritmo más constante a las unidades de tratamiento aguas abajo. Al amortiguar las variaciones de flujo, la ecualización estabiliza el HRT en los reactores posteriores, lo que garantiza un rendimiento del tratamiento más consistente.
• Configuración y diseño del reactor:
  • Múltiples tanques/celdas: El diseño de plantas con múltiples tanques paralelos permite a los operadores desconectar los tanques para mantenimiento o ajustar el volumen efectivo en uso para que coincida con las condiciones de flujo actuales.
  • Vertederos/Niveles ajustables: La modificación del nivel de líquido operativo dentro de los tanques puede cambiar efectivamente el volumen del reactor, alterando así el HRT para un caudal determinado.
  • Flujo tapón versus completamente mezclado: La hidráulica del reactor elegida (por ejemplo, tanques con deflectores para obtener más características de flujo pistón versus tanques completamente mezclados) también puede influir en la efectivo Distribución de HRT y eficiencia del proceso, incluso si el HRT promedio es el mismo.
• Ajustes operativos:
  • Tasas de bombeo: Controlar la velocidad a la que se bombean las aguas residuales de una unidad a la siguiente influye directamente en el flujo (Q) y, por tanto, en el HRT en la unidad aguas abajo.
  • Reciclar flujos: En el caso de lodos activados, devolver el lodo activado desde el clarificador al tanque de aireación es crucial para mantener la biomasa. Aunque no se cambia directamente la TRH del afluente líquido , afecta la carga hidráulica general en el clarificador y la concentración de sólidos en el tanque de aireación, afectando indirectamente el tratamiento efectivo.
  • Tasas de desperdicio de lodos (en conjunto con HRT): Ajustar las tasas de desperdicio de lodos ayuda a gestionar el tiempo de retención de sólidos (SRT). Un equilibrio adecuado entre HRT y SRT es crucial para la salud general del sistema y la eliminación de contaminantes.
• Modificaciones del proceso: Para objetivos de tratamiento específicos, los procesos podrían modificarse. Por ejemplo, la incorporación de zonas anóxicas o anaeróbicas (como en los sistemas de eliminación de nutrientes) crea efectivamente diferentes "mini-HRT" dentro del tren de tratamiento general, cada uno optimizado para reacciones microbianas específicas.

5.3. Monitoreo y Control de la TRH

La gestión eficaz de la TRH se basa en un seguimiento continuo y en sistemas de control inteligentes.

• Medidores de flujo: Estos son indispensables. Los medidores de flujo (por ejemplo, medidores de flujo magnéticos, medidores de flujo ultrasónicos) se instalan en puntos clave de toda la planta para medir los caudales instantáneos y promedio que entran y salen de varias unidades. Estos datos se introducen en el sistema de control de la planta.
• Sensores de nivel: Los sensores dentro de los tanques y depósitos monitorean continuamente el nivel del agua. Combinado con dimensiones conocidas del tanque, esto permite el cálculo en tiempo real del volumen de líquido real (V) dentro de una unidad.
• Sistemas SCADA (Supervisión, Control y Adquisición de Datos): Las modernas plantas de tratamiento de aguas residuales emplean sistemas SCADA. Estos sistemas recopilan datos de medidores de flujo, sensores de nivel y otros instrumentos. Luego, los operadores pueden utilizar estos datos para:
  • Calcular HRT en tiempo real: El sistema puede mostrar el HRT actual para varias unidades.
  • Análisis de tendencias: Realice un seguimiento de la TRH a lo largo del tiempo para identificar patrones y problemas potenciales.
  • Control automatizado: SCADA se puede programar para ajustar automáticamente las velocidades de la bomba, las posiciones de las válvulas u otros parámetros operativos para mantener la HRT dentro de los rangos deseados, especialmente en respuesta a flujos de entrada variables.
  • Alarmas: Genere alarmas si HRT se desvía fuera de los puntos de ajuste predefinidos, alertando a los operadores para que intervengan.
• Comprobaciones manuales e inspecciones visuales: Si bien la automatización es crucial, los operadores experimentados también realizan comprobaciones manuales periódicas e inspecciones visuales de los patrones de flujo y los niveles de los tanques para corroborar los datos de la instrumentación e identificar cualquier anomalía no capturada por los sensores.

Al monitorear diligentemente y controlar activamente el HRT, los operadores pueden garantizar que sus procesos de tratamiento de aguas residuales funcionen con la máxima eficiencia, cumpliendo constantemente con los límites de descarga y salvaguardando la salud pública y el medio ambiente.

---

Desafíos y consideraciones en la gestión de la TRH

Si bien la fórmula de HRT es simple, su gestión eficaz en un entorno dinámico de tratamiento de aguas residuales presenta varios desafíos importantes. Factores como las condiciones fluctuantes del afluente y las variables ambientales pueden afectar profundamente el rendimiento de un sistema incluso con un HRT teóricamente óptimo.

6.1. Manejo de caudales y cargas variables

Uno de los desafíos más persistentes y significativos en el tratamiento de aguas residuales es la variabilidad inherente tanto del caudal de aguas residuales ( Q ) y su concentración contaminante (carga).

• Variaciones del flujo diurno: El flujo de aguas residuales a una planta municipal rara vez es constante. Por lo general, sigue un patrón diurno (diario), con caudales más bajos durante la noche y caudales máximos durante las horas de la mañana y de la tarde, cuando la gente se ducha, lava la ropa, etc. Las precipitaciones también pueden aumentar drásticamente los caudales (en sistemas de alcantarillado combinados o incluso separados).
  • Impacto en la TRH: desde H RT = V / Q , una fluctuación Q Significa un TRH que cambia continuamente si el volumen del reactor ( V ) permanece fijo. Durante los flujos máximos, la TRH cae en picado, lo que podría provocar un tiempo de tratamiento insuficiente y una mala calidad del efluente. Durante flujos bajos, la TRH puede volverse excesivamente larga, lo que lleva a las ineficiencias discutidas anteriormente.
• Variaciones de carga: Más allá del flujo, la concentración de contaminantes (por ejemplo, DBO, amoníaco) en las aguas residuales también varía. Los vertidos industriales pueden introducir cargas repentinas de alta resistencia o incluso sustancias tóxicas.
  • Impacto en el tratamiento: Un HRT constante podría ser óptimo para una carga promedio, pero un aumento repentino en la concentración de contaminantes aún podría abrumar al sistema, incluso si el HRT es numéricamente suficiente. Los microorganismos necesitan tiempo suficiente para procesar el cantidad de contaminante, no sólo el volumen de agua.

Estrategias para mitigar la variabilidad:

• Cuencas de Ecualización de Flujo: Como se mencionó anteriormente, estos son tanques dedicados diseñados para amortiguar las variaciones del flujo entrante, lo que permite alimentar un caudal más constante a las unidades de tratamiento principales. Esto estabiliza el HRT en los procesos posteriores.
• Múltiples trenes de tratamiento: El diseño de plantas con líneas de tratamiento paralelas permite a los operadores ajustar la cantidad de unidades activas en función del flujo actual, manteniendo así un HRT más consistente dentro de cada unidad operativa.
• Flexibilidad operativa: Ajustar las tasas de reciclaje interno, las tasas de retorno de lodos o incluso aumentar temporalmente la capacidad de aireación puede ayudar a mitigar el impacto de las fluctuaciones de carga en la eficiencia del tratamiento, incluso si la HRT en sí no se puede cambiar instantáneamente.
• Capacidad de búfer: El diseño de reactores con cierto exceso de volumen proporciona una protección contra picos breves de flujo o carga, lo que permite más tiempo para que el sistema reaccione y se estabilice.

6.2. El impacto de la temperatura en la TRH

Si bien la temperatura no altera directamente el HRT calculado (volumen dividido por el caudal), sí afecta profundamente el efectividad de esa TRH, particularmente en procesos de tratamiento biológico.

• Tasas de reacción biológica: La actividad microbiana es muy sensible a la temperatura. Como regla general, las velocidades de reacción biológica (por ejemplo, la velocidad a la que las bacterias consumen DBO o nitrifican el amoníaco) aproximadamente se duplican por cada aumento de 10 °C en la temperatura (dentro de un rango óptimo). Por el contrario, las temperaturas más frías ralentizan significativamente estas reacciones.
• Implicaciones para el diseño y la operación:
  • Consideraciones de diseño: Las plantas en climas más fríos a menudo requieren mayores volúmenes de reactor (y, por lo tanto, TRH de diseño más largo) para lograr el mismo nivel de tratamiento que las plantas en climas más cálidos, simplemente porque los microorganismos son menos activos a temperaturas más bajas.
  • Ajustes estacionales: Los operadores deben ser muy conscientes de los cambios estacionales de temperatura. Durante los meses de invierno, incluso con la misma HRT calculada, el efectivo El tiempo de tratamiento se reduce debido a una cinética microbiana más lenta. Esto podría requerir ajustes operativos como:
    • Aumento de la concentración de sólidos suspendidos en licor mixto (MLSS) para compensar la reducción de la actividad celular individual.
    • Reducir ligeramente los caudales (si es posible) para aumentar la TRH real.
    • Garantizar niveles óptimos de oxígeno disuelto para maximizar la poca actividad que se está produciendo.
  • Nitrificación: Las bacterias nitrificantes son especialmente sensibles a los cambios de temperatura. Garantizar una HRT y SRT adecuadas se vuelve aún más crítico en condiciones más frías para evitar el lavado y mantener la nitrificación.

Esencialmente, una TRH de 12 horas a 25°C es mucho más efectiva biológicamente que una TRH de 12 horas a 10°C. Los operadores deben tener en cuenta la temperatura a la hora de entender si el disponible La TRH es verdaderamente suficiente para las reacciones biológicas deseadas.

6.3. Solución de problemas relacionados con la TRH

Cuando una planta de tratamiento de aguas residuales experimenta problemas de rendimiento, la TRH suele ser uno de los primeros parámetros a investigar. A continuación se presenta un enfoque sistemático para solucionar problemas relacionados con HRT:

• Identificación del problema: Los síntomas de los problemas de TRH pueden incluir:
  • Alta DBO/DQO en efluentes
  • Mala nitrificación (alto nivel de amoníaco)
  • Acumulación de lodos o formación de espuma (puede estar relacionado con el desequilibrio SRT/HRT)
  • Efluente turbio (pobre sedimentación)
  • Olores (condiciones anaeróbicas en tanques aeróbicos)
• Recopilación y verificación de datos:
  • Datos de caudal: Verifique los caudales entre unidades y afluentes históricos y en tiempo real. ¿Hay picos o caídas inusuales? ¿Es precisa la medición del flujo?
  • Volumen del reactor: Confirme el volumen operativo real del tanque. ¿Ha bajado el nivel? ¿Hay una acumulación excesiva de sólidos (p. ej., arena, zonas muertas) que reduce el volumen efectivo?
  • Datos de temperatura: Revisar las tendencias de temperatura en los reactores.
  • Análisis de laboratorio: Compare los datos actuales sobre la calidad de los efluentes con los objetivos históricos de rendimiento y diseño.
• Diagnóstico: ¿la TRH es demasiado corta o demasiado larga?
  • Demasiado corto: Busque signos de lavado (MLSS bajo para lodos activados), reacciones incompletas y niveles de contaminantes consistentemente altos en los flujos máximos. Esto a menudo indica una capacidad insuficiente para el flujo de corriente o una incapacidad para igualar el flujo.
  • Demasiado largo: Considere esto si hay problemas de olores persistentes (en sistemas aeróbicos), consumo excesivo de energía o lodos muy viejos, oscuros y que no se asientan bien.
• Implementación de soluciones:
  • Para TRH corta:
    • Implementar/optimizar la ecualización de flujo: La solución más eficaz a largo plazo.
    • Ajustar las tasas de bombeo: si possible, throttle flows to downstream units.
    • Utilice tanques de reserva: Ponga en línea reactores adicionales si están disponibles.
    • Incrementar Biomasa (ajuste SRT): En los sistemas biológicos, aumentar la concentración de microorganismos (al reducir el desperdicio de lodos) a veces puede compensar los TRH más cortos, aunque existen límites.
  • Para TRH prolongada:
    • Reducir el volumen del reactor: Desconecte los tanques si el diseño lo permite.
    • Incrementar el flujo (si está restringido artificialmente): si flow equalization is over-equalizing.
    • Ajustar aireación/mezcla: Asegúrese de que haya oxígeno adecuado y evite zonas muertas si se prolonga la TRH.
• Monitoreo y Verificación: Después de implementar los cambios, supervise rigurosamente el flujo, la TRH y la calidad del efluente para confirmar la eficacia de los pasos de solución de problemas.

La gestión eficaz de la TRH es un proceso dinámico que requiere un conocimiento profundo de la hidráulica de la planta, la biología del proceso y la influencia de los factores ambientales. La supervisión proactiva y un enfoque sistemático de resolución de problemas son clave para mantener un rendimiento óptimo.

Estudios de caso: TRH en aplicaciones del mundo real

La mejor manera de comprender la teoría y los desafíos del tiempo de retención hidráulica (HRT) es examinar cómo se gestiona y optimiza en entornos operativos reales. Estos estudios de caso resaltan las diversas formas en que la TRH influye en el desempeño del tratamiento tanto en contextos municipales como industriales.

7.1. Estudio de caso 1: Optimización de HRT en una planta de tratamiento de aguas residuales municipal

Fondo de la planta: La "PTAR Municipal de Riverbend" es una instalación de lodos activados diseñada para tratar un flujo diario promedio de 10 millones de galones por día (MGD). Sirve a una comunidad en crecimiento y tradicionalmente ha luchado contra la nitrificación constante durante los meses de invierno, lo que a menudo provoca variaciones de amoníaco en su descarga.

El problema: Durante las estaciones más frías, a pesar de mantener una aireación aparentemente adecuada y concentraciones de sólidos suspendidos en licores mixtos (MLSS), la eficiencia de eliminación de amoníaco de la planta disminuyó significativamente. Las investigaciones revelaron que el TRH de diseño de 6 horas en los depósitos de aireación era insuficiente para una nitrificación completa a temperaturas más bajas de las aguas residuales (por debajo de 15°C). La cinética más lenta de las bacterias nitrificantes a temperaturas reducidas significaba que requerían un tiempo de residencia más prolongado para convertir eficazmente el amoníaco. Además, las importantes oscilaciones del flujo diurno exacerbaron el problema, creando períodos de TRH efectivos aún más cortos durante los flujos máximos.

Estrategia de optimización de HRT:

1. Actualización de ecualización de flujo: La planta invirtió en un nuevo estanque de ecualización diseñado para manejar los flujos máximos, asegurando un caudal más constante a los tanques de aireación. Esto estabilizó inmediatamente el HRT dentro de los reactores biológicos.
2. Operación de cuenca de aireación flexible: La planta contaba con múltiples depósitos de aireación paralelos. Durante los meses más fríos y con flujos promedio generales más bajos, los operadores comenzaron a canalizar las aguas residuales a través de una cuenca de aireación adicional, aumentando efectivamente el volumen activo total y extendiendo así el HRT para el flujo afluente. Esto cambió la TRH de 6 horas a aproximadamente 9 a 10 horas durante los períodos críticos.
3. Ratios de reciclaje ajustados: Si bien afectó principalmente al tiempo de retención de sólidos (SRT), la optimización del caudal de retorno de lodo activado (RAS) ayudó a mantener una población más alta y saludable de bacterias nitrificantes dentro del entorno de HRT más prolongado.

Resultados: Siguiendo estas estrategias de optimización de HRT, la PTAR de Riverbend experimentó una mejora espectacular en su rendimiento de nitrificación. Las violaciones de amoníaco se volvieron raras, incluso durante los meses más fríos del invierno. La HRT constante proporcionada por el estanque de ecualización también estabilizó otros parámetros de tratamiento, lo que llevó a una operación general más sólida y confiable. Esta gestión proactiva de HRT permitió a la planta cumplir con límites de descarga más estrictos sin requerir una expansión completa y costosa de todo su sistema de aireación.

7.2. Estudio de caso 2: TRH en el tratamiento de aguas residuales industriales

Antecedentes de la empresa: "ChemPure Solutions" opera una planta de fabricación de productos químicos especializados que genera aguas residuales industriales de volumen relativamente bajo pero de alta concentración, ricas en compuestos orgánicos complejos. Su sistema de tratamiento existente consta de un reactor anaeróbico seguido de un estanque de pulido aeróbico.

El problema: ChemPure estaba experimentando una eliminación inconsistente de la demanda química de oxígeno (DQO) en su reactor anaeróbico, lo que a menudo provocaba que altas cargas de DQO llegaran al estanque aeróbico, abrumándolo y provocando un incumplimiento de los efluentes. El reactor anaeróbico fue diseñado para un HRT de 10 días, que se consideraba estándar, pero el análisis mostró que los compuestos orgánicos complejos específicos se estaban degradando muy lentamente. Además, los cambios en el programa de producción provocaron lotes intermitentes de aguas residuales de alta concentración.

Estrategia de optimización de HRT:

1. Aumento del volumen del reactor anaeróbico (escala piloto y luego escala completa): Los estudios piloto y de laboratorio iniciales demostraron que los compuestos recalcitrantes específicos requerían una TRH anaeróbica significativamente más prolongada para una descomposición efectiva. Sobre la base de estos hallazgos, ChemPure amplió el volumen del reactor anaeróbico, ampliando su diseño HRT de 10 a 20 días.
2. Ecualización por lotes para cargas elevadas: Para gestionar los lotes intermitentes de alta concentración, se instaló un tanque de ecualización dedicado aguas arriba del reactor anaeróbico. Esto permitió que las aguas residuales de alta concentración se dosificaran lentamente en el sistema anaeróbico a una velocidad controlada, evitando la carga de choque y asegurando que los organismos anaeróbicos tuvieran tiempo suficiente (y TRH constante) para adaptarse y degradar los compuestos complejos.
3. Mezclado mejorado y control de temperatura: Al reconocer que un TRH muy prolongado podría provocar zonas muertas o estratificación, se instaló un equipo de mezcla avanzado. Además, se implementó un control preciso de la temperatura dentro del reactor anaeróbico para mantener condiciones óptimas para las bacterias anaeróbicas de crecimiento lento, maximizando efectivamente la utilidad de la TRH extendida.

Resultados: La expansión del reactor anaeróbico y la implementación de la ecualización por lotes mejoraron drásticamente la eficiencia de eliminación de DQO. El sistema anaeróbico logró consistentemente más del 85% de reducción de DQO, reduciendo significativamente la carga en el estanque aeróbico aguas abajo. Esto no solo hizo que la planta cumpliera con los requisitos, sino que también condujo a una mayor producción de biogás (metano) a partir de la digestión anaeróbica, que luego se utilizó en el sitio, proporcionando un retorno parcial de la inversión para la optimización del HRT.

7.3. Lecciones aprendidas de implementaciones exitosas de TRH

Estos estudios de caso, junto con muchos otros, subrayan varias lecciones clave sobre la gestión de la TRH:

• La TRH es específica del proceso: No existe una TRH universal "ideal". Debe adaptarse a la tecnología de tratamiento específica, las características de las aguas residuales, la calidad deseada del efluente y factores ambientales como la temperatura.
• La variabilidad es el enemigo: Las fluctuaciones en el flujo y la carga son los principales disruptores de la TRH óptima. Estrategias como la ecualización del flujo son indispensables para estabilizar la HRT y garantizar un rendimiento constante.
• La temperatura importa enormemente: Para los procesos biológicos, la temperatura afecta directamente las velocidades de reacción. Las consideraciones sobre la TRH deben tener en cuenta las variaciones estacionales de temperatura, especialmente en climas más fríos donde pueden ser necesarias TRH más largas.
• HRT interactúa con otros parámetros: La TRH rara vez se maneja de forma aislada. Su eficacia está intrínsecamente ligada a otros parámetros operativos, particularmente el tiempo de retención de sólidos (SRT) en sistemas biológicos, así como la mezcla, la aireación y la disponibilidad de nutrientes.
• El seguimiento y la flexibilidad son clave: El monitoreo en tiempo real del flujo y los niveles permite a los operadores comprender el HRT real. El diseño de plantas con flexibilidad operativa (por ejemplo, tanques múltiples, niveles ajustables) permite a los operadores ajustar proactivamente el HRT en respuesta a las condiciones cambiantes, previniendo problemas antes de que se vuelvan críticos.
• La optimización es un proceso continuo: Las características de las aguas residuales y los requisitos regulatorios pueden evolucionar. El monitoreo continuo, la evaluación de procesos y la voluntad de adaptar las estrategias de gestión de HRT son vitales para el cumplimiento y la eficiencia a largo plazo.
