Comprensión del filtro de membrana Tamaño del poro: una guía completa

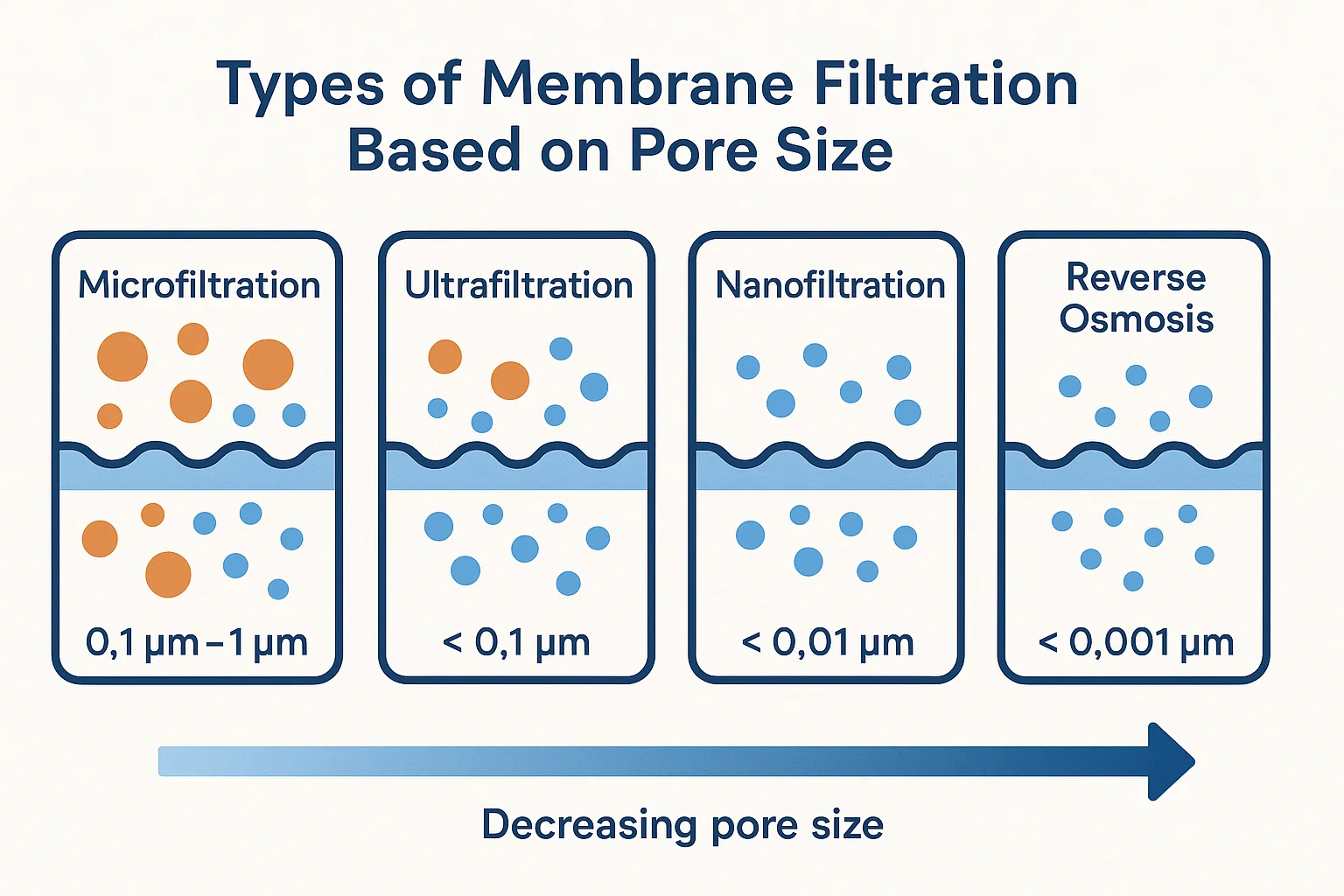

Tipos de filtración de metroembrana basada en el tamaño de los poos

El amplio espectro de desafíos de filtración, desde la eliminación de gryes sólidos suspendidos hasta la separación de iones individuales, requiere una gama de tecnologías de membrana. Estas tecnologías se distinguen principalmente por sus tamaños característicostilla de poros, lo que lleva a una clasificación en cuatro tipos principales de filtración de membrana: microfiltración, ultrafiltración, nanofiltración y ósmosis inversa. Cada tipo ofrece un nivel específico de separación y es adecuado para aplicaciones distintas.

Microfiltración (MF)

La microfiltración (MF) representa el extremo más grueso de la filtración de la membrana. Las membranas MF están diseñadas para eliminar sólidos suspendidos, bacterias y gryes coloides de líquidos o gases.

• Tamaños de poros: Típicamente varía de 0.1 a 10 micras (µm) . tamaños de poros comunes y ampliamente utilizados: 0.22 µM, 0.45 µM, 0.8 µM y 1.0 µM

Estyarización: muchas pautas regulatorias y estándares de la industria (por ejemplo, para pruebas de calidad del agua, fabricación farmacéutica) especifican el uso de ciertos tamaños de poros, particularmente 0.22 µm y 0.45 µm.

• Aplicaciones típicas:
  • Tratamiento de agua: Eliminación de sólidos suspendidos, turbidez y protozoos (como Giardia and Criptosporidium ) del agua potable. Utilizado como pretratamiento para otros procesos de membrana (UF, NF, RO).
  • Comida y bebida: Aclaración de jugos de frutas, vino y cerveza; Eliminación de levadura y bacterias en el procesamiento de lácteos.
  • Farmacéuticos: Esterilización de líquidos fríos, aclaración de soluciones biológicas.
  • Biotecnología: Cosecha de células, separación de biomasa.

• 0.22 µm:

  • "Grado esterilizante": Este es el estándar de oro para filtración estéril . La mayoría de las bacterias son mayores de 0.22 µM, por lo que un filtro con este tamaño de poro generalmente se considera efectivo para eliminar las bacterias y garantizar la esterilidad en los líquidos. Esto es crucial en productos farmacéuticos, biotecnología (por ejemplo, preparación de medios de cultivo celular) y para producir agua estéril.
  • Es importante tener en cuenta que si bien elimina la mayoría de las bacterias, algunas bacterias muy pequeñas (como Micoplasma ) y los virus pueden pasar.

• 0.45 µm:

  • Filtración microbiológica general: Este tamaño de poro es ampliamente adoptado para análisis microbiológico , incluyendo pruebas de agua y control de calidad de alimentos/bebidas. Es excelente para capturar las bacterias más comunes para la enumeración (contar colonias) porque permite una buena difusión de nutrientes a través de los poros, apoyando un crecimiento bacteriano robusto en la superficie del filtro después de la filtración.
  • Clarificación: También se usa con frecuencia para general clarificación de soluciones para eliminar las partículas, los microorganismos más grandes y la turbidez, sin lograr necesariamente una esterilidad total.

• 0.8 µm:

  • Eliminación de partículas y prefiltración: A menudo utilizado para eliminación de partículas más gruesas y como un prefiltrado para proteger las membranas más finas (como los filtros de 0.45 µM o 0.22 µM) de la obstrucción prematura por escombros más grandes.
  • Aplicaciones microbiológicas específicas: A veces se usa para ensayos microbiológicos específicos o monitoreo de partículas donde las partículas más grandes o los tipos específicos de células deben ser retenidos, al tiempo que permite que pasen componentes más pequeños. Común en el monitoreo del aire (por ejemplo, análisis de asbesto) y algunos análisis de fluidos.

• 1.0 µm:

  • Filtración gruesa/prefiltración: Generalmente utilizado para filtración gruesa PAGara eliminar sólidos suspendidos más grandes, sedimentos y partículas brutas de líquidos. Este es un común prefiltración Pase en muchos procesos industriales y de laboratorio para extender la vida de los filtros más finos posteriores.
  • Cosecha/aclaración de células: Se puede usar en algunas aplicaciones biológicas para cosechar células más grandes o aclarar soluciones altamente turbias.

Ultrafiltración (UF)

La ultrafiltración (UF) funciona a una escala más fina que la microfiltración, capaz de eliminar partículas y macromoléculas más pequeñas. Las membranas de UF generalmente retienen virus, proteínas y moléculas orgánicas más grandes, al tiempo que permiten que pasen el agua y las sales disueltas más pequeñas.

• Tamaños de poros: Rango de 0.01 a 0.1 micras (µm) , o a menudo expresado como Corte de peso molecular (MWCO) de 1,000 a 500,000 daltons. MWCO se refiere al peso molecular aproximado de la proteína globular más pequeña que está retenida al 90% por la membrana.
• Aplicaciones típicas:
  • Tratamiento de agua: Eliminación de virus, endotoxinas, coloides y macromoléculas para la purificación del agua potable; Tratamiento de aguas residuales para la reutilización.
  • Comida y bebida: Concentración de proteínas de la leche, aclaración de jugos, recuperación de enzimas.
  • Pharmaceuticals y biotecnología: Concentración y purificación de proteínas, enzimas y vacunas; eliminación de pirógenos.
  • Industrial: Separación de emulsión de aceite/agua, recuperación de pintura en procesos de electrocoat.

Nanofiltración (NF)

Las membranas de nanofiltración (NF) a menudo se denominan "membranas de RO libremente que recurren" porque caen entre UF y RO en términos de capacidades de separación. Las membranas NF son efectivas para eliminar los iones multivalentes (como los iones de dureza), algunas moléculas orgánicas más pequeñas y la mayoría de los virus, al tiempo que permiten iones monovalentes (como el cloruro de sodio) y el agua pasan más libremente que las membranas RO.

• Tamaños de poros: Rango de 0.001 a 0.01 micras (µm) , o MWCO típicamente de 150 a 1,000 Daltons.
• Aplicaciones típicas:
  • Ablandamiento de agua: Eliminación de la dureza (calcio, magnesio) del agua sin requerir regeneración química.
  • Agua potable: Eliminación de color, pesticidas y carbono orgánico disuelto (DOC).
  • Comida y bebida: Desmineralización de suero, refinación de azúcar, concentración de productos.
  • Farmacéuticos: Concentración de antibióticos, desalación.
  • Industrial: Eliminación de colorantes de aguas residuales, separación de componentes específicos en procesos químicos.

Ósmosis inversa (RO)

La ósmosis inversa (RO) representa el mejor nivel de separación de membrana, capaz de rechazar prácticamente todas las sales disueltas, moléculas inorgánicas y moléculas orgánicas más grandes. Funciona aplicando una presión mayor que la presión osmótica, forzando el agua a través de una membrana extremadamente densa mientras dejan impurezas disueltas.

• Tamaños de poros: Eficazmente <0.001 micras (µm) , o no poroso En el sentido tradicional, operando más en un mecanismo de difusión de solución. Rechazan principalmente en función de la carga y el tamaño, eliminando efectivamente los iones.
• Aplicaciones típicas:
  • Desalinización: Conversión de agua de mar o agua salobre en agua potable.
  • Producción de agua ultrapura: Fabricación de agua de alta pureza para electrónica, productos farmacéuticos y generación de energía.
  • Tratamiento de aguas residuales: Purificación de alto nivel para la reutilización y descarga del agua.
  • Comida y bebida: Concentración de jugos de frutas, producción de agua desionizada.
  • Industrial: Procesar la purificación del agua, recuperación del producto.

Más relacionado:

Introducción a los filtros de membrana y el tamaño de los poros

Los filtros de membrana son herramientas de separación sofisticadas que han revolucionado varias industrias, desde la purificación del agua hasta los productos farmacéuticos. En su esencia, estos filtros funcionan actuando como barreras selectivas, permitiendo que ciertas sustancias pasen mientras conservan otros. La efectividad de un filtro de membrana para realizar esta tarea crítica depende casi por completo de una característica crucial: su tamaño de poro .

El tamaño de poro de un filtro de membrana dicta qué partículas, moléculas o incluso iones se pueden separar de una corriente de fluido. Imagina un tamiz microscópico; El tamaño de los agujeros en ese tamiz determina lo que pasa y lo que queda atrapado. Del mismo modo, los poros minúsculos dentro de un filtro de membrana están diseñados a dimensiones específicas para lograr los resultados de separación deseados.

Comprender el tamaño del poro de la membrana es primordial en los procesos de filtración. Un tamaño de poro elegido incorrectamente puede conducir a una filtración ineficiente, ensuciamiento prematuro de la membrana o incluso daños a la membrana en sí. Por el contrario, seleccionar el tamaño óptimo de poro garantiza una separación eficiente, extiende la vida útil de la membrana y, en última instancia, conduce a procesos más efectivos y económicos.

Ahora profundicemos en el intrincado mundo del tamaño del poro del filtro de membrana. Definiremos:

* ¿Qué significa realmente el tamaño de los poros?
* Explore las diferentes categorías de filtración de membrana basada en el tamaño de los poros
* Discuta los factores que influyen en la selección del tamaño de los poros
* Destaca las diversas aplicaciones donde estos filtros son indispensables.

* Además, examinaremos los métodos para determinar el tamaño de los poros, abordar los desafíos comunes y analizaremos las tendencias emocionantes que dan forma al futuro de la tecnología de membrana.

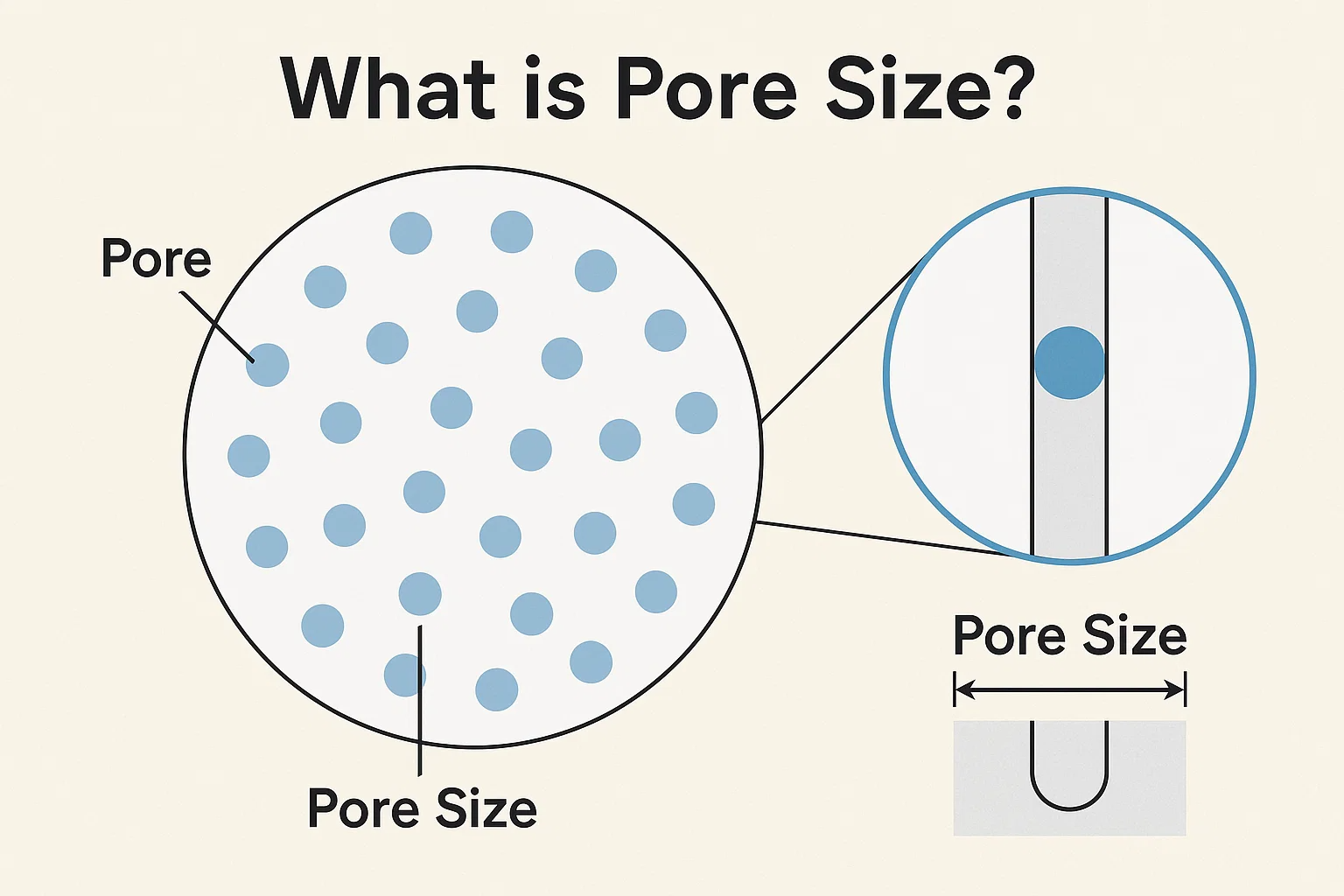

¿Qué es el tamaño de los poros?

En el corazón de cada proceso de filtración de membrana se encuentra el concepto de tamaño de poro . En el contexto de los filtros de membrana, el tamaño de los poros se refiere al Diámetro promedio de las aberturas microscópicas o canales que impregnan el material de la membrana . Estos poros no son simplemente agujeros, sino más bien vías intrincadas diseñadas para permitir el paso de fluidos mientras bloquean físicamente las partículas más grandes que sus dimensiones definidas.

Las unidades de medición para el tamaño de poro se expresan típicamente en cualquiera micras (µm) or Nanómetros (NM) . Para poner estas unidades en perspectiva:

• 1 micras (µm) es una millonésima parte de un metro ( $10^{-6}$ metros). A modo de comparación, un cabello humano tiene aproximadamente 50-100 µm de diámetro.
• 1 nanómetro (NM) es una billonésima parte de un metro ( $10^{-9}$ metros). Una sola molécula de agua tiene aproximadamente 0.27 nm de diámetro.

La elección de la unidad a menudo depende de la escala de filtración. Los micras se usan comúnmente para tamaños de poros más grandes que se encuentran en la microfiltración, mientras que los nanómetros son más frecuentes cuando se discuten los poros extremadamente finos de la ultrafiltración, la nanofiltración y las membranas de ósmosis inversa.

El profundo impacto del tamaño de poro en la eficiencia de filtración no puede ser exagerado. Dicta directamente el punto de corte para la separación. Imagine una membrana con un tamaño de poro de 0.2 µm. Esta membrana está diseñada para retener cualquier partícula o microorganismo mayor de 0.2 µM, al tiempo que permite que pasen moléculas y agua más pequeñas.

• Tamaños de poros más pequeños Generalmente conducen a una mayor eficiencia de filtración, ya que pueden eliminar partículas más finas, sólidos disueltos e incluso algunos virus. Sin embargo, esto a menudo tiene el costo del flujo reducido (caudal) y un aumento de la caída de presión a través de la membrana, ya que la resistencia al flujo es mayor.
• Tamaños de poros más grandes Permita requisitos de mayor flujo y menor presión, haciéndolos adecuados para eliminar partículas más gruesas o para pasos de prefiltración. Sin embargo, la compensación es un menor grado de separación y la incapacidad de eliminar contaminantes muy finos.

Por lo tanto, la selección cuidadosa del tamaño de poro de una membrana es un parámetro de diseño crítico, correlacionando directamente con el nivel de pureza deseado y la eficiencia operativa del sistema de filtración. Es un equilibrio delicado entre lograr la separación necesaria y mantener un caudal práctico para la aplicación dada.

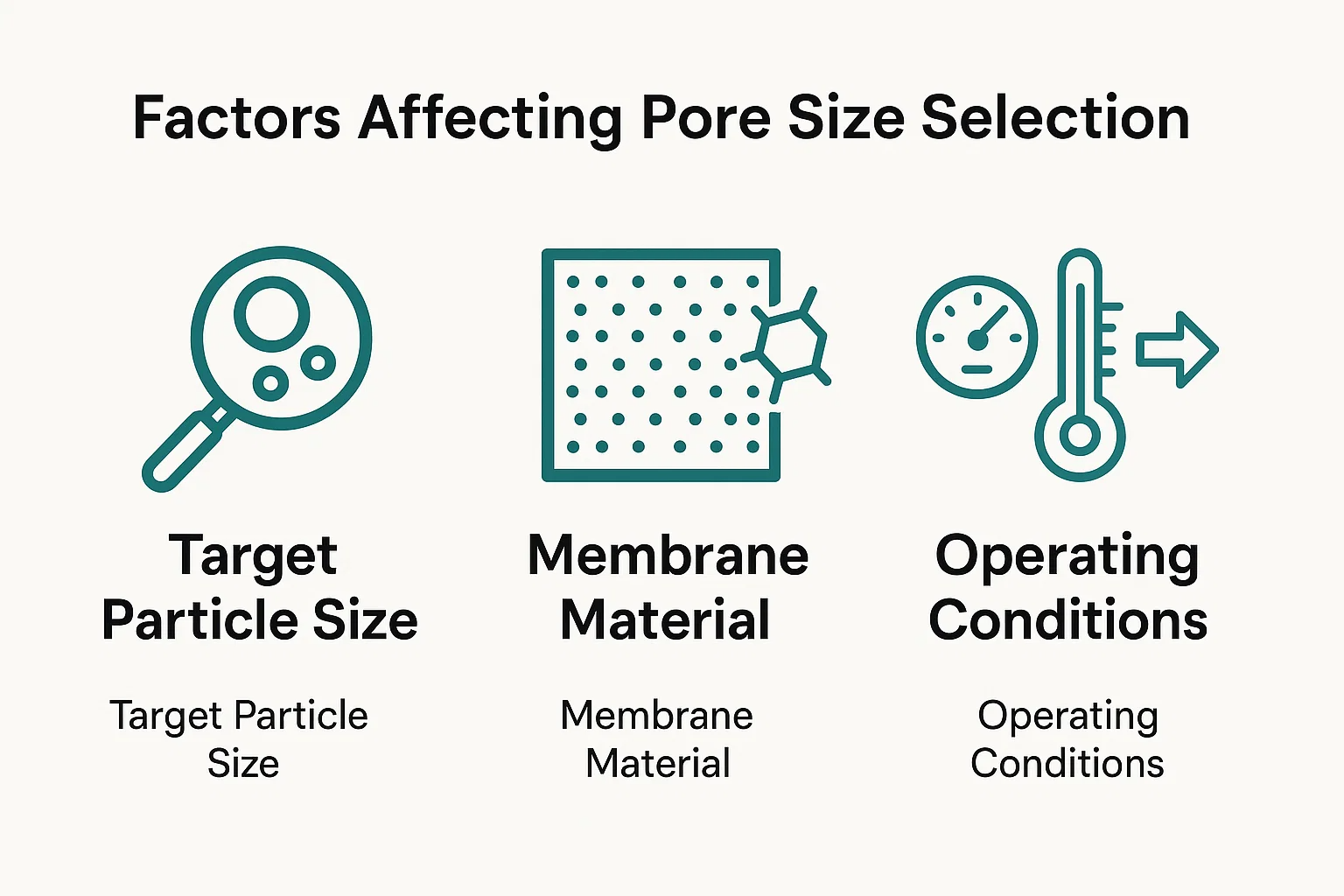

Factores que afectan la selección del tamaño de los poros

Elegir el tamaño de poro de filtro de membrana correcto es una decisión crítica que afecta directamente el éxito, la eficiencia y la rentabilidad de cualquier proceso de filtración. Esta selección no es arbitraria; Es un acto de equilibrio cuidadoso influenciado por varios factores clave que dictan la separación requerida, la compatibilidad de la membrana y la viabilidad operativa.

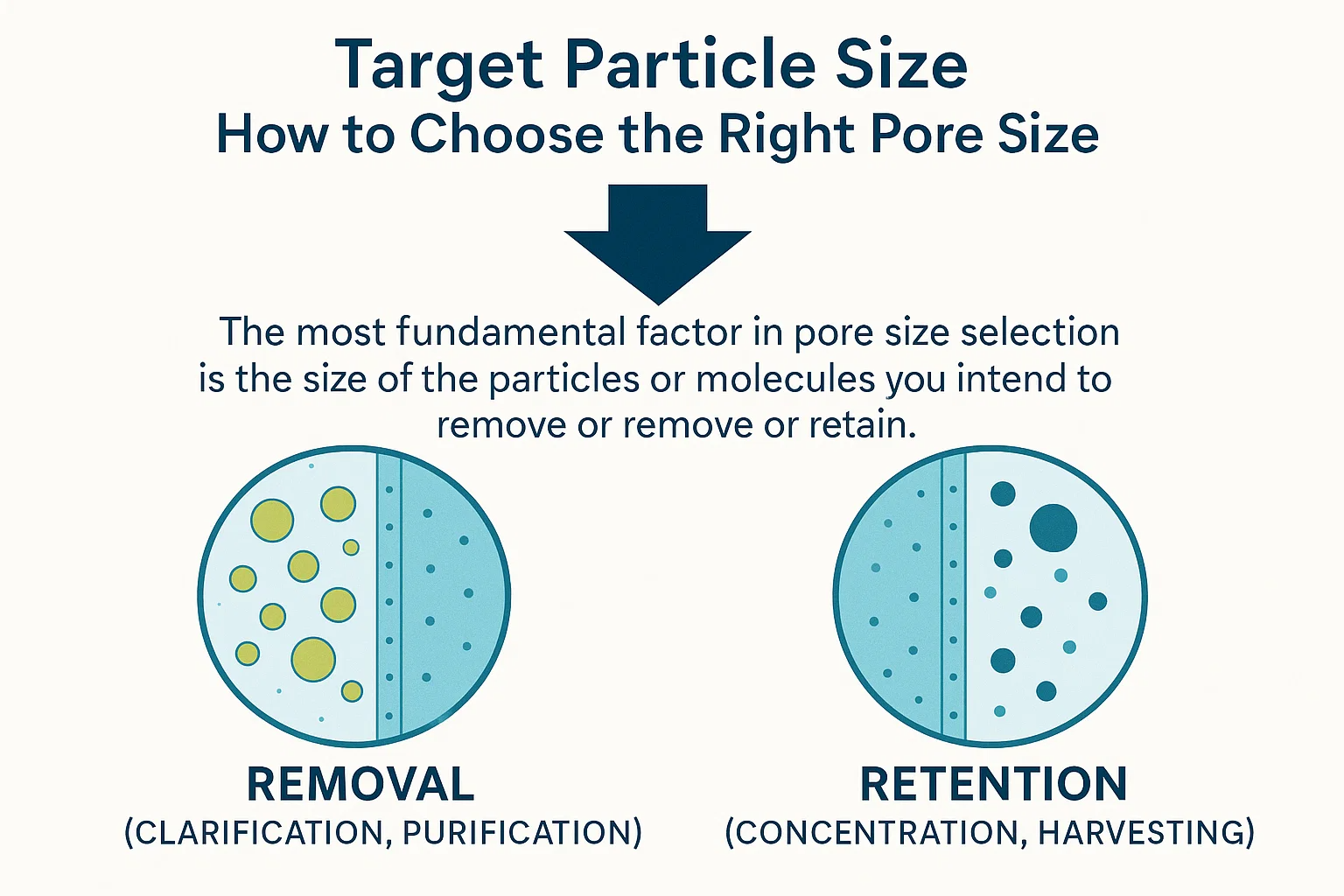

Tamaño de partícula objetivo: cómo elegir el tamaño de poro correcto

El factor más fundamental en la selección del tamaño de los poros es el tamaño de las partículas o moléculas que tiene la intención de eliminar o retener .

• Para la eliminación (aclaración, purificación): El tamaño de poro de la membrana debe ser significativamente más pequeño que el contaminante objetivo. Por ejemplo, si necesita eliminar las bacterias con un tamaño promedio de 0.5 µm, es probable que seleccione una membrana de microfiltración con un tamaño de poro de 0.2 µm o menor para garantizar una retención efectiva. Una regla general común es elegir un tamaño de poro de 1/3 a 1/10 del tamaño de la partícula más pequeña que desea eliminar, contabilizando la forma de partículas y el posible ensuciamiento de la membrana.
• Para retención (concentración, cosecha): Por el contrario, si su objetivo es concentrar una sustancia deseada (por ejemplo, proteínas o células), el tamaño de poro de la membrana debe ser lo suficientemente pequeño como para retener la sustancia objetivo mientras permite que pase el disolvente y las impurezas más pequeñas. Aquí es donde el concepto de corte de peso molecular (MWCO) se vuelve particularmente relevante para las membranas UF y NF.

Comprender la distribución de tamaño de los componentes en su flujo de fluido es primordial. Esto a menudo requiere un análisis previo de la corriente de alimentación utilizando técnicas como dispersión de luz dinámica o microscopía.

Material de membrana: influencia en el tamaño y la compatibilidad de los poros

El material del que se construye una membrana juega un papel importante en su estructura de poros inherente, resistencia química y rendimiento general. Los diferentes materiales se prestan a diferentes rangos y aplicaciones de tamaño de poro:

• Membranas poliméricas: Estos son el tipo más común e incluyen materiales como polisulfona (PS), polietersulfona (PES), fluoruro de polivinilideno (PVDF), acetato de celulosa (CA), poliamida (PA) y polipropileno (PP).

  • Influencia en el tamaño de los poros: El proceso de fabricación (por ejemplo, inversión de fase, estiramiento) y el polímero mismo dictan el rango y distribución de tamaño de poro alcanzable. Por ejemplo, las membranas celulósicas a menudo se usan para la filtración general donde se desean propiedades hidrofílicas, mientras que PVDF es conocido por su resistencia química y disponibilidad de tamaño de poro amplio. La poliamida es el material dominante para las membranas RO y NF debido a sus excelentes propiedades de rechazo de sal.
  • Compatibilidad: La compatibilidad química del material de la membrana con el fluido de alimentación (pH, solventes, oxidantes) y productos químicos de limpieza es crucial. El uso de un material incompatible puede conducir a la degradación de la membrana, cambios en el tamaño de los poros y la falla del sistema. Las limitaciones de temperatura del material también influyen en la idoneidad.

• Membranas de cerámica: Hecho de materiales como alúmina, circonio o titania, estas membranas son típicamente más robustas.

  • Influencia en el tamaño de los poros: Las membranas cerámicas generalmente ofrecen tamaños de poros muy uniformes, lo que las hace adecuadas para separaciones precisas. Se encuentran comúnmente en aplicaciones MF y UF.
  • Compatibilidad: Exhiben una estabilidad química y térmica excepcionales, lo que les permite resistir ambientes químicos agresivos, altas temperaturas y regímenes de limpieza agresivos que las membranas poliméricas no pueden.

Condiciones de funcionamiento: presión, temperatura y caudal

Las condiciones bajo las cuales opera el proceso de filtración también influyen en gran medida en la selección del tamaño de los poros y el rendimiento de la membrana.

• Presión: Como se discutió, se requiere una mayor presión de conducción para superar el aumento de la resistencia hidráulica de los poros más pequeños. La membrana elegida debe poder resistir la presión de funcionamiento necesaria sin compactar o sufrir daños. La presión insuficiente conducirá a un flujo bajo, mientras que la presión excesiva puede dañar la estructura de la membrana.
• Temperatura: La temperatura afecta la viscosidad del fluido y, en consecuencia, el flujo a través de la membrana. Las temperaturas más altas generalmente conducen a una menor viscosidad del fluido y, por lo tanto, un flujo más alto. Sin embargo, los materiales de membrana tienen límites de temperatura, más allá de los cuales su integridad estructural o estabilidad del tamaño de poro pueden verse comprometidos.
• Caudal (flujo): El caudal de permeado deseado (flujo) es un parámetro de diseño crítico. Si bien los poros más pequeños ofrecen una mejor separación, inherentemente proporcionan un flujo más bajo a una presión dada. El diseño del sistema debe equilibrar la necesidad de separación con el rendimiento requerido. Las tasas de flujo más altas pueden requerir áreas de superficie de membrana más grandes o mayores presiones operativas, impactando el capital y los costos operativos.

En resumen, la selección del tamaño de poro de filtro de membrana correcto es una decisión multifacética que requiere una comprensión profunda de las características de alimentación, el resultado de separación deseado, las propiedades de los materiales de membrana disponibles y las limitaciones prácticas del entorno operativo. Un paso en falso en esta selección puede conducir a ineficiencias costosas o incluso una falla del proceso.

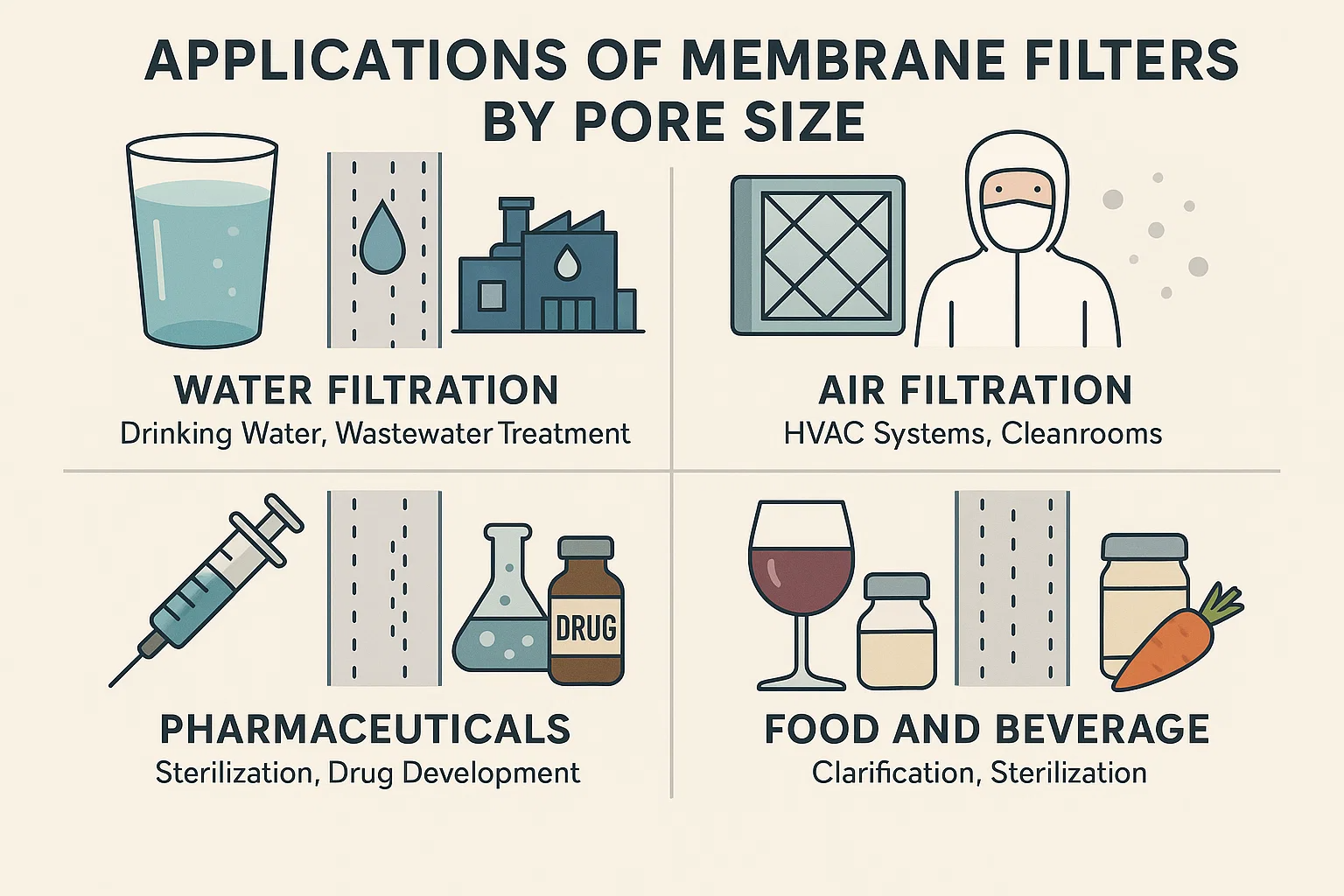

Aplicaciones de filtros de membrana por tamaño de poro

La capacidad de los filtros de membrana para controlar con precisión lo que pasa y lo que se retiene, en gran parte debido a sus tamaños de poro de ingeniería, los hace indispensables en una amplia gama de industrias. Desde garantizar el agua potable hasta la fabricación de medicamentos que salvan vidas, estos filtros son fundamentales para los procesos de purificación, separación y concentración.

Filtración de agua: agua potable, tratamiento de aguas residuales

Los filtros de membrana son piedras angulares del tratamiento moderno de agua, que abordan los desafíos de pureza que van desde contaminantes macroscópicos hasta patógenos microscópicos y sales disueltas.

• Microfiltración (MF) y ultrafiltración (UF): Estas membranas, con tamaños de poro en el 0.1 a 10 µm (MF) and 0.01 a 0.1 µm (UF) rango, se usan ampliamente para la eliminación de sólidos suspendidos, turbidez, bacterias, protozoos (como Criptosporidium and Giardia ), y virus de fuentes de agua potable. Son excelentes pasos previos al tratamiento para sistemas de membrana más avanzados, protegiendo las membranas más finas del ensuciamiento. En el tratamiento de aguas residuales, MF/UF puede producir efluentes de alta calidad adecuados para la descarga o incluso la reutilización, eliminando efectivamente los sólidos suspendidos, las bacterias y cierta materia orgánica.
• Nanofiltración (NF): Con tamaños de poro típicamente 0.001 a 0.01 µm , Las membranas NF se emplean para el ablandamiento del agua al eliminar los iones de dureza multivalentes (calcio, magnesio) y para reducir los niveles de carbono orgánico disuelto (DOC), color y compuestos orgánicos sintéticos (por ejemplo, pesticidas) del agua potable. Esto proporciona un permeado de mayor calidad que UF.
• Ósmosis inversa (RO): Teniendo efectivamente <0.001 µm Los tamaños de 'poros' (que funcionan a través de la difusión de la solución), las membranas RO son la barrera definitiva para la purificación del agua. Son críticos para desalinización de agua de mar y agua salobre, produciendo agua potable. RO también es esencial para la fabricación agua ultrapura Requerido en industrias como electrónica, productos farmacéuticos y generación de energía, eliminando casi todas las sales e impurezas disueltas.

Filtración de aire: sistemas HVAC, salas limpias

Si bien el término "tamaño de poro" generalmente se asocia con la filtración líquida, el principio se aplica igualmente a la filtración del aire (gas), donde las membranas filtran partículas en el aire.

• Microfiltración (MF) (y HEPA/ULPA Media): Se utilizan medios de membrana especializados, a menudo clasificados por eficiencia de eliminación de partículas en lugar del tamaño discreto de poros. Por ejemplo, HEPA (aire de partículas de alta eficiencia) Los filtros generalmente capturan el 99.97% de las partículas $0.3\mu m$ en tamaño y ULPA (aire de partículas ultra baja) Los filtros son aún más finos. Estos son cruciales para:
  • Sistemas HVAC: Mejora de la calidad del aire interior al eliminar el polvo, el polen, las esporas de moho y algunos alérgenos.
  • Salas limpias: Creación y mantenimiento de entornos altamente controlados (por ejemplo, clase ISO 1 a 9) esencial para la fabricación de semiconductores, la producción farmacéutica e investigación delicada, donde incluso las partículas submicrónicas pueden causar contaminación o defectos.

Farmacéuticos: esterilización, desarrollo de fármacos

Los estrictos requisitos de pureza de la industria farmacéutica hacen que los filtros de membrana sean indispensables.

• Microfiltración (MF): La filtración estéril de líquidos (por ejemplo, medios de cultivo, amortiguadores, soluciones oftálmicas) antes del empaque es una aplicación común para 0.1 o 0.2 µm Membranas MF, asegurando la eliminación de bacterias y hongos mientras evita los ingredientes activos sensibles al calor.
• Ultrafiltración (UF): Membranas de UF (típicamente 0.01 a 0.1 µm o MWCO específicos) son vitales para:
  • Concentración y purificación de proteínas: Concentrando proteínas terapéuticas, enzimas y vacunas.
  • Diafiltración: Eliminar sales o intercambiar tampones durante la purificación de proteínas.
  • Eliminación de pirógeno: Eliminando las endotoxinas (pirógenos) del agua para la inyección (WFI).
• Nanofiltración (NF) y ósmosis inversa (RO): Utilizado para el pretratamiento de agua de alimentación para sistemas UF/RO, y para generar agua de grado farmacéutico (por ejemplo, agua purificada, agua para la inyección) que requiere niveles extremadamente bajos de impurezas, incluidas sales disueltas y compuestos orgánicos.

Alimentos y bebidas: aclaración, esterilización

Los filtros de membrana mejoran la calidad, la vida útil y la seguridad de una amplia gama de productos de alimentos y bebidas.

• Microfiltración (MF):
  • Aclaración de bebidas: Aclaración de vino, cerveza (eliminación de levadura, bacterias y partículas de neblina) y jugos de frutas.
  • Procesamiento de lácteos: Pasteurización en frío de la leche (carga bacteriana reductora sin calor), fraccionamiento de componentes de la leche.
• Ultrafiltración (UF):
  • Concentración de proteínas: Concentrar proteínas de leche (por ejemplo, para la producción de queso), concentración de proteína de suero.
  • Aclaración de jugo: Eliminar sólidos suspendidos y macromoléculas de jugos mientras preserva el sabor.
• Nanofiltración (NF):
  • Refinamiento de azúcar: Desalto y purificación de soluciones de azúcar.
  • Concentración de jugo: Concentración parcial de jugos con desmineralización simultánea.
• Ósmosis inversa (RO):
  • Concentración: Concentración de líquidos sensibles al calor como café, jugos de frutas o productos lácteos, que ofrecen ahorros de energía en comparación con la evaporación.
  • Agua para el procesamiento: Proporcionando agua de alta pureza para la formulación y limpieza del producto.

Aplicaciones industriales: procesamiento químico, petróleo y gas

Más allá de los consumibles, los filtros de membrana abordan las necesidades críticas de separación y purificación en la industria pesada.

• Microfiltración (MF) y ultrafiltración (UF):
  • Tratamiento de aguas residuales: Aclaración general y eliminación de sólidos suspendidos de efluentes industriales.
  • Ruptura de la emulsión: Separar el aceite del agua en los fluidos de metalurgia o producir agua en la industria del petróleo y el gas.
  • Recuperación de catalizador: Retener valiosos catalizadores de mezclas de reacción.
  • Pretratamiento: Protección de otros equipos aguas abajo y membranas más finas.
• Nanofiltración (NF) y ósmosis inversa (RO):
  • Purificación del agua del proceso: Proporcionar agua de alta pureza para calderas, torres de enfriamiento y procesos de fabricación.
  • Recuperación del producto: Recuperando productos químicos valiosos de las corrientes de desechos.
  • Concentración de salmuera: Concentración de soluciones salinas en varios procesos químicos.
  • Separación química: Separar componentes específicos en síntesis química o pasos de purificación.

Cómo determinar el tamaño de poro de un filtro de membrana

Si bien el tamaño de los poros es una característica fundamental de un filtro de membrana, no siempre es una medición simple y directa. En cambio, a menudo se infiere a través de pruebas estandarizadas o proporcionadas por fabricantes en función de sus procesos de control de calidad. La determinación precisa del tamaño de poro es crucial para garantizar que la membrana funcione como se esperaba para su aplicación prevista.

Especificaciones proporcionadas por los fabricantes

La forma más común de conocer el tamaño de poro de un filtro de membrana es revisando el Especificaciones técnicas y hojas de datos proporcionadas por el fabricante . Los fabricantes acreditados invierten fuertemente en control de calidad y caracterización de sus productos. Estas especificaciones típicamente enumerarán:

• Tamaño nominal de poro: Esta es una clasificación general, que indica el tamaño promedio de poros. Significa que la membrana está diseñada para retener un cierto porcentaje de partículas en o por encima del tamaño establecido. Por ejemplo, un filtro nominal de 0.2 µm podría retener el 99.9% de las partículas en ese tamaño. Es un promedio y no implica que cada poro sea exactamente ese tamaño.
• Tamaño absoluto de poro: Esta es una especificación más precisa, que indica que todas las partículas más grandes que el tamaño declarado se conservan (a menudo el 100% de retención en condiciones de prueba específicas). Esto es crítico para aplicaciones como la filtración estéril donde se requiere la eliminación completa de los microorganismos.
• Corte de peso molecular (MWCO): Para las membranas de ultrafiltración y nanofiltración, los fabricantes a menudo especifican MWCO en Daltons, que describe el peso molecular al que la membrana retiene el 90% de una proteína globular específica (o dextrano). Esta es una medida funcional del tamaño de poro para separaciones moleculares.
• Calificaciones de retención para organismos específicos: Especialmente para aplicaciones farmacéuticas o de tratamiento de agua, los fabricantes pueden especificar la capacidad de la membrana para retener bacterias específicas (por ejemplo, Brevundimonas diminuta para filtros estériles de 0.22 µm) o virus. Esto ofrece una medida práctica de rendimiento orientada a la aplicación.

Es importante tener en cuenta que los diferentes fabricantes pueden usar metodologías o definiciones de prueba ligeramente diferentes para "nominal" versus "absoluto", por lo que comparar las especificaciones entre las marcas requiere una consideración cuidadosa.

Métodos de prueba: prueba de punto de burbujas, análisis microscópico

Más allá de las afirmaciones del fabricante, existen métodos establecidos para caracterizar o verificar el tamaño efectivo de poros y la integridad de un filtro de membrana.

1. Prueba de punto de burbuja

El prueba de punto de burbuja es un método no destructivo ampliamente utilizado para determinar el tamaño de poro más grande en un filtro de membrana y para verificar la integridad de la membrana. Se basa en el principio de que el líquido sostenido en un poro por tensión superficial puede ser forzado por la presión de gas.

• Principio: La membrana se humedece primero con un líquido (por ejemplo, agua o alcohol), llenando todos los poros. La presión de gas (generalmente aire o nitrógeno) se aplica a un lado de la membrana húmeda, mientras que el otro lado está abierto a la atmósfera (o sumergido en líquido). A medida que la presión del gas aumenta gradualmente, eventualmente superará la tensión superficial que mantiene el líquido en el poro más grande. En este "punto de burbuja", se observará una corriente continua de burbujas emergiendo del lado húmedo de la membrana.
• Cálculo: La presión a la que esto ocurre está directamente relacionada con el tamaño de poro más grande por la ecuación de jóvenes-laplace:
• P = ( 4γcosθ )/D:
  • P es la presión del punto de burbuja
  • γ ¿Es la tensión superficial del líquido humectante?
  • θ es el ángulo de contacto del líquido con la pared de los poros (a menudo se supone que es 0 ∘ Para la humectación completa, entonces cos θ = 1 )
  • D es el diámetro del poro más grande.

La prueba del punto de burbuja es excelente para el control de calidad, la detección de defectos de fabricación o verificación si una membrana ha sido dañada o comprometida (por ejemplo, por ataque químico o presión excesiva) en uso. Un punto de burbuja inferior al esperado indica que están presentes los poros más grandes, lo que implica una pérdida de integridad.

2. Análisis microscópico (por ejemplo, microscopía electrónica)

Para una evaluación visual más directa de la estructura de poros, se pueden emplear técnicas microscópicas avanzadas, particularmente:

• Microscopía electrónica de barrido (SEM): SEM proporciona imágenes de alta resolución de la superficie de la membrana y la sección transversal, lo que permite la visualización directa de los poros. Si bien no le da un tamaño de poro funcional como la prueba de punto de burbuja, puede revelar la morfología de los poros, la distribución y la estructura general de la membrana. El software de análisis de imágenes moderno se puede utilizar para medir el tamaño de los poros visibles y generar una distribución de tamaño de poro.
• Microscopía electrónica de transmisión (TEM): TEM ofrece un aumento y resolución incluso más alto, útil para caracterizar los poros muy finos de las membranas UF, NF y RO, especialmente su estructura interna.

Si bien es invaluable para la investigación y el desarrollo, el análisis microscópico es típicamente un método de laboratorio y no una prueba de rutina en proceso o campo para la verificación del tamaño de los poros debido a su complejidad y costo.

Importancia de la determinación precisa del tamaño de los poros

La determinación precisa del tamaño de poro es primordial por varias razones:

• Garantía de rendimiento: Asegura que la membrana alcance la eficiencia de separación deseada (por ejemplo, esterilidad, claridad, rechazo del soluto).
• Optimización del proceso: Ayuda a seleccionar la membrana correcta para una aplicación específica, evitando la sobre filtración (poros demasiado pequeños, alto costo, bajo flujo) o subfiltración (poros demasiado grandes, pureza insuficiente).
• Control de calidad: Sirve como una medida de control de calidad vital para los fabricantes y usuarios finales, lo que confirma la consistencia de lotes y la integridad del producto.
• Solución de problemas: Ayuda a diagnosticar problemas como incrustaciones, daños o defectos de fabricación que podrían alterar el tamaño efectivo de poros.

En esencia, comprender y verificar el tamaño de los poros de un filtro de membrana no es solo un ejercicio académico; Es un paso crítico para diseñar, operar y mantener sistemas de filtración efectivos.

Problemas comunes relacionados con el tamaño de los poros

Si bien los filtros de membrana son herramientas de separación increíblemente efectivas, su intrincada estructura de poros también los hace susceptibles a varios problemas operativos. Muchos de estos desafíos, como el ensuciamiento, la obstrucción y la necesidad de pruebas de integridad, están intrínsecamente vinculados al tamaño de los poros de la membrana y su interacción con el fluido que se filtra.

Eniscación: cómo el tamaño de los poros afecta el ensuciamiento de la membrana

Abordaje es posiblemente el desafío más generalizado y significativo en la filtración de membrana. Se refiere a la acumulación de materiales no deseados en o dentro de los poros de membrana, lo que lleva a una disminución en el flujo de permeado (caudal) y/o un aumento en la presión transmembrana (TMP) requerida para mantener el flujo. Esta acumulación esencialmente reduce el tamaño efectivo de poros y aumenta la resistencia al flujo.

Cómo el tamaño de los poros influye en el ensuciamiento:

• Tamaños de poros más pequeños, mayor tendencia de ensuciamiento: Las membranas con poros más pequeños (UF, NF, RO) son generalmente más susceptibles de ensuciamiento porque rechazan una gama más amplia de sustancias, incluidos coloides más pequeños, macromoléculas y materia orgánica disuelta que puede depositarse en la superficie de la membrana o adsorbear en los poros. La estructura más ajustada ofrece más sitios para la interacción y menos espacio para que los fours pasen.
• Enchufe de poros: Las partículas o moléculas más grandes que los poros de la membrana se acumularán en la superficie, formando una "capa de pastel". Esta capa actúa como un filtro secundario, agregando resistencia y reduciendo el flujo.
• Bloqueo de poros/adsorción: Los falsantes más pequeños, particularmente moléculas orgánicas disueltas, pueden adsorbir a las superficies internas de los poros o bloquear la entrada de poro, reduciendo efectivamente el diámetro de los poros. Esto a menudo es más difícil de limpiar que el ensuciamiento superficial.
• Biofouling: Los microorganismos (bacterias, hongos, algas) pueden unirse a la superficie de la membrana y proliferar, formando una biopelícula pegajosa. Esta biopelícula puede cubrir rápidamente los poros, impedir significativamente el flujo e incluso provocar daños irreversibles si no se maneja de manera efectiva. El tamaño de los poros no evita la unión biológica, pero una membrana más densa puede limitar la penetración.

El ensuciamiento reduce la eficiencia de la filtración, aumenta el consumo de energía (debido a los mayores requisitos de presión), acorta la vida útil de la membrana y requiere una limpieza o reemplazo frecuente, todo lo cual se suma a los costos operativos.

CONSIGURA: Temas y estrategias de prevención

Atasco es una forma severa de ensuciamiento donde los poros de membrana se bloquean por completo, a menudo por partículas o agregados más grandes, lo que lleva a una pérdida drástica o completa de flujo. Si bien el ensayo puede ser una disminución gradual, la obstrucción puede ser más repentina.

Problemas relacionados con la obstrucción:

• Daño irreversible: La obstrucción severa puede hacer que las membranas imposibles de limpiar, lo que lleva a un reemplazo prematuro.
• Distribución de flujo desigual: Las membranas parcialmente obstruidas pueden conducir a un flujo desigual a través de la superficie de la membrana, creando potencialmente áreas localizadas de mayor presión y estrés.
• Apagado del sistema: La obstrucción frecuente requiere el tiempo de inactividad del sistema para la limpieza o el reemplazo de membrana, lo que afecta la productividad.

Estrategias de prevención para obstruir:

• Pretratamiento efectivo: Esta es la estrategia más importante. Uso de filtros más gruesos (por ejemplo, filtros de cartucho, filtros de medios granulares) o incluso membranas MF como prefiltro antes de los sistemas UF, NF o RO pueden eliminar sólidos suspendidos más grandes y reducir la carga en las membranas más finas.
• Selección de tamaño de poro apropiado: Elegir un tamaño de poro que sea adecuado para la calidad del agua de alimentación y el nivel de pretratamiento aplicado. El exceso de filtro (usando un tamaño de poro demasiado pequeño para una alimentación dada) exacerbará la obstrucción.
• Dinámica de flujo optimizado: Operar a velocidades apropiadas de flujo cruzado en la filtración de flujo tangencial (TFF) ayuda a eliminar los faltantes de la superficie de la membrana, minimizando la formación de la capa de pastel.
• Regímenes de limpieza regulares: Implementación de un cronograma para la limpieza de productos químicos (limpieza en el lugar o CIP) y/o limpieza física (por ejemplo, retroceso para MF/UF) para eliminar los falsantes acumulados antes de que se obstruyan irreversiblemente.

Prueba de integridad: garantizar el tamaño y el rendimiento de los poros consistentes

Dado el papel crítico del tamaño de los poros en el rendimiento de la membrana, particularmente en aplicaciones que requieren retención de partículas absolutas o microbianas (por ejemplo, filtración estéril), prueba de integridad es primordial. Las pruebas de integridad verifican que la estructura de poros de la membrana permanece intacta y libre de defectos, grietas o canales de derivación que crearían poros de mayor intención de más grandes.

• Por qué es crucial: Incluso un solo defecto de fabricación o daño operativo (por ejemplo, por presión excesiva, ataque químico o manejo) puede conducir a un "agujero de alfiler" o rotura. Tal defecto omite la exclusión del tamaño de poro diseñado, lo que permite que los contaminantes pasen, comprometiendo todo el proceso de filtración.
• Métodos comunes:
  • Prueba de punto de burbujas: Como se discutió, este es un método primario. Una caída en la presión del punto de burbuja indica un gran defecto.
  • Prueba de difusión: Mide el flujo de gas a través de los poros húmedos a una presión por debajo del punto de burbuja. Un flujo excesivo indica un defecto.
  • Prueba de retención de presión: Mide la descomposición de la presión con el tiempo en un filtro húmedo sellado a prensurado a gas. Una caída de presión rápida sugiere una fuga.
  • Prueba de flujo hacia adelante: Similar a la prueba de difusión, pero mide el flujo de gas total, que incluye tanto la difusión como el flujo a granel a través de cualquier defecto grande.

Las pruebas de integridad se realizan de manera rutinaria antes y después de los procesos críticos de filtración (especialmente en productos farmacéuticos y aplicaciones estériles) y después de los ciclos de limpieza. Se garantiza que el rendimiento efectivo del tamaño de poro de la membrana se mantiene a lo largo de su vida operativa.

En resumen, la gestión de problemas relacionados con el tamaño de los poros de la membrana, como el ensuciamiento y la obstrucción, requiere estrategias proactivas que implican un pretratamiento cuidadoso, operación optimizada y una limpieza robusta. Además, las pruebas de integridad regulares brindan la confianza de que las capacidades cruciales de exclusión de tamaño de la membrana permanecen sin compromisos.

Elegir el filtro de membrana correcto

El viaje de comprender lo que significa el tamaño de los poros para comprender sus diversas aplicaciones culmina en la tarea crítica de elegir el bien Filtro de membrana para una necesidad específica. Esta decisión rara vez es directa e implica una evaluación sistemática de varios factores clave para garantizar un rendimiento, eficiencia y viabilidad económica óptimas.

Evaluar sus necesidades de filtración específicas

El primer y más importante paso es definir claramente los objetivos de su proceso de filtración. Pregúntese:

• ¿Cuál es el resultado deseado? ¿Estás tratando de?
  • Aclarar un líquido (eliminar la turbidez)?
  • ¿Esteriliza una solución (eliminar bacterias/virus)?
  • ¿Concentrar un producto valioso (por ejemplo, proteínas)?
  • ¿Retirar sales disueltas o iones específicos?
  • ¿Purificar el agua a un nivel de ultrapura?
• ¿Cuál es el nivel de pureza requerido? ¿Cuál es la concentración o tamaño máximo permitido de contaminantes residuales? Esto guiará directamente el tamaño de poro requerido. Por ejemplo, un filtro de 0.45 µm podría ser suficiente para la aclaración general, pero se necesita un filtro de 0.22 µm o más apretado para la filtración estéril.
• ¿Cuál es la naturaleza de la corriente de alimentación? ¿Es un líquido o un gas? ¿Cuál es su carga de partículas típica o contenido de sólidos disueltos? ¿Es altamente viscoso o relativamente delgado?
• ¿Cuál es el rendimiento requerido (caudal)? ¿Cuánto líquido o gas deben procesarse por unidad de tiempo? Esto influye no solo en el tipo de membrana sino también el área de superficie de la membrana total necesaria.
• ¿Cuáles son los requisitos reglamentarios? Para aplicaciones en productos farmacéuticos, alimentos y bebidas, o agua potable, puede haber estándares regulatorios específicos (por ejemplo, FDA, USP, quién) que dictan el rendimiento del filtro.

Una comprensión clara de estas necesidades reducirá los tipos de membrana potenciales (MF, UF, NF, RO) y sus rangos de tamaño de poro correspondientes.

Considerando las propiedades del fluido que se filtra

Más allá de los contaminantes, las características del fluido en sí juegan un papel importante en la selección de la membrana, particularmente en relación con la compatibilidad del material de la membrana.

• Composición química:
  • ph: El pH del fluido debe ser compatible con el material de membrana. Algunos materiales se degradan rápidamente en condiciones altamente ácidas o alcalinas.
  • Presencia de solventes: Los solventes orgánicos pueden aumentar, disolver o dañar severamente ciertas membranas poliméricas. Podrían ser necesarios membranas cerámicas o polímeros específicos resistentes al solvente (por ejemplo, PVDF).
  • Oxidantes: Los oxidantes fuertes (como el cloro) pueden dañar muchos materiales de membrana, especialmente las membranas de poliamida RO/NF. Se puede requerir membranas resistentes a cloro o pretratamiento para la eliminación de cloro.
• Temperatura: El rango de temperatura de funcionamiento debe estar dentro de los límites de tolerancia del material de la membrana. Las altas temperaturas pueden causar la degradación de la membrana o los cambios en la estructura de los poros. Por el contrario, las temperaturas muy bajas pueden aumentar la viscosidad del líquido, reduciendo el flujo.
• Viscosidad: Los fluidos altamente viscosos requieren presiones operativas más altas o áreas de superficie de membrana más grandes para lograr los caudales deseados, independientemente del tamaño de los poros.
• Potencial de ensuciamiento: Evalúe el potencial para que el fluido comete la membrana. Los fluidos altos en sólidos suspendidos, coloides, materia orgánica disuelta o microorganismos requerirán un tratamiento previo más robusto, materiales de membrana específicos o estrategias de limpieza efectivas. Las membranas con propiedades de la superficie que resisten la adhesión (por ejemplo, superficies hidrofílicas para soluciones acuosas) pueden ser beneficiosas.

Evaluar la rentabilidad de los diferentes tipos de membrana

El capital y los costos operativos asociados con los sistemas de filtración de membrana varían significativamente según la tecnología elegida y su escala.

• Gasto de capital (CAPEX):
  • Costo de membrana: Las membranas de poros más finas (RO> NF> UF> MF) son generalmente más caras por unidad de área debido a su compleja fabricación.
  • Componentes del sistema: Las operaciones de mayor presión (RO, NF) requieren bombas más robustas, recipientes a presión y tuberías, lo que aumenta los costos de configuración iniciales.
• Gasto operativo (OPEX):
  • Consumo de energía: Los costos de bombeo son directamente proporcionales a la presión de funcionamiento y la velocidad de flujo. Los sistemas RO, que requieren las presiones más altas, tienen el mayor consumo de energía.
  • Reemplazo de membrana: La vida útil varía según la aplicación, la calidad del alimento y el régimen de limpieza. Reemplazar las membranas de poro fino puede ser un costo recurrente significativo.
  • Limpieza de productos químicos y procedimientos: La frecuencia y la agresividad de la limpieza requerida para combatir el ensuciamiento contribuyen a los costos operativos.
  • Costos previos al tratamiento: El nivel de pretratamiento necesario para proteger la membrana también se suma al presupuesto operativo general.

Es crucial realizar un Costo total de propiedad (TCO) Análisis que considera tanto la inversión inicial como los gastos operativos a largo plazo. A veces, invertir en una membrana ligeramente más costosa con una mejor resistencia al ensuciamiento o una vida útil más larga puede provocar ahorros significativos en la energía, la limpieza y los costos de reemplazo durante la vida útil del sistema. Por el contrario, elegir un sistema RO cuando NF sería suficiente podría ser un gasto innecesario de capital y energía.

Al considerar cuidadosamente estos factores entrelazados, sus objetivos de filtración, las características del fluido y las implicaciones económicas, puede tomar una decisión informada de seleccionar el filtro de membrana con el tamaño y propiedades óptimos de los poros para su aplicación específica. Este enfoque holístico garantiza no solo una filtración efectiva, sino también una operación sostenible y rentable.

¿Todavía tienes preguntas? Simplemente comuníquese con Hangzhou Nihaowater, nos gustaría ayudar.
